Номер патента: 460549

Авторы: Соколова, Харченко

ZIP архив

Текст

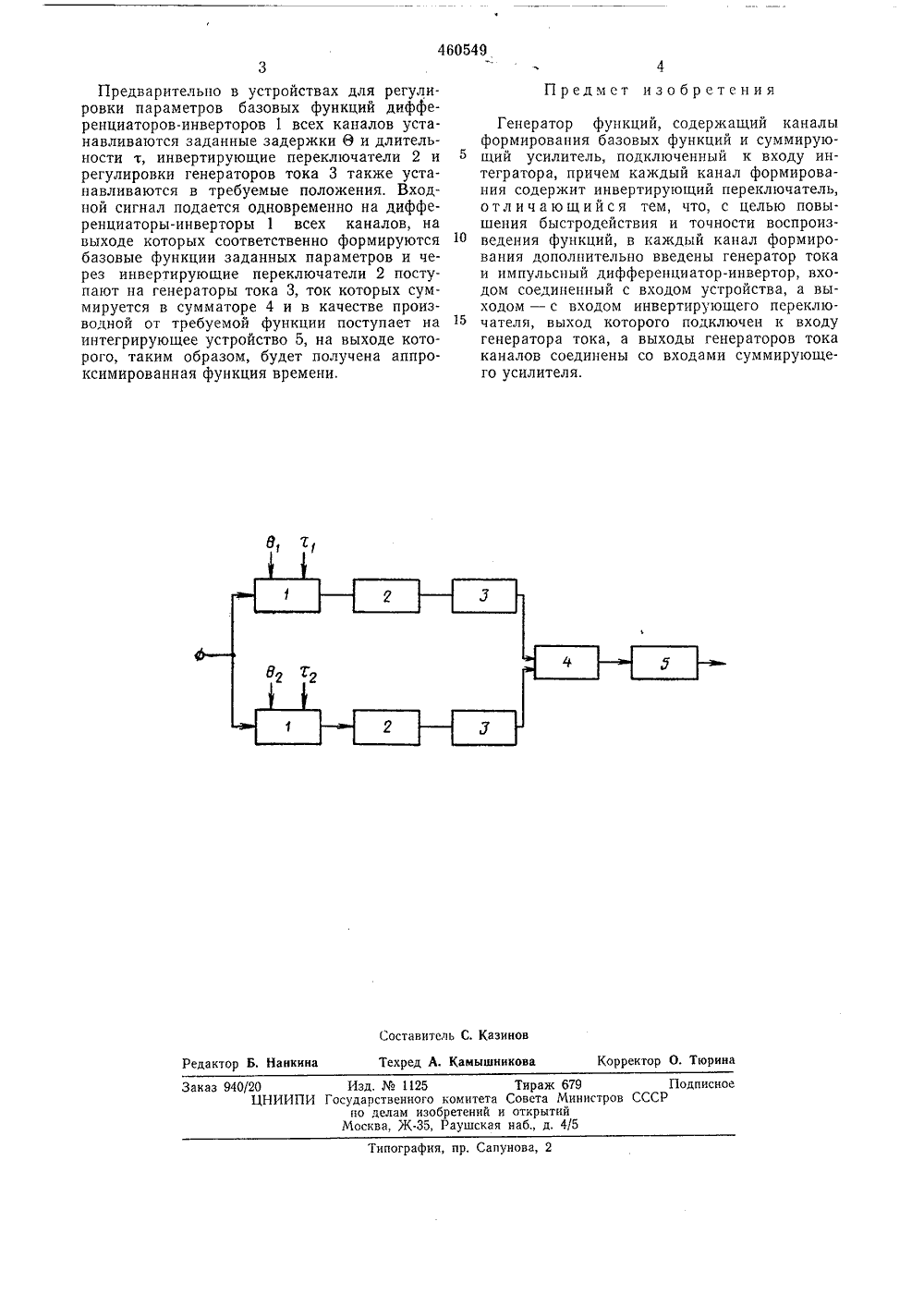

(и) 46 О 549 Сосе Советских Социалистических Республик(21) 1947890/1 22) Заявле заявкиприсоединением Государственный комитет Совета Министров СССР по делам изобретенийи открытий(53) У 1,335,888.8) нубл икова но 15,02.75 ата опубликования о юллетеньсания 22.04.7 Авторыизобретения, Харченко и Ж, М. Соколованститут кибернетики АН Украинской СС 71) Заявите Ордена Лен(54) ГЕНЕРАТОР фУ инены со входами Изобретение относится к области вычислительной техники и может быть использовано, в частности, при построении аналоговых устройств для генерирования функций времени. 5Известны устройства для воспроизведения функциональных зависимостей, содержащие группу каналов формирования базовых функций, выходы которых соединены с входом блока суммирования-преобразования, Каждый из 10 каналов формирования содержит последовательно соединенные усилитель с регулируемой точкой отсечки и инвертирующий переключатель.Недостатками известных устройств являет ся низкое быстродействие и пониженная точность при неоднозначности настройки параметров каналов при одних и тех же параметрах выходного сигнала.Повышение быстродействия и точности вос произведения функций достигается тем, что в устройство, содержащее группу одинаковых каналов формирования базовых функций и суммирующий усилитель, подключенный к входу интегратора, в каждый канал форми рования, содержащий инвсртирующий переключатель, дополнительно введены генератор тока и импульсный дифференциатор-инвертор, соединенный с входом инвертирующего переключателя, выход которого подключен к вхо ду генератора тока, а выходы всех генераторов тока каналов соедсуммирующего усилителя.Блок-схема предлагаемого генератора функций времени для случая двух каналов изображена па чертеже.Каждый канал содержит последовательно соединенные импульсный дифференциатор-инвертор 1, инвертирующий переключатель 2 и генератор тока 3. Кроме того, генератор функций времени содержит общий суммирующий усилитель 4 и интегратор 5. Выходы генераторов тока всех каналов подключены ко входам суммирующего усилителя 4, выход которого подключен к интегратору 5. Количество каналов определяется требованиями точности воспроизведения заданной функциональной зависимости.Дифферепциатор-инвертор 1 содержит устройства для регулировки параметров базовых функций: задержки О и длительности т. Для формирования задержки О и длительности т базовых функций используется заряд или разряд конденсатора нелинейной дифференцирующей цепочки до определенного порога, Инвертирующий переключатель 2 предусмотрен для возможности построения не только парасгающих участков, но и спадов функции времени. В генераторе тока 3 предусмотрена регулировка диапазона сигнала.Предлагаемый генератор функций работает следующим образом.460549 Предмет изобретения Составитель С. КазиновТехред А. Камышникова Корректор О. Тюрина Редактор Б. Нанкина Заказ 940/20 Изд.1125 Тираж 679 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 Предварительно в устройствах для регулировки параметров базовых функций дифференциаторов-инверторов 1 всех каналов устанавливаются заданные задержки 9 и длительности т, инвертирующие переключатели 2 и регулировки генераторов тока 3 также устанавливаются в требуемые положения. Входной сигнал подается одновременно на дифференциаторы-инверторы 1 всех каналов, на выходе которых соответственно формируются базовые функции заданных параметров и через инвертирующие переключатели 2 поступают на генераторы тока 3, ток которых суммируется в сумматоре 4 и в качестве производной от требуемой функции поступает на интегрирующее устройство 5, на выходе которого, таким образом, будет получена аппроксимированная функция времени. Генератор функций, содержащий каналы формирования базовых функций и суммирующий усилитель, подключенный к входу интегратора, причем каждый канал формирования содержит инвертирующий переключатель, отличающийся тем, что, с целью повыщения быстродействия и точности воспроизведения функций, в каждый канал формирования дополнительно введены генератор тока и импульсный дифференциатор-инвертор, входом соединенный с входом устройства, а выходом - с входом инвертирующего переключателя, выход которого подключен к входу генератора тока, а выходы генераторов тока каналов соединены со входами суммирующего усилителя.

Смотреть

Заявка

1947890, 23.07.1973

ОРДЕНА ЛЕНИНА ИНСТИТУТ КИБЕРНЕТИКИ АН УКР. ССР

ХАРЧЕНКО ФЕДОР МЕФОДИЕВИЧ, СОКОЛОВА ЖАННА МИХАЙЛОВНА

МПК / Метки

МПК: G06G 7/26

Метки: генератор, функций

Опубликовано: 15.02.1975
