Способ изготовления микропровода в стеклянной изоляции

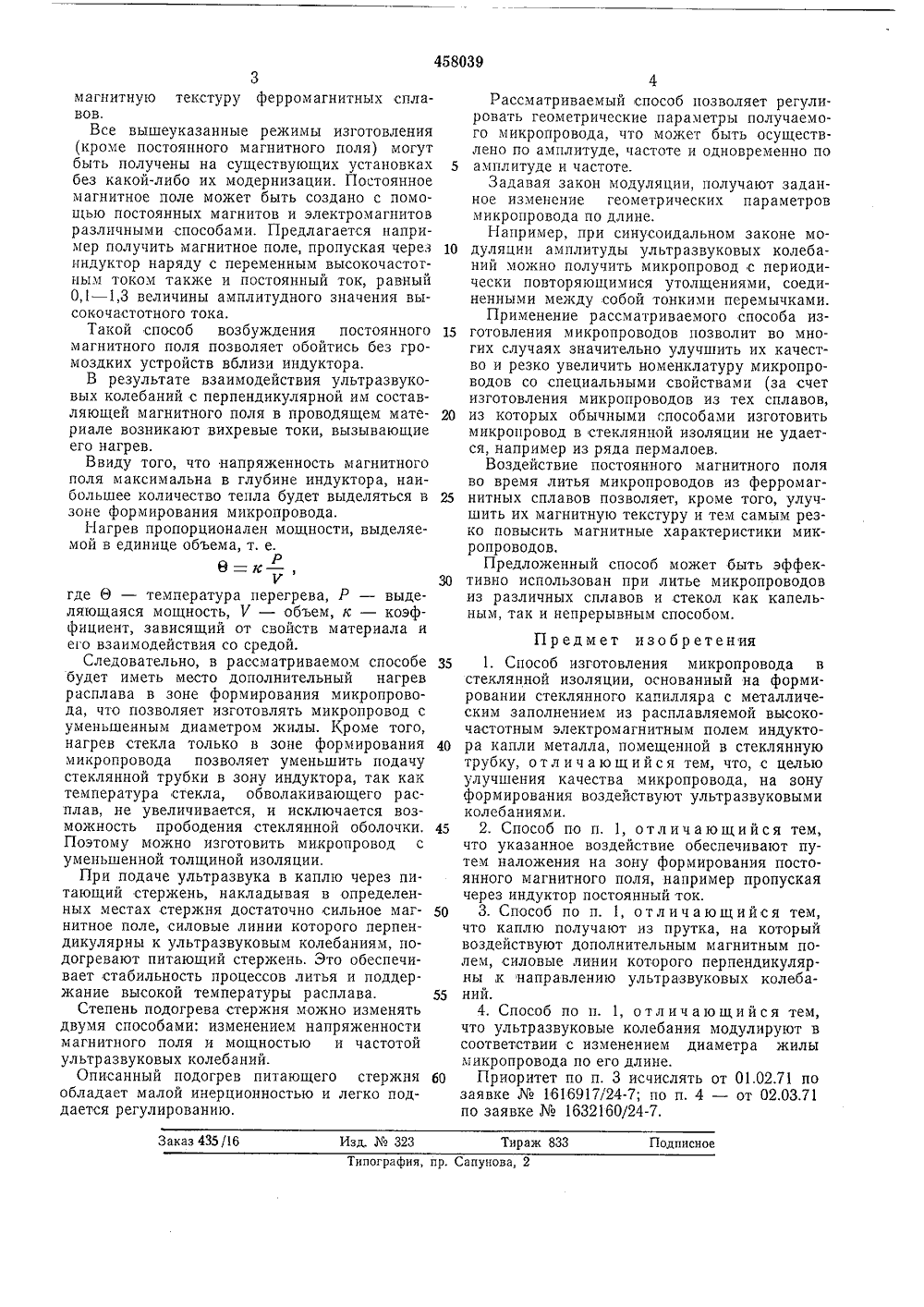

О П И Е ИЗОБРЕТЕЙИЯ р 1 458039 Союз Советских Социалистических Республик, Кл. Н 01 Ь 13/06 2) Заявлено 27.08,66 (21) 1099577/24-7 с присоединением заявки1616917/24-7; 1632160/24-7; 1678754/24-7; 1751975/24-7 Государственный комитет Совета Министров СССР по делам изобретенийн открытнй(72) Авто А. Альфтан, Л, Г, Афонина, Н. Р, Берман, С. В. Деян А, М. Иойшер, И, А. Нестеровский и А. М. Фирсов Ленинградский электротехнический институт связи им. проф. М. А, Бонч-Бруевича и Кишиневский учно-исследовательский институт электроприборостроенизабретени ова,(71) Заявители ГОТОВЛЕНИЯ МИКРОПРОВОДЛЯННОЙ ИЗОЛЯЦИИ 54) СПОСО Вкачеств В случае изг ферромагнитных ных, имеет мест достаток - неу текстура готовог Изобретение касается изготовления литых микропроводов в стеклянной изоляции.Известен способ изготовления микропровода в стеклянной изоляции путем расплавления вихревыми токами в высокочастотном электромагнитном поле капли металла, заключенной в стеклянную трубку, и вытяжки из нее стеклянного капилляра, заполняемого расплавленным металлом из капли. Вблизи от индуктора стеклянный капилляр с металлом охлаждают.Однако такой способ не пригоден для тех металлов и сплавов, которые в расплавленном состоянии плохо смачивают размягченное стекло. В этом случае расплавленный металл (сплав) не затягивается в стеклянный капилляр,В тех же случаях, когда металл затягивается в капилляр, плохое смачивание приводит к расслоениям (зазорам) между жилой и изоляцией, что ухудшает механические свойства и резко снижает технологичность наматываемости микропровода при изготовлении из него изделий. товления микропровода из сплавов, кроме вышеуказанеще один существенный неовлетворительная магнитная изделия. Цель изобретения - улучшикропровода. По предложенному способу микропровод5 вытягивают, воздействуя на зону формирования ультразвуковыми колебаниями. Это может быть достигнуто передачей ультразвукав зону взаимодействия размягченного стекла ирасплавленного металла от пьезопреобразова 10 телей или магнитострикционных преобразователей контактным способом, т. е. по стеклянной трубке или по погруженному в расплавволноводу ультразвука. Но можно возбуждать ультразвук в зоне взаимодействия раз 15 мягченного стекла и расплавленного металла,кроме того бесконтактным способом. Для этого на расплавленный металл (так называемуюкаплю или микрованну) и размягченноестекло во время вытяжки микропровода, до 20 полнительно воздействуют постоянным магнитным полем при одновременном действии ивысокочастотного электромагнитного поля.Взаимодействие постоянного магнитного поляс вихревыми токами в расплавленном метал 25 ле возбуждает высокочастотные упругие(ультразвуковые) колебания в металле и стекле и резко улучшает их взаимное смачивание,Кроме того, охлаждение микропровода в30 магнитном поле позволяет получить заданнук458039 5 10 15 20 25 30 35 40 45 50 55 60 Заказ 435/16 Изд, Мо 323 Типография, и р. Сапунова, 2 3магнитную текстуру ферромагнитных сплавов.Все вышеуказанные режимы изготовления(кроме постоянного магнитного поля) могутбыть получены на существующих установкахбез какой-либо их модернизации. Постоянноемагнитное поле может быть создано с помощью постоянных магнитов и электромагнитовразличными способами. Предлагается например получить магнитное поле, пропуская черезиндуктор наряду с переменным высокочастотным током также и постоянный ток, равныйО, - 1,3 величины амплитудного значения высокочастотного тока.Такой способ возбуждения постоянногомагнитного поля позволяет обойтись без громоздких устройств вблизи индуктора.В результате взаимодействия ультразвуковых колебаний с перпендикулярной им составляющей магнитного поля в проводящем материале возникают вихревые токи, вызывающиеего нагрев.Ввиду того, что напряженность магнитногополя максимальна в глубине индуктора, наибольшее количество тепла будет выделяться взоне формирования микропровода.Нагрев пропорционален мощности, выделяемой в единице объема, т, е.6=к - ,огде О - температура перегрева, Р - выделяющаяся мощность, У - объем, к - коэффициент, зависящий от свойств материала иего взаимодействия со средой.Следовательно, в рассматриваемом способебудет иметь место дополнительный нагреврасплава в зоне формирования микропровода, что позволяет изготовлять микропровод суменьшенным диаметром жилы. Кроме того,нагрев стекла только в зоне формированиямикропровода позволяет уменьшить подачустеклянной трубки в зону индуктора, так кактемпература стекла, обволакивающего расплав, не увеличивается, и исключается возможность прободения стеклянной оболочки.Поэтому можно изготовить микропровод суменьшенной толщиной изоляции.При подаче ультразвука в каплю через питающий стержень, накладывая в определенных местах стержня достаточно сильное магнитное поле, силовые линии которого перпендикулярны к ультразвуковым колебаниям, подогревают питающий стержень. Это обеспечивает стабильность процессов литья и поддержание высокой температуры расплава.Степень подогрева стержня можно изменятьдвумя способами; изменением напряженностимагнитного поля и мощностью и частотойультразвуковых колебаний.Описанный подогрев питающего стержняобладает малой инерционностью и легко поддается регулированию. 4Рассматриваемый способ позволяет регули. ровать геометрические параметры получаемого микропровода, что может быть осуществлено по амплитуде, частоте и одновременно по амплитуде и частоте.Задавая закон модуляции, получают заданное изменение геометрических параметров микропровода по длине.Например, при синусоидальном законе модуляции амплитуды ультразвуковых колебаний можно получить микропровод с периодически повторяющимися утолщениями, соединенными между собой тонкими перемычками.Применение рассматриваемого способа изготовления микропроводов позволит во многих случаях значительно улучшить их качество и резко увеличить номенклатуру микропроводов со специальными свойствами (за счет изготовления микропроводов из тех сплавов, из которых обычными способами изготовить микропровод в стеклянной изоляции не удается, например из ряда пермалоев,Воздействие постоянного магнитного поля во время литья микропроводов из ферромагнитных сплавов позволяет, кроме того, улучшить их магнитную текстуру и тем самым резко повысить магнитные характеристики микропроводов,Предложенный способ может быть эффективно использован при литье микропроводов из различных сплавов и стекол как капельным, так и непрерывным способом. Предмет изобретения1. Способ изготовления микропровода в стеклянной изоляции, основанный на формировании стеклянного капилляра с металлическим заполнением из расплавляемой высокочастотным электромагнитным полем индуктора капли металла, помещенной в стеклянную трубку, о т л и ч а ю щ и й с я тем, что, с целью улучшения качества микропровода, на зону формирования воздействуют ультразвуковыми колебаниями.2. Способ по п, 1, отличающийся тем, что указанное воздействие обеспечивают путем наложения на зону формирования постоянного магнитного поля, например пропуская через индуктор постоянный ток.3. Способ по п, 1, отличающийся тем, что каплю получают из прутка, на который воздействуют дополнительным магнитным полем, силовые линии которого перпендикулярны к направлению ультразвуковых колебаний.4. Способ по п. 1, отличающийся тем, что ультразвуковые колебания модулируют в соответствии с изменением диаметра жилы микропровода по его длине,Приоритет по п, 3 исчислять от 01,02.71 по заявке1616917/24-7; по и. 4 - от 02.03,71 по заявке1632160/24-7. Тираж 833 Подписное
