Генератор функций уолша

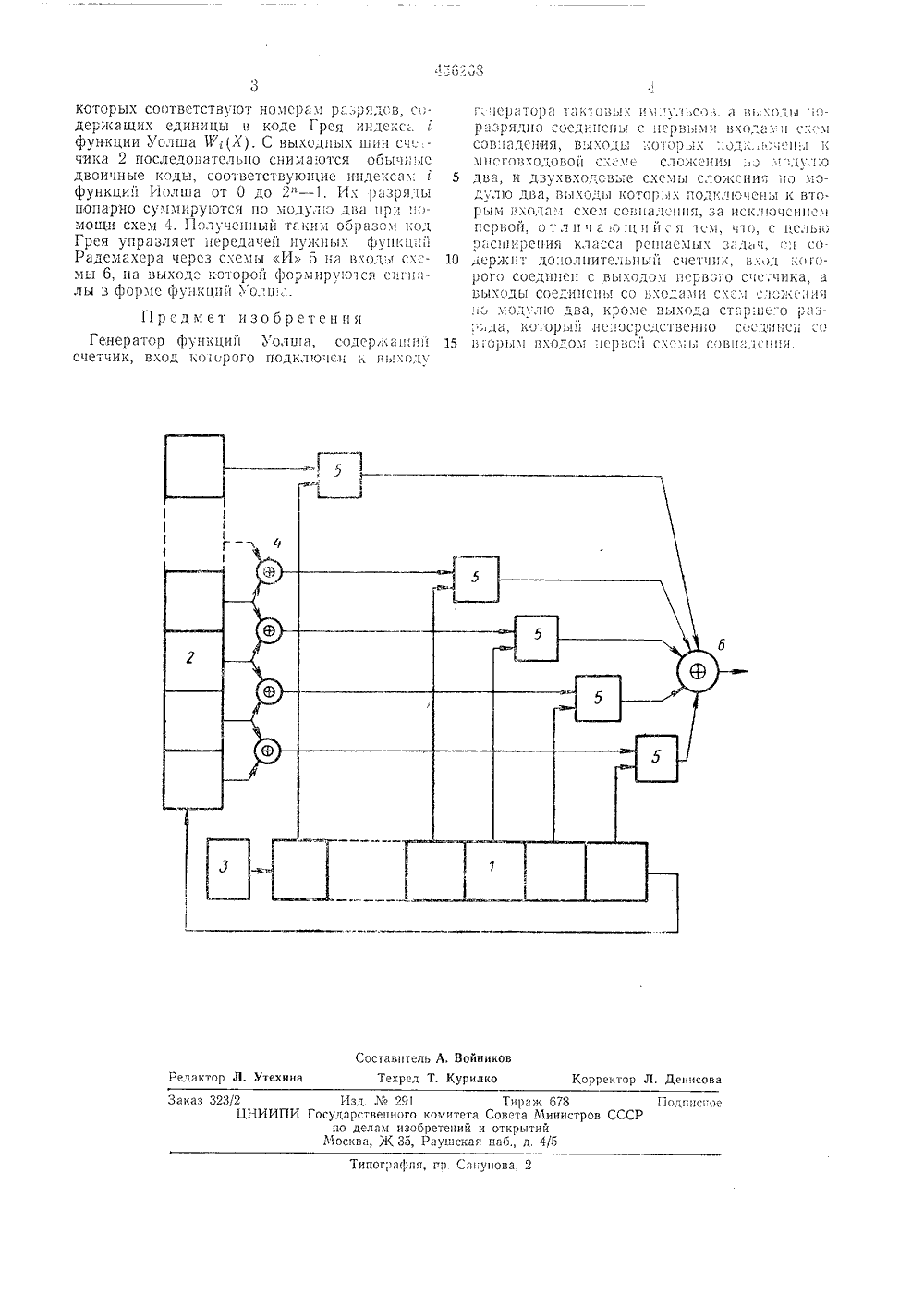

(51) М. Кл. 6 0611/02 с присоединением заявки М Государственый когиитет Совета евшистрое СССР по делаги изооретеиийи открытй(72) Авторы изобрстепг ч Б. Я, Лихтциндер, С. М. Широков и А, В. Крыжановский Куйбышевский политехнический институт им. В. В. Куйбышева(54) ГЕНЕРАТОР ФУНКЦИЙ УОЛША Изобретение относ;г, я к области вычислительной техники и может найти примененис при построении функциональных цифровых преобразователей, анализаторов спектра периодических сигналов и т. п.Известен генератор функций, содержащий счетчик, вход которого подключен к выходу генератора тактовых импульсов, а выходы поразрядно соединены с первыми входами схем совпадения, выходы которых подключены к многовходовой схемы сложетгия тю модулю два, и двухвходовые схемы сложения по модулю два, выходы которых подключены к вторым входам схем совпадения, за исключснием первой.Недостатком известного генератора является то, что он формирует только одну функггги 1 о Уолша при одном вводе кода.Целью изобретения является получение многих функций Уолша, т. е. расширение класса решаемых задач.Сущность изобретения заключается в том, что предложенный генератор содержит дополнительный счетчик, вход которого соединен с выходом первого счетчика, а выходы соединены со входами схем сложенгяя по модулю два, кроме выхода старшего разряда, который непосредственно соединен со вторым входом первой схемы совпадения.Функции Уолша представляют собой ортогональную систему кусочно-постоянных функций со значениями +-1, При генерации прямоугольно-импульсных колебаний в форме функции Уолша они, как правило, формируются из более простых прямоугольных коле баний, так называемых функций Радемахера,снимаемых с обычного двоичного счет.ика.Функциональная схема устройства для получения 2" функций Уолша приведена на чертеже.10 Устройство содержит два и-разрядных счетчика 1 и 2, которые соединены последовательно. Ко входу счетчиа 1 подключен генератор тактовых гтмпульсов 3. Пары соседних выходов счетчика 2 присоединены ко входам дв гх входовых схем 4 сложения по модулю дга,кроме выхода старшего разряда, присоединенного ко входу логической схемы И (схемгг совладения) 5. Один из входов каждой из остальных схем И 5 подключен к выходу соот ветствующей схемы 4, а другой - к соотве;- ствующему разряду счетчика 1, Выходы всех схем И 5 соединены с многовходоьой схемой сложения по модулю два 6, а ее выход является выходом устройства.25 Устройство работает следующим образом.На вход счетчика 1 поступают тактовые импульсы с частотой, задающей максимальнуг частоту генеротруемых им функций Радема хера.30 Функции Уолша образуются в виде произведения тех функций Радемахера, порядкСоставитель А. Войников Техред Т. Курилко Редактор Л. Утехина Корректор Л. Денисова Заказ 323/2 Изд, Ъв 291 Тирани 678 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушскан паб., д. 4/5типогра 11 и 55, гр сапунова, 2 КОТОРЫХ СООТВЕТСТВ счот РОМСРВМ Раа 151 ЛОВ, держащих единицы в коде Грея индекс"ь функции Уолша РР,(Х). С выходных шпн сс 1 С. - чика 2 последовательно снима:отея обычпыс двоичные коды, соответствуьощис индексам 1 функций Иолша от 0 до 2" - 1, Их разрялы ПОПарНО СухХИру 10 ТС 51 ПО мод 1 лО Лвс 1 прИ 110 мощи схем 4. Полученный такР 1 м образом кол Грея управляет передачей нужных фупкцпй Радемахсра через схемы И 5 5 на входы схемы б, па выходе которой фо;.1 х ируо 1 ся спгпалы в форме срункций олп 1 а. Предмет изобретения Генератор фуРкций Уолц 1 а, солсржап 1 Н 11СсЕТЧИК, ВХОД КОСРОГО ГОДКГ 10 ЧЕН К ВЫОЛУ 1 1 СРс ОР с с 1 К" ОВЬ 1 Х И.1.1. ЬСОВ. с 1 ВЬ:ХОЛ 1 1 О разряЧНО соедипспь с псэвымР 1 входа у и схем сов:1 ЛсниЯ Выходы ко 01 ь 1 х .1 ддк.с 10 1 спь и МПСГОЬХОЛОВ 05 СХСМС СЛОЖЕНП 51 .,1 11 ОЛ,10 5 Лва, и ЛвухВходсвь 1 е схс,1 ы сл 051 сния ПО 110 Л с л 10 Два, ВЬ 1 ходы котОР.их подклс ссны к Вто рым ходам схем совпа;1 сппя, за исклочспп .1 гсрвой, 0 т л и ч а 10 П 1. и с я тем, ч 10, с целью расширения класса решаемых задач, 5 С 1 со,срукпт дополнительный счетчик, вход ко горого соединен с выходом первого счетчика, а Выходы соеДипспы со вхОЛази схс.с 1 с:1 "жси 51 1,0 модуло два, кроме Выхода стар;пего разЛа, которь 1 й непосредственно сосЛРПсп с 15 и ГОрЫМ ВХОЛОМ:1 срнсй СХСМЫ С 11 ВПИЛс 1 ння.
