Разряд счетчика по модулю три

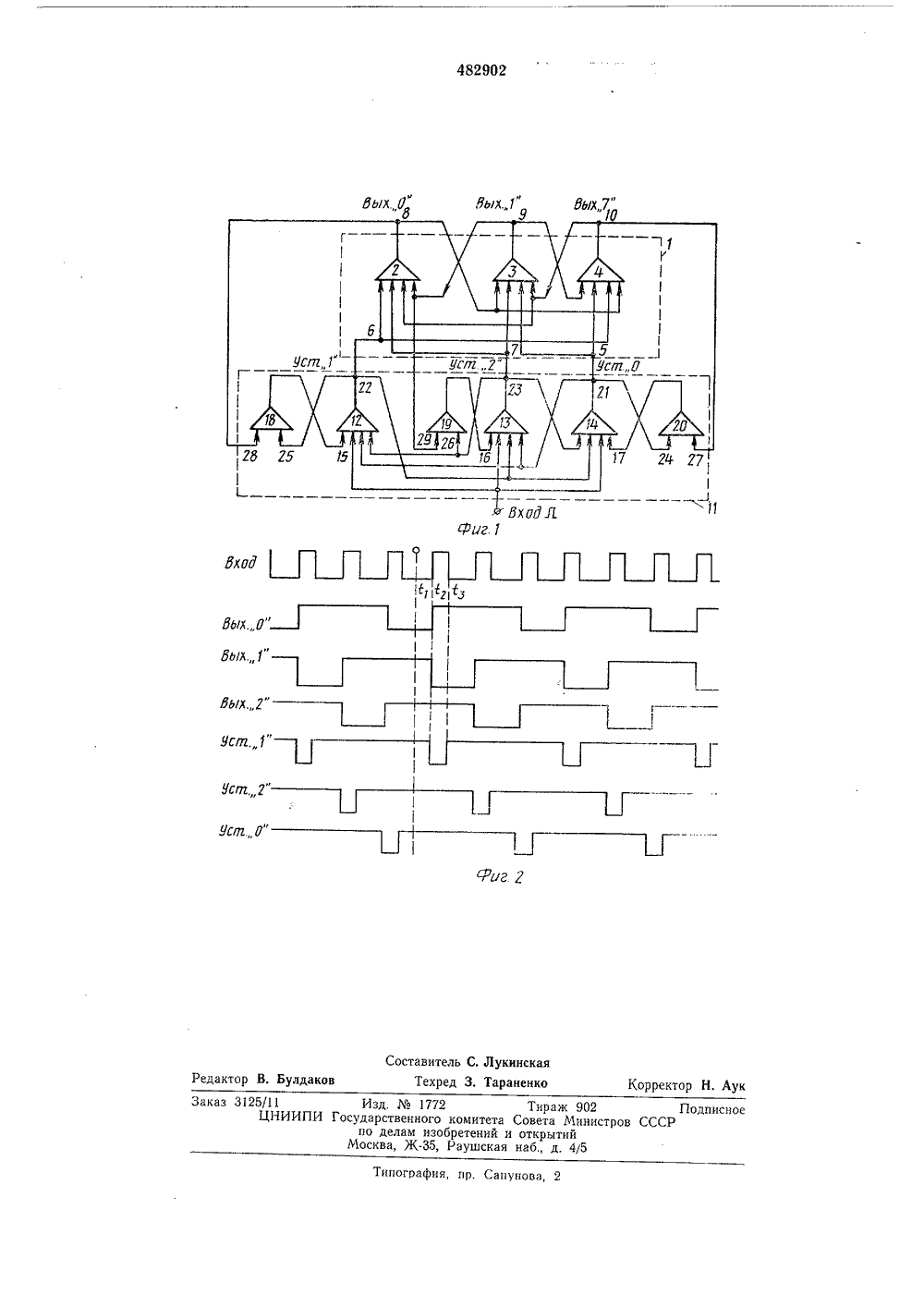

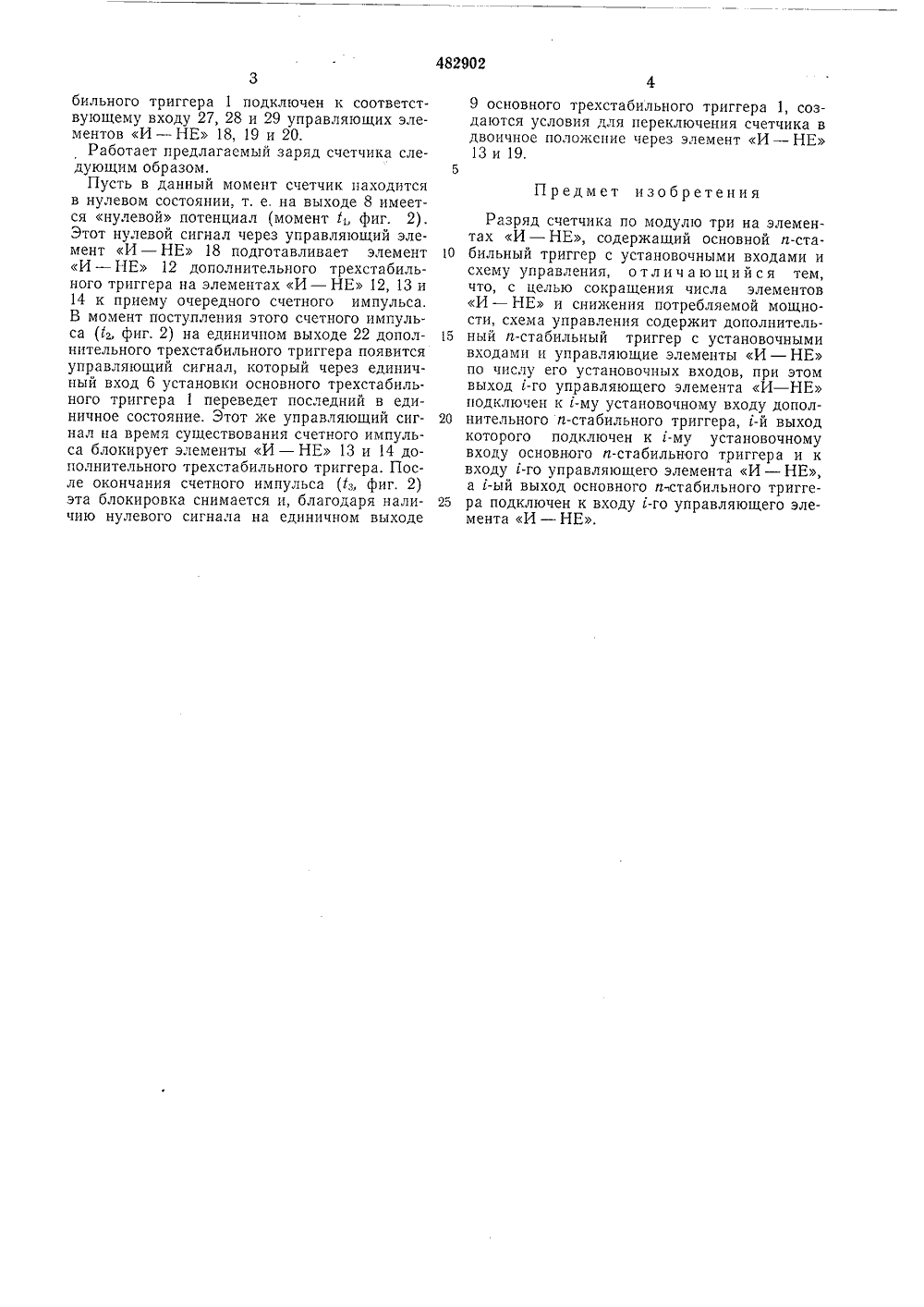

О П И САНЮЙ" ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(22) Заявлено 27,10.69 (21) 1370241/26 исоединением заявкиГосударственный комит Совета Министров ССС 3) Приорите 53) УДК 621.374.32(088,8) Опубликовано 30.08,75, Бюллетень3 Дата опубликования описания 08.12,75 до делам изобретении н открытий.М.Ла 1) Заявител 54) РАЗРЯД СЧЕТЧИКА П Ю ТРИ Предлагаемый разряд счетчика по модулю три на элементах И - НЕ содержит основной п-стабильный, например трехстабильный, триггер 1, выполненный на элементах И - НЕ 2, 3 и 4 и имеющий три входа 5, б и 7 установки соответственно нулевой, единичный и двоичный и три выхода 8, 9 и 10 соответственно нулевой, единичный и двоичный и схему управления 11, содержащую дополнительный п-стабильный, например трехстабильный, триггер, выполненный на элементах И - НЕ 12, 13 и 14 с установочными входами 15, 16 и 17, и управляющие элементы И - НЕ 18, 19 и 20 по числу установочных входов этого дополнительного трехстабильного триггера. Выход каждого управляющего элемента И - НЕ 18, 19 и 20 соединен с соответствующим установочным входом 15, 16 и 17 дополнительного трехстабильного триггера на элементах И - НЕ 12, 13 и 14. Каждый выход 21, 22 и 23 соответственно нулевой, единичный и двоичный дополнительного трехстабильного триггера на элементах И - НЕ 12, 13 и 14 соединен с соответствующим установочным входом 5, 6 и 7 основного трехстабильного триггера 1. Каждый выход 21, 22 и 23 дополнительного трехстабильного триггера на элементах И - НЕ 12, 13 и 14 кроме того соединен с соответствующим входом 24, 25 и 26 управляющих элементов И - НЕ 18, 19, 20, а каждый выход 8, 9 и 10 основного трехста относится кретной авт зряд счетчи И - НЕ, ер с устано Изобретениетехнике и дис оИзвестен ракна элементахбильный триггвсхему управления.Известный разряд счетчика по модулю три состоит из большого числа элементов И - НЕ и потребляет значительную мощность,Целью данного изобретения является сокращение числа элементов И - НЕ и снижение потребляемой мощности.Поставленная цель достигается тем, что в разряде счетчика схема управления содержит дополнительный и-стабильный триггер с установочными входами и управляющие элементы И - НЕ по числу его установочных входов, при этом выход г-го управляющего элемента И - НЕ подключен к г-му установочному входу дополнительного п-стабильного триггера, г-ый выход которого подключен к г-му установочному входу основного п-стабильного триггера и к входу г-го управляющего элемента И - НЕ, а г-ый выход основного и-стабильного триггера подключен к входу г-го управляющего элемента И - НЕ,На фиг. 1 представлена функциональная схема предлагаемого разряда счетчика по модулю три; на фиг. 2 - временные диаграммы напряжений в характерных точках предлагаемого разряда счетчика. 6 "482902бильного триггера 1 подключен к соответствующему входу 27, 28 и 29 управляющих элементов И - НЕ 18, 19 и 20.Работает предлагаемый заряд счетчика следующим образом.Пусть в данный момент счетчик находится в нулевом состоянии, т. е, на выходе 8 имеется нулевой потенциал (момент 1 ь фиг. 2). Этот нулевой сигнал через управляющий элемент И - НЕ 18 подготавливает элемент И - НЕ 12 дополнительного трехстабильного триггера на элементах И - НЕ 12, 13 и 14 к приему очередного счетного импульса, В момент поступления этого счетного импульса (1. фиг. 2) на единичном выходе 22 дополнительного трехстабильного триггера появится управляющий сигнал, который через единичный вход 6 установки основного трехстабильного триггера 1 переведет последний в единичное состояние. Этот же управляющий сигнал на время существования счетного импульса блокирует элементы И - НЕ 13 и 14 дополнительного трехстабильного триггера. После окончания счетного импульса (1, фиг. 2) эта блокировка снимается и, благодаря наличию нулевого сигнала на единичном выходе 9 основного трехстабильного триггера 1, создаются условия для переключения счетчика в двоичное положение через элемент И - НЕ 13 и 19.5Предмет изобретенияРазряд счетчика по модулю три на элементах И - НЕ, содержащий основной а-ста бильный триггер с установочными входами исхему управления, о т л и ч а ю щ и й с я тем, что, с целью сокращения числа элементов И - НЕ и снижения потребляемой мощности, схема управления содержит дополнитель ный п-стабильный триггер с установочнымивходами и управляющие элементы И - НЕ по числу его установочных входов, при этом выход -го управляющего элемента И - НЕ подключен к -му установочному входу допол нительного п-стабильного триггера, -й выходкоторого подключен к -му установочному входу основного и-стабильного триггера и к входу -го управляющего элемента И - НЕ, а -ый выход основного а стабильного тригге ра подключен к входу -го управляющего элемента И - НЕ.482902 Яых."9 алых.Р" Составитель С, Лукинскаяедактор В. Булдаков Техред 3, Тараненко Корректор Н. Подписи оов СССР пография, пр, Сапуно Заказ 3125/11 Изд.1772 ЦНИИПИ Государственного ко по делам изобр Москва, Ж.35, Р
