Сепаратор сыпучих смесей

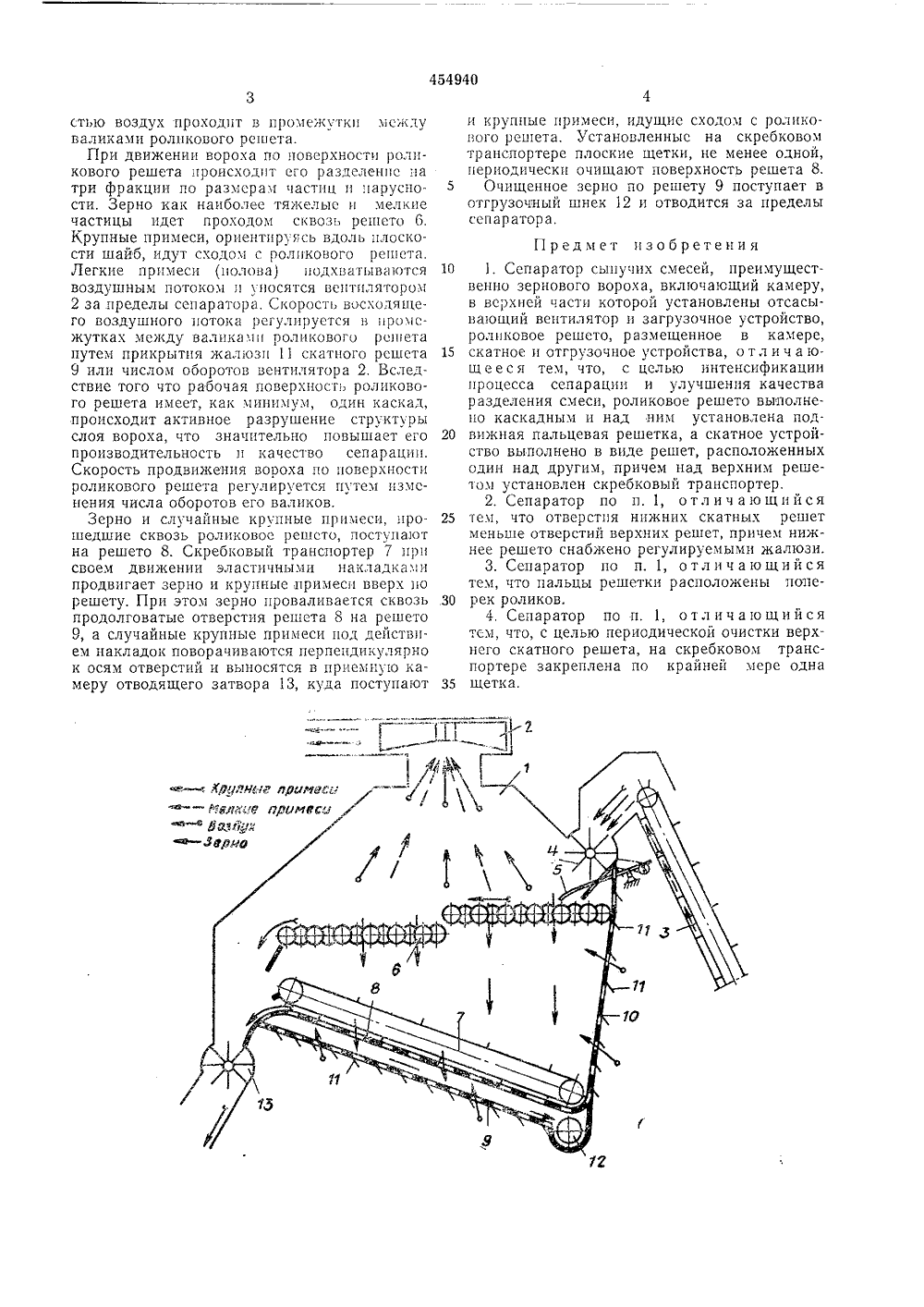

(61) Зависимое от авт (22) Заявлено 19.03.73 идетельства(32) ПриоритетОпубликовано 30.12,74. Бюллетеньосуларотеениыи комитеовета министров СССР 3) УДК 631,362.2271) Заявител овательскии инститсельского хозяйства механизации научно-иссл трификаци АРАТОР СЫПУЧИХ СМЕСЕ(54 Изобретение относится к сельскохозяйственному машиностроению, преимущественно к машинам для сепарации зернового вороха.Известны сепараторы, включающие сепарирующую камеру, в верхней части которой установлены отсасывающий вентилятор и загрузочное устройство, роликовое горизонтальноерешето, размещенное внутри камеры, скатнуюперфорированную доску и отгрузочное устройство. 10Цель изобретения - интенсификация процесса сепарации и улучшение качества разделения смеси,Для этого в предлагаемом сепараторе роликовое решето выполнено каскадным и над ним 15установлена пальцевая решетка, а скатноеустройство выполнено в виде решет, расположенных один над другим, причем над верхним решетом установлен транспортер,Отверстия нижних скатных решет выполнепы меньшими, чем отверстия верхних решет,причем нижнее решето снабжено регулируемыми жалюзи. Пальцы решетки расположеныпоперек роликов.Кроме того, для периодической очистки верхнего скатного решета на скребковом транспортере закреплена, по крайней мере одна щетка.На чертеже изображена схема предлагаемого сепаратора.Сепаратор состоит из камеры 1, отсасываю- ч щего вентилятора 2, загрузочного транспортера 3, шлюзового питателя 4, пальцевой решетки 5 каскадного роликового решета 6, скатного устройства, состоящего из транспортера 7, у которого установлена вместо скребка по крайней мере одна щетка, и скатных решет 8 и Э. Решето 9 и перфорированная часть стенок 10 камеры имеют жалюзи 11. Фракции отводятся шнеком 12 и шлюзовым затвором 13.Сепаратор работает следующим образом.Зерновой ворох, содержащий зерно, полову и крупные частицы соломы с помощью загрузочного транспортера 3 подается в приемную камеру шлюзового питателя 4, Ворох, поступивший в промежутки между лопастями питателя, подается на пальцевую решетку 5. Вследствие вертикальных колебаний пальцевой решетки, приводимой в движение эксцентриковым механизмом от вала шлюзового питателя 4, происходит предварительная ориентация длинных частиц относительно шайб роликового решета и перераспределение компонентов вороха. В этом случае зерно и мелкие примеси идут проходом на роликовое решето 6, а крупные примеси идут сходом с гребенки также на роликовое решето 6,Вентилятор 2 отсасывает нз аспирационной камеры 1 воздух, который пос 1 упает туда через решетчатые стенки 10. При установившемся воздушном режиме с определенной скоро" .Гт -Д7 стью воздух проходит в промежутки между валиками роликового решета.При движении вороха по поверхностц роликового решета происходит его разделение па три фракции по размерам частиц и парусности, Зерно как наиболее тяжелые и мелкие частицы идет проходом сквозь решето 6, Крупные примеси, ориентируясь вдоль плоскости шайб, идут сходом с роликового решета. Легкие примеси (полова) подхватываются воздушным потоком и уносятся вентилятором 2 за пределы сепаратора, Скорость восходящего воздушного потока регулируется в промежутках между валика ми роликового рсчпета путем прикрытия жалюзи 11 скатпого решета 9 или числом оборотов вентилятора 2. Вследствие того что рабочая поверхность роликового решета имеет, как минимум, один каскад, происходит активное разрушение структуры слоя вороха, что значительно повышает его производительность и качество сепарации. Скорость продвижения вороха по поверхности роликового решета регулируется путем изменения числа оборотов его валиков.Зерно и случайные крупные примеси, прошедшие сквозь роликовое решето, поступают на решето 8. Скребковый транспортер 7 прп своем движении эластичными накладками продвигает зерно и крупные, примеси вверх по решету. При этом зерно проваливается сквозь продолговатые отверстия решета 8 на решето 9, а случайные крупные примеси под действием накладок поворачиваются перпендикулярно к осям отверстий и выносятся в приемную камеру отводящего затвора 13, куда поступают и крупные примеси, идущие сходом с роликового решета. Установленные на скребковом транспортере плоские щетки, не менее одной, периодически очищают поверхность решета 8.5 Очищенное зерно по решету 9 поступает вотгрузочный шнек 12 и отводится за пределы сепаратора. Г 1 редмет изобретения10 1. Сепаратор сыпучих смесей, преимущественно зернового вороха, включающий камеру,в верхней части которой установлены отсасывающий вентилятор и загрузочное устройство,роликовое решето, размещенное в камере,15 скатное и отгрузочное устройства, о тл и ч а ющ е е с я тем, что, с целью интенсификациипроцесса сепарации и улучшения качестваразделения смеси, роликовое решето выполнено каскадным и над ним установлена под 20 вижная пальцевая решетка, а скатное устройство выполнено в виде решет, расположенныходин над другим, причем над верхним решетом установлен скребковый транспортер,2. Сепаратор по п. 1, отличающийся25 тем, что отверстия нижних скатных решетменьше отверстий верхних решет, причем нижнее решето снабжено регулируемыми жалюзи.3. Сепаратор по п. 1, отличающийсятем, что пальцы решетки расположены попе.30 рек роликов.4. Сепаратор по п. 1, отл и ч а ю щи й сятем, что, с целью периодической очистки верхнего скатного решета, на скребковом транспортере закреплена по крайней мере одна35 щетка,
