Формирователь импульсов

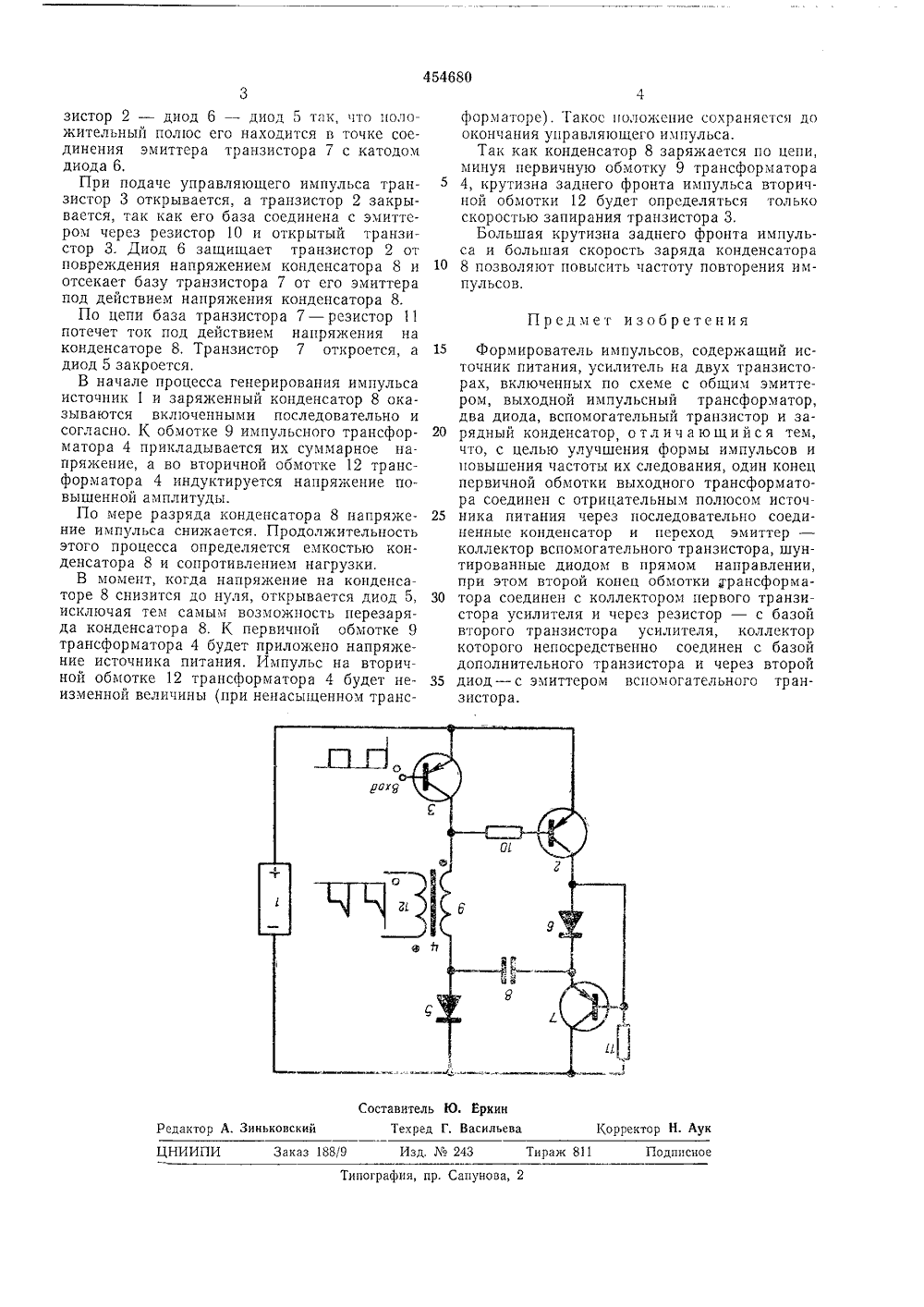

Союз Советских Социалистических Республик(51 заявки 1 че Государственный комитет Совета Министров СССР ле делам изобретений УДК 621.373.52(72) Авторизобретен П, Шей 1) Заявите лорусский ордена Трудового Красного Знамени политехнический институт4) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ мпттеро о на- транИзобретение относится к радиотехнике и может быть использовано в системах управления тиристорами вентильных управляемых преобразователей и других устройств, когда импульс должен иметь крутые фронты и увеличенную в начале процесса генерирования амплитуду.Известен формирователь импульсов, содержащий источник питания, усилитель на двух транзисторах, включенных по схеме с общим эмиттером, выходной импульсный трансформатор, два диода, вспомогательный транзистор и зарядный конденсатор.Однако известный формирователь формирует импульсы недостаточно высокой частоты.Целью изобретения является улучшение формы импульсов и повышение частоты их следования.Для этого один конец первичной обмотки выходного трансформатора соединен с отрицательным полюсом источника питания через последовательно соединенные конденсатор и переход эмиттер - коллектор вспомогательного транзистора, шунтированные диодом в прямом направлении, при этом второй конец обмотки трансформатора соединен с коллектором первого транзистора усилителя и через резистор - с базой второго транзистора усилителя, коллектор которого непосредственно соединен с базой дополнительного транзистора и через второи диод - с э м омогательного транзистора.На чертеже приведена принципиальнаяэлектрическая схема формирователя.5 Формирователь импульсов содержит источник питания 1, усилитель на транзисторах 2и 3, включенных по схеме с общим эмиттером, выходной импульсный трансформатор 4,диоды 5 и 6, вспомогательный транзистор 710 и зарядный конденсатор 8.Один конец первичной обмотки 9 трансформатора 4 соединен с отрицательным полюсом источника 1 питания через последовательно соединенные конденсатор 8 и переход15 эмиттер - коллектор транзистора 7. шунтированные диодом 5,Второй конец обмотки 9 трансформатора 4соединен с коллектором транзистора 3 усилителя и через резистор 10 - с базой транзи 20 стора 2, коллектор которого соединен непосредственно с базой транзистора 7.Формирователь работает следующим образом,При отсутствии на входе формирователя25 (базе транзистора 3) управляющего импульсатранзисторы 3 и 7 закрыты, а транзистор 2открыт по цепи резистор 10 - обмотка 9трансформатора 4 - диод 5.Зарядный конденсатор 8 заряжен д30 пряжения источника 1 питания по цепи454680 форматоре). Такос положение сохраняется доокончания управляющего импульса.Так как конденсатор 8 заряжается по цепи,минуя первичную обмотку 9 трансформатора 5 4, крутизна заднего фронта импульса вторичной обмотки 12 будет определяться толькоскоростью запирания транзистора 3.Большая крутизна заднего фронта импульса и большая скорость заряда конденсатора 10 8 позволяют повысить частоту повторения импульсов. 15 Формирователь импульсов, содержащий источник питания, усилитель на двух транзисторах, включенных по схеме с общим эмиттером, выходной импульсный трансформатор, два диода, вспомогательный транзистор и за рядный конденсатор о т л и ч а ю щ и й с я тем,что, с целью улучшения формы импульсов и повышения частоты их следования, один конец первичной обмотки выходного трансформатора соединен с отрицательным полюсом источ ника питания через последовательно соединенные конденсатор и переход эмиттер - коллектор вспомогательного транзистора, шунтированные диодом в прямом направлении, при этом второй конец обмотки дрансформа тора соединен с коллектором первого транзистора усилителя и через резистор - с базой второго транзистора усилителя, коллектор которого непосредственно соединен с базой дополнительного транзистора и через второй 35 диод в с эмиттером вспомогательного транзистора. Составитель Ю. Еркин Текргд Г. Васильева Корректор Н. Аук ПодписноеРедактор А. Зиньковский Тираж 811 ЦНИИПИ Заказ 188/9 Изд Ъго 243 Типография, пр. Сапунова, 2 зистор 2 - диод б - диод 5 так, что положительный полюс его находится в точке соединения эмиттера транзистора 7 с катодом диода 6,При подаче управляющего импульса транзистор 3 открывается, а транзистор 2 закрывается, так как его база соединена с эмиттером через резистор 10 и открытый транзистор 3. Диод 6 защищает транзистор 2 от повреждения напряжением конденсатора 8 и отсекает базу транзистора 7 от его эмиттера под действием напряжения конденсатора 8.По цепи база транзистора 7 - резистор 11 потечет ток под действием напряжения на конденсаторе 8, Транзистор 7 откроется, а диод 5 закроется,В начале процесса генерирования импульса источник 1 и заряженный конденсатор 8 оказываются включенными последовательно и согласно. К обмотке 9 импульсного трансформатора 4 прикладывается их суммарное напряжение, а во вторичной обмотке 12 трансформатора 4 индуктируется напряжение повышенной амплитуды.По мере разряда конденсатора 8 напряжение импульса снижается. Продолжительность этого процесса определяется емкостью конденсатора 8 и сопротивлением нагрузки.В момент, когда напряжение на конденсаторе 8 снизится до нуля, открывается диод 5, исключая тем самым возможность перезаряда конденсатора 8. К первичной обмотке 9 трансформатора 4 будет приложено напряжение источника питания. Импульс на вторичной обмотке 12 трансформатора 4 будет неизменной величины (при ненасыщенном трансПредмет изобретения
