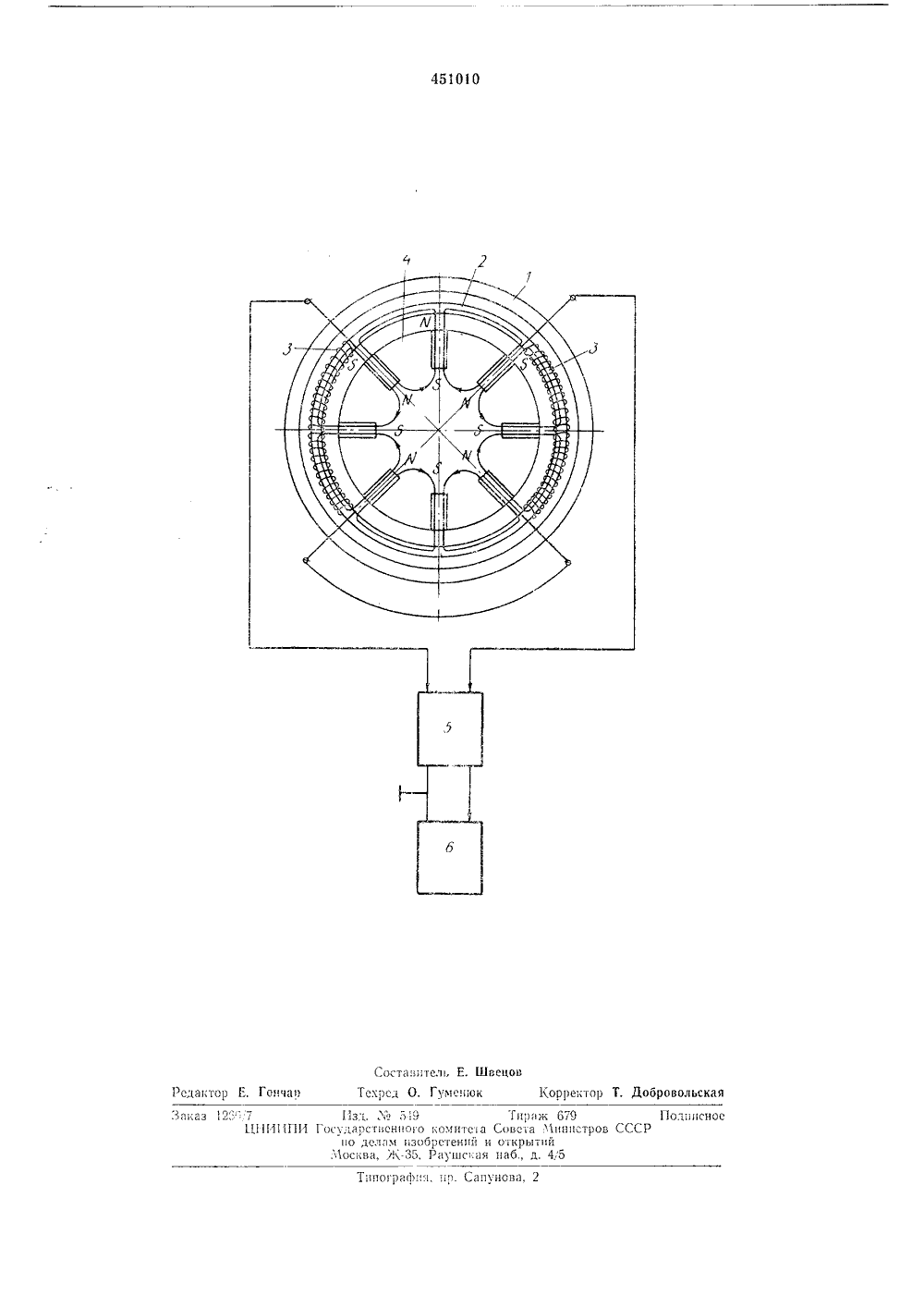

Тахометр с использованием эффекта баркгаузена

Номер патента: 340967

Опубликовано: 01.01.1972

Авторы: Бов, Сергеев

МПК: G01P 3/44, G01P 3/481, G01P 3/483

Метки: вращения, двигателя, катящимся, полым, ротором, скорости

...момент вследствие вращения поля генератора максимальным станет положительное напряжение в фазе 2, ток потечет по обмотке %, и, так как сила притяжения обмотки К, уменьшается, а обмотки К, увеличивается, то ротор притягивается к обмотке Кт. е, точка притяжения ротора передвигается.В следующий момент времени уже в фазе Л будет максимальное положительное напряжение и ротор притянется к обмотке 1 Г, и т. д.Таким образом, точка соприкосновения вращается с частотой вращения магнитного поля, в то же время вследствие неравенства длин окружностей внутренней поверхности ротора и наружной поверхности статора при наличии зазора ротор будет медленно поворачиваться относительно своей оси в противоположную сторону, эта угловая скорость...

Номер патента: 1010564

Опубликовано: 07.04.1983

Авторы: Калашников, Назаренко, Савченко, Сокотнюк, Шолтыш

МПК: G01P 3/46

Метки: асинхронного, вращения, двигателя, ротором, скорости, фазным

...служит для выде пения си гнала пропорционального произведению выпрямленного тока на скольжение 5.Коэффициент усиления сумматора по каждому входу вычисляется согласно выражению (1) .При подключении асинхронного двигателя 1 к сети напряжение ротора измеряется датчиком 4 напряжения ротора и подается на преобразователь 7 среднеквадратичных значений, кото рый обеспечивает эффективное выделение постоянной составляюцей. выпрямленного напряжения ротора О в гюлном диапазоне изменения его частоты. Свыхода преобразователя 7 среднеквадратичных значений сигнал, пропорциональный выпрямленному напряжению ротора О,поступает на второй вход втоаРрого сумматора 8. На первый вход второго сумматора 8 поступает сигнал,пропорциональный выпрямленному...

Номер патента: 720651

Опубликовано: 05.03.1980

Авторы: Лакс, Ланген

МПК: H02P 5/34

Метки: асинхронного, вращения, двигателя, двухзонного, ротором, фазным, частоты

...основная обмотка датчика скольжения, а к другому - выход автономногоисточника частоты.На чертеже представлена структурная схема предложенного устройства двухзонного регулирования частоты вращения.Устройство состоит из асинхронного двигателя 1 с фазным ротором, датчика скольжения 2 с двумя трехфазными обмотками, источника 3 питания, автономного источника 4 частоты, инвертора 5, бескойтактного переключающего устройства 6, нуль-органа зо 7, управляемого выпрямителя 8.Работает устройство следующим образом.При подходе ротора асинхронного двигателя 1 к зоне нечувствительности, что соответствует скольжению 3 - 5%, трехфазная дополнительная обмотка датчика скольжения 2 переключается с источника 3 питания асинхронного двигателя на...

Номер патента: 1259460

Опубликовано: 23.09.1986

Авторы: Иванов, Лозенко, Санталов

МПК: H02P 6/22

Метки: вращения, направления, ротора

...в покое. Импульсы 13, на выходеформирователя 10 импульсов появляются в моменты времени, С, 1. Пе-,риод их появления равен периоду вращения магнитного поля, наведенного врасточке электромеханического преобразователя 2 (или периоду. сигналовП 1Б 1 бБп ) у фаза сиГнЯПЯ Б изменяется на величину углового перемещения ротора 1 и равна ,Таким образом, моменты появленияимпульсов 1310 на выходе формирователя 10 импульсов находятся в прямойзависимости от углового положенияротора 1.Одновременно с наведением магнитного поля в расточке электромеханического преобразователя 2 на выходетрехканального распределителя 12 импульсов вырабатывается последовательгнОсть импульсов Б 2 бф 132 б ф 1326 (фиГ ф 4) .Частота этих импульсов кратна и вышечастоты вращения...

Номер патента: 1339856

Опубликовано: 23.09.1987

Авторы: Алехин, Геродес, Нестеренко

МПК: H02P 5/28

Метки: асинхронного, вращения, двигателя, ротором, фазным, частоты

...с частотой тока ротора благодаря работе блока 4 синхронизации, который вырабатывает синхроимпульсы при переходе тока ротора через нуль, подаваемые на вторые входы генераторов 7 пилообразного напряжения. На первые его входы поступает напряжение управления с блока 13, которое постепенно уменьшается по величине во время разгона двигателя 1 до заданной частсты вращения. Это напряжения автоматически изменяет наклон пилы по мере увеличения скорости двигателя 1 и уменьшение частоты тока ротора, Таким образом компенсируется негативное влияние на угол регулирования сс изменяющейся частоты тока ротора и обеспечивается линейность регулировочной характеристики)Б компараторе 5 происходит сравнение пилообразного напряжения с напряжением,...
