Устройство для испытания трансформаторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

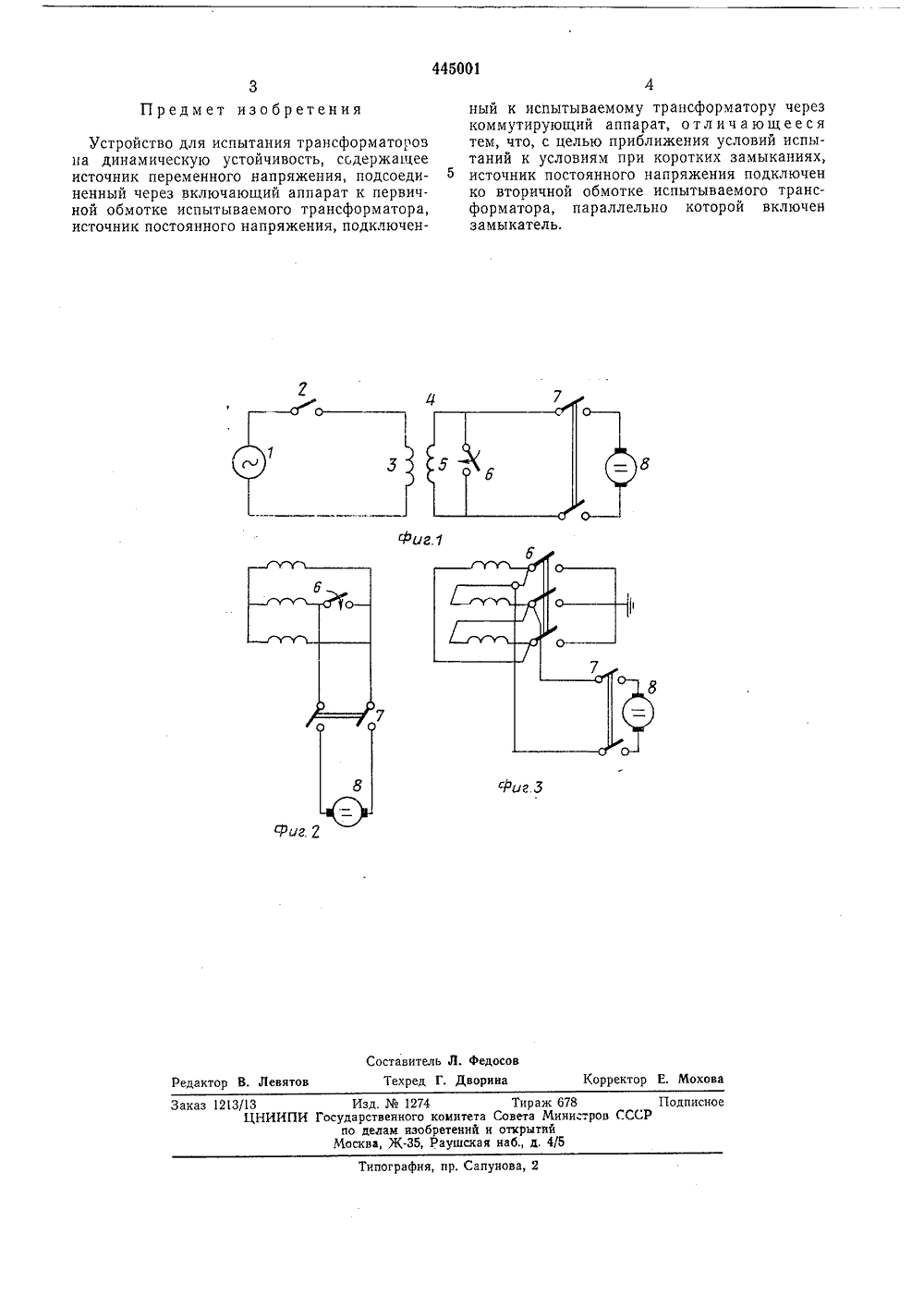

пщ 44001 Союз Советских Социалистических Республик(51) М, Кл. б 01 г 31/02 с и исоединением заявкиГосударственный комите 6 овета Мииистрое СССР оо делам изобретенийи открытий 32) ПриоритетОпубликовано 30.09,74. Бюллетень36Дата опубликования описания 28.05.75 3) УДК 621.314.21,001,4(72) Авторы изобретен евченко и С, И. Лурье нов,(71) Заявитель ПТБ(54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ТРАНСФОРМАТОРОВ компенсации ндукции, созого напряжеяющей индуксистеме испыдварптельным ым источиипеременго через Изобретение относится к устройствам для испытания трансформаторов на динамическую устойчивость.Известные устройства аналогичного назначения, содержащие источник переменного напряжения, подсоединенный через включающий аппарат к первичной обмотке испытываемого трансформатора, источник постоянного напряжения, подключенный к испытываемому трансформатору через коммутирующий аппарат, не 10 обеспечивают эквивалентности условий испытаний и режима короткого замыкания трансформатора.Для обеспечения приближения условий испытаний к условиям при коротких замыканиях 15 источник постоянного напряжения предложенного устройства подключен ко вторичной обмотке испытываемого трансформатора, параллельно которой включен замыкатель.На фиг. 1 изображена принципиальная 20 электрическая схема описываемого устройства; на фиг. 2 - схема динамических испытаний в трехфазном режиме при соединении вторичной обмотки испытываемого трансформатора в звезду; на фиг, 3 - схема динамических 25 испытаний в трехфазном режиме при соединении вторичной обмотки испытываемого трансформатора в треугольник.Устройство состоит из генератораного напряжения 1, подсоединенно 30 включающий аппарат 2 к первичной обмотке 3 испытываемого трансформатора 4. Параллельно вторичной обмотке 5 испытываемого трансформатора подключены замыкатель 6, контактор 7 и источник постоянного напряжения 8,В исходном состоянии включающий аппарат 2 и замыкатель 6 отключены. Включаю-, контактор 7 и намагничивают трансформатор от источника постоянного напряжения 8 до величины, близкой к индукции насыщения. После проведенного намагничивания всзбуждают до необходимого напряжения генератор 1 .и включают замыкатель 6. При этом замыкается вторичная обмотка 5 испытуемого трансформатора и шунтируется источник посгоянного напряжения 8. От момента включения замыкателя 6 с выдержкой времени (10 сек включают аппарат 2 и подают переменное напряжение на первичную обмотку 3 невозбужденного закороченного трансформатора 4. Работа устройства основана на апериодической составляющей и даваемой генератором перемени ния, за счет постоянной составл ции, обеспеченной в магнитной тываемого трансформатора пре намагничиванием, осуществляех ком постоянного напряжения.445001 Устройство для испытания трансформаторов па динамическую устойчивость, содержащее источник переменного напряжения, подсоединенный через включающий аппарат к первичной обмотке испытываемого трансформатора, источник постоянного напряжения, подключенгФиг.1 Фиг 5 Составитель Л, федосов Техред Г. Дворина Корректор Е. Мохова Левятов едакто ПодписР Тираж 678 комитета Совета Министров С бретений и открытий Раушская наб л, 4/5Заказ 1213/13 Изд.127 ЦНИИПИ Государственного по делам изо Москва, Ж.35, ный к испытываемому трансформатору через коммутирующий аппарат, о т л и ч а ю щ е е с я тем, что, с целью приближения условий испытаний к условиям при коротких замыканиях, источник постоянного напряжения подключен ко вторичной обмотке испытываемого трансформатора, параллельно которой включен замыкатель,
СмотретьЗаявка
1800503, 23.06.1972
НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЦЕНТР ПО ИСПЫТАНИЮ ВЫСОКОВОЛЬТНОЙ АППАРАТУРЫ, ПРЕДПРИЯТИЕ ПЯ Р-6517
КОНОВ ЮРИЙ СЕРГЕЕВИЧ, ЛЕВЧЕНКО ВЛАДИМИР ТИХОНОВИЧ, ЛУРЬЕ САМУИЛ ИОСИФОВИЧ
МПК / Метки
МПК: G01R 31/02
Метки: испытания, трансформаторов
Опубликовано: 30.09.1974
Код ссылки
<a href="https://patents.su/2-445001-ustrojjstvo-dlya-ispytaniya-transformatorov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для испытания трансформаторов</a>
