Преобразователь “положение-код”

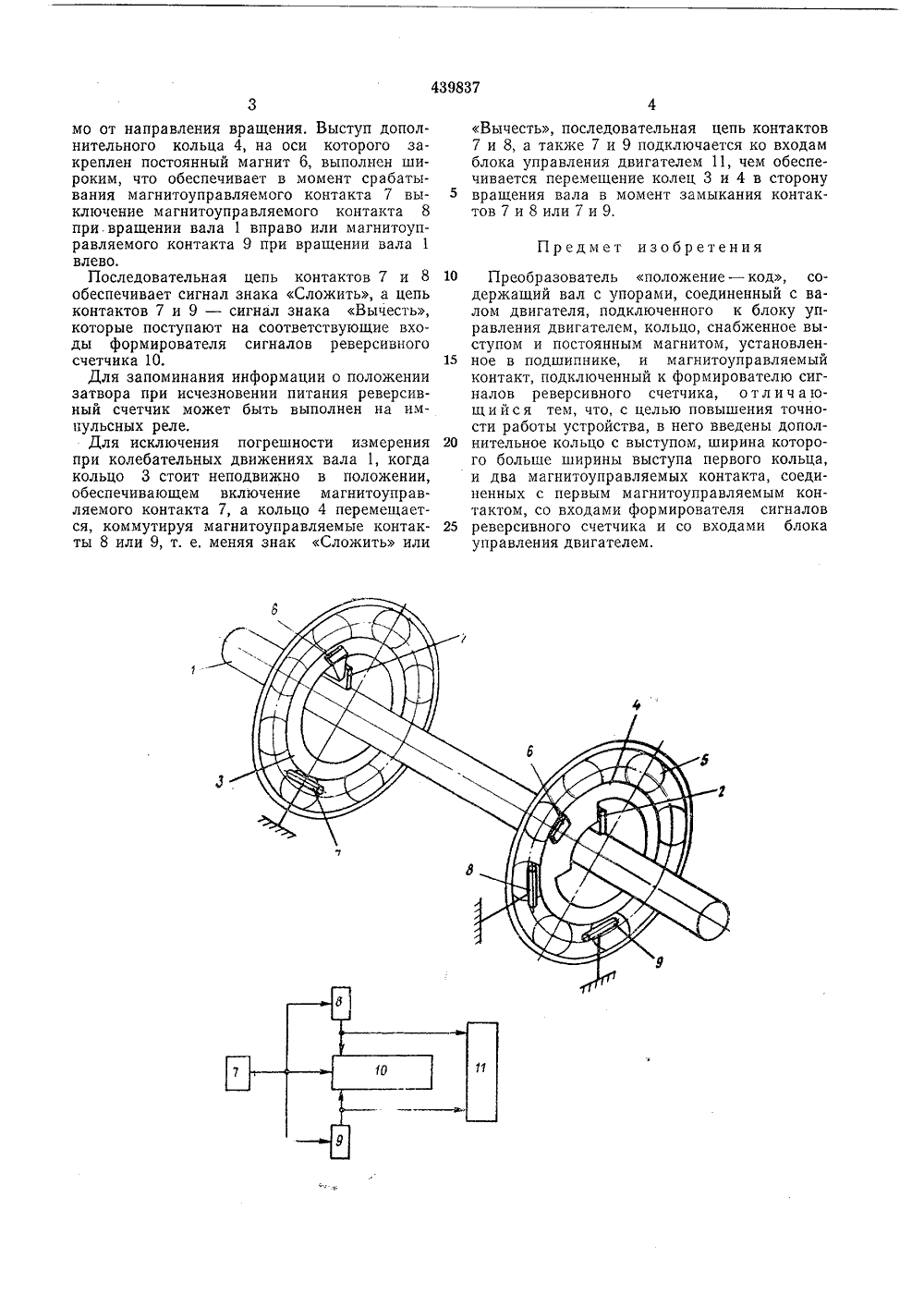

Союз Соеетеиии Социалистицескии Республик(32) ПриоритетОпубликовано 15.08.74,киосударственный намита Совета Министров ССС по делам изооретенийи открытий летень М Дата опубликования описания 30.01.7) ПРЕОБРАЗОВАТЕЛЬ ПОЛОЖЕНИ Такое выполнение преобразователя позволило повысить точность его работы.На чертеже схематически представлен предлагаемый преобразователь положение - код.Преобразователь содержит соединенный с валом двигателя вал 1, в одной плоскости которого закреплены упоры 2, обеспечивающие перемещение кольца 3 и дополнительного кольца 4, надавливая на их выступы с одной или другой стороны в зависимости от направления вращения вала 1. Кольца 3 и 4 установлены в подшипниках 5, которые неподвижно закреплены симметрично оси вала 1. На кольцах 3 и 4 установлены постоянные магниты 6, магнитное поле которых обеспечивает замыкание магнитоуправляемого контакта 7 и двух дополнительных магнитоуправляемых контактов 8 и 9 при каждом обороте вала 1. Магнитоуправляемый контакт 7 установлен неподвижно таким образом, что при каждом обороте вала 1 постоянный магнит 6, закрепленный на оси выступа кольца 3, производит замыкание контакта, чем обеспечивается сигнал счетного входа, который поступает на вход формирователя сигналов реверсивного счетчика 10, Выступ кольца 3 выполнен минимальной ширины, чтобы замыкание магнитоуправляемого контакта 7 производилось при одном и том же положении вала 1 независиИзобретениеобразования повающего сооружэлектрический сположения диспния, а также вгулятора.Известны пркод, содержащный с валом двку управленияное выступом иновленное в подмый контакт, плю сигналов ре Недостатком инизкая точностьсложность констрв код,Предложенныйние - код отличны дополнительннитом и выступоширины выступанитоуправляемыхпервым магнитовходами формирого счетчика и содвигателем. относится к устройствам преложения затвора перегоражиения мелиоративных систем в игнал для передачи значения етчеру по каналам телеизмереустройство сравнения автореео браза ватели положение - ие вал с упорами, соединенигателя, подключенного к бло двигателем, кольцо, снабженпостоянным магнитом, усташипнике, и магнитоуправляеодключенный к формироватеверсивного счетчика. 15 звестных устроиств является измерения перемещения и укции преобразователя угла 20преобразователь положеается тем, что в него введеое кольцо с постоянным магм, ширина которого больше первого кольца, и два магконтакта, соединенных с управляемым контактом, со вателя сигналов реверсивновходами блока управления пп 439837мо от направления вращения. Выступ дополнительного кольца 4, на оси которого закреплен постоянный магнит 6, выполнен широким, что обеспечивает в момент срабатывания магнитоуправляемого контакта 7 выключение магнитоуправляемого контакта 8 при вращении вала 1 вправо или магнитоуправляемого контакта 9 при вращении вала 1 влево,Последовательная цепь контактов 7 и 8 обеспечивает сигнал знака Сложить, а цепь контактов 7 и 9 - сигнал знака Вычесть, которые поступают на соответствующие входы формирователя сигналов реверсивного счетчика 10,Для запоминания информации о положении затвора при исчезновении питания реверсивный счетчик может быть выполнен на импульсных реле.Для исключения погрешности измерения при колебательных движениях вала 1, когда кольцо 3 стоит неподвижно в положении, обеспечивающем включение магнитоуправляемого контакта 7, а кольцо 4 перемещается, коммутируя магнитоуправляемые контакты 8 или 9, т. е. меняя знак Сложить или Вычесть, последовательная цепь контактов 7 и 8, а такжеи 9 подключается ко входам блока управления двигателем 11, чем обеспечивается перемещение колец 3 и 4 в сторону вращения вала в момент замыкания контактов 7 и 8 или 7 и 9. Предмет изобретения10 Преобразователь положение - код, содержащий вал с упорами, соединенный с валом двигателя, подключенного к блоку управления двигателем, кольцо, снабженное выступом и постоянным магнитом, установлен ное в подшипнике, и магнитоуправляемыйконтакт, подключенный к формирователю сигналов реверсивного счетчика, отл и ч а ющийся тем, что, с целью повышения точности работы устройства, в него введены допол нительное кольцо с выступом, ширина которого больше ширины выступа первого кольца, и два магнитоуправляемых контакта, соединенных с первым магнитоуправляемым контактом, со входами формирователя сигналов 25 реверсивного счетчика и со входами блокауправления двигателем,
