Программное управляющее устройство для измерения дебита нефтяных скважин

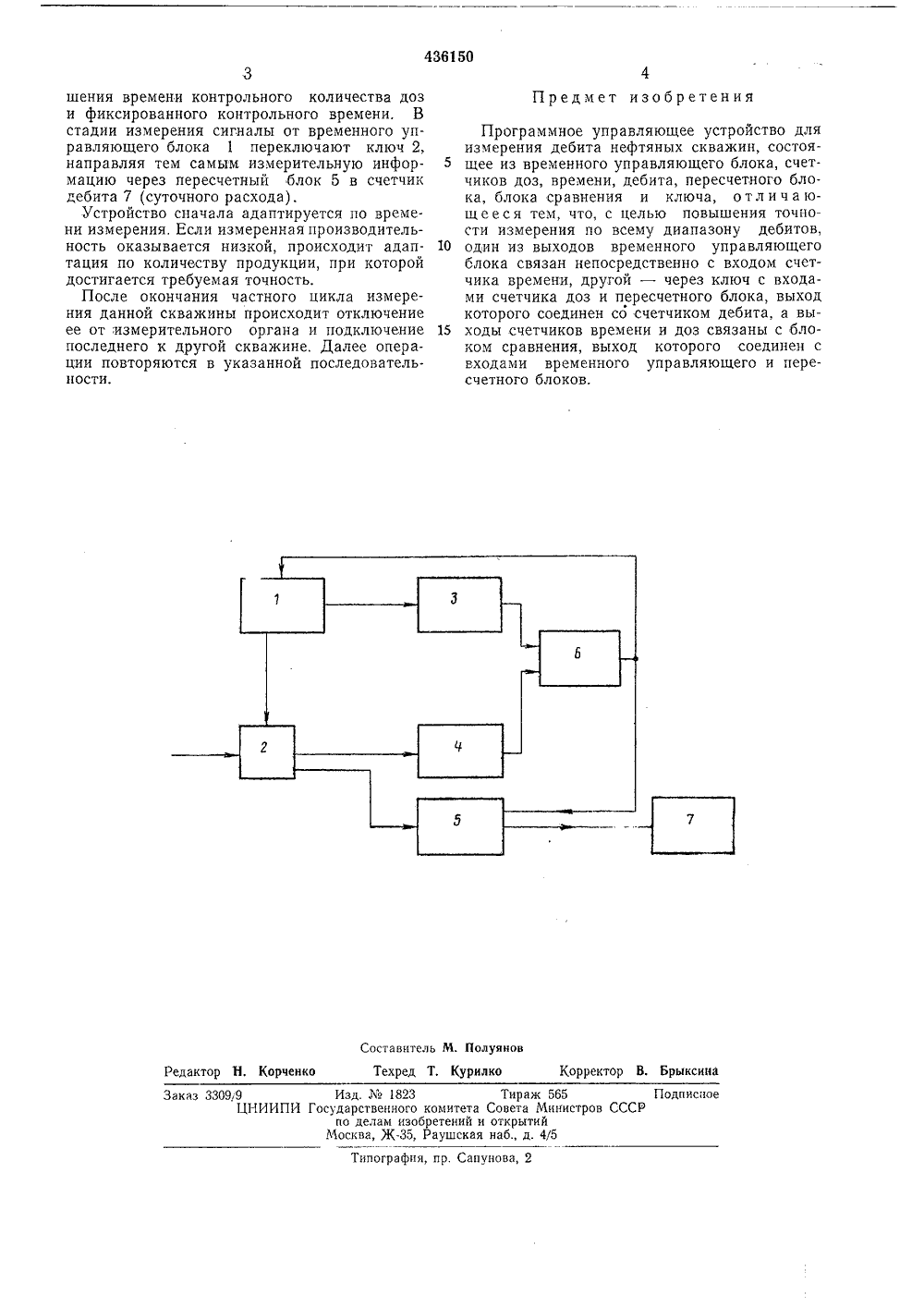

нц 436150 Союз Советских Социалистических Республик(51) М. Кл. Е 21 Ь 471 осударственный комит Совета Министров ССС оо делам изобретенийи открь 1 тий Приоритет Опубликовано 15.07,74. БюллетеньДата опубликования описания 09.12.7 53) УДК 622,241(088.8) Заявител ЯПБ Л 54) ПРОГРАММНОЕ УПРАВЛЯЮЩЕЕ УСТРОЙ ИЗМЕРЕНИЯ ДЕБИТА НЕФТЯНЫХ СКВАЖ ВО Н 2 Изобретение относится к устройствам для измерения дебита нефтяных скважин.Известны программные управляющие устройства для измерения дебита нефтяных скважин, состоящие из временного управляющего блока, счетчиков доз, времени и дебита, пересчетного блока, блока сравнения и ключа,Предлагаемое устройство отличается от известных тем, что один из выходов временного управляющего блока связан непосредственно с входом счетчика времени, другой - через ключ с входами счетчика доз и пересчетного блока; выход последнего соединен со счетчиком дебита, а выходы счетчиков времени и доз связаны с блоком сравнения, выход которого соединен с входами временного управляющего и пересчетного блоков. Это позволяет повысить точность измерения по всему диапазону дебитов.На чертеже показана блок-схема описываемого устройства.Программное управляющее устройство измерения дебита нефтяных скважин состоит из временного управляющего блока 1, ключа 2 переключения контрольного и измерительного сигналов, счетчика времени 3, счетчика доз 4, пересчетного блока 5 в дебит, блока сравнения 6 и счетчика дебита 7.Работа устройства характеризуется двумя стадиями; стадией контроля (поиска) и выбора необходимого времени измерения и стадией измерения расхода с последующим пересчетом в суточную производительность.Временной управляющий блокпроизводит запуск и отсчет эталонных сигналов вре мени в счетчике времени 3, переключает измеритель через ключ 2 в стадию контрольного измерения и адаптивно выбирает необходимое время измерения дебита скважины по результатам сравнения, которое осуществляется в О блоке 6, по времени заполнения контрольнойпорции в счетчике доз 4 и счетчике времени 3, а затем переключает измеритель в стадии измерения через нересчетный блок 5 к счетчику дебита 7.5 В стадии контроля и определения времениизмерения расхода измерительная информация поступает на ключ 2 и по сигналу с временного управляющего блока 1 подается на счетчик контрольных доз 4. Одновременно О включается счетчик времени 3 и происходиготсчет контрольного количества доз и времени их заполнения. При заполнении контрольного количества доз блок сравнения 6 фиксирует это время и сравнивает его с уставками 5 гремени, соответствующего этим дозам. Блоксравнения 6 автоматически выбирает длительность измерения данной скважины во временном управляющем блокеи соответствующие целочисленные коэффициенты пер есчетного О блока 5, удобные для пересчета в суточнуюпроизводительность в зависимости от соотно436150 Предмет изобретения Составитель М. Полуянов Техред Т, Курилко Корректор В. Брыксин Редактор Н. Корченко Заказ 3309 9 Изд.1823 Тираж 565 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 шения времени контрольного количества доз и фиксированного контрольного времени. В стадии измерения сигналы от временного управляющего блока 1 переключают ключ 2, направляя тем самым измерительную информацию через пересчетный блок 5 в счетчик дебита 7 (суточного расхода).Устройство сначала адаптируется по времени измерения. Если измеренная производительность оказывается низкой, происходит адаптация по количеству продукции, при которой достигается требуемая точность.После окончания частного цикла измерения данной скважины происходит отключение ее от измерительного органа и подключение последнего к другой скважине. Далее операции повторяются в указанной последовательности. Программное управляющее устройство дляизмерения дебита нефтяных скважин, состоящее из временного управляющего блока, счетчиков доз, времени, дебита, пересчетного блока, блока сравнения и ключа, отличающ е е с я тем, что, с целью повышения точности измерения по всему диапазону дебитов, 10 один из выходов временного управляющегоблока связан непосредственно с входом счетчика времени, другой - через ключ с входами счетчика доз и пересчетного блока, выход которого соединен со счетчиком дебита, а вы ходы счетчиков времени и доз связаны с блоком сравнения, выход которого соединен с входами временного управляющего и пере- счетного блоков.
