Ротор к центробежным сепараторам для сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 435005
Авторы: Авдеев, Архангельский, Попов
Текст

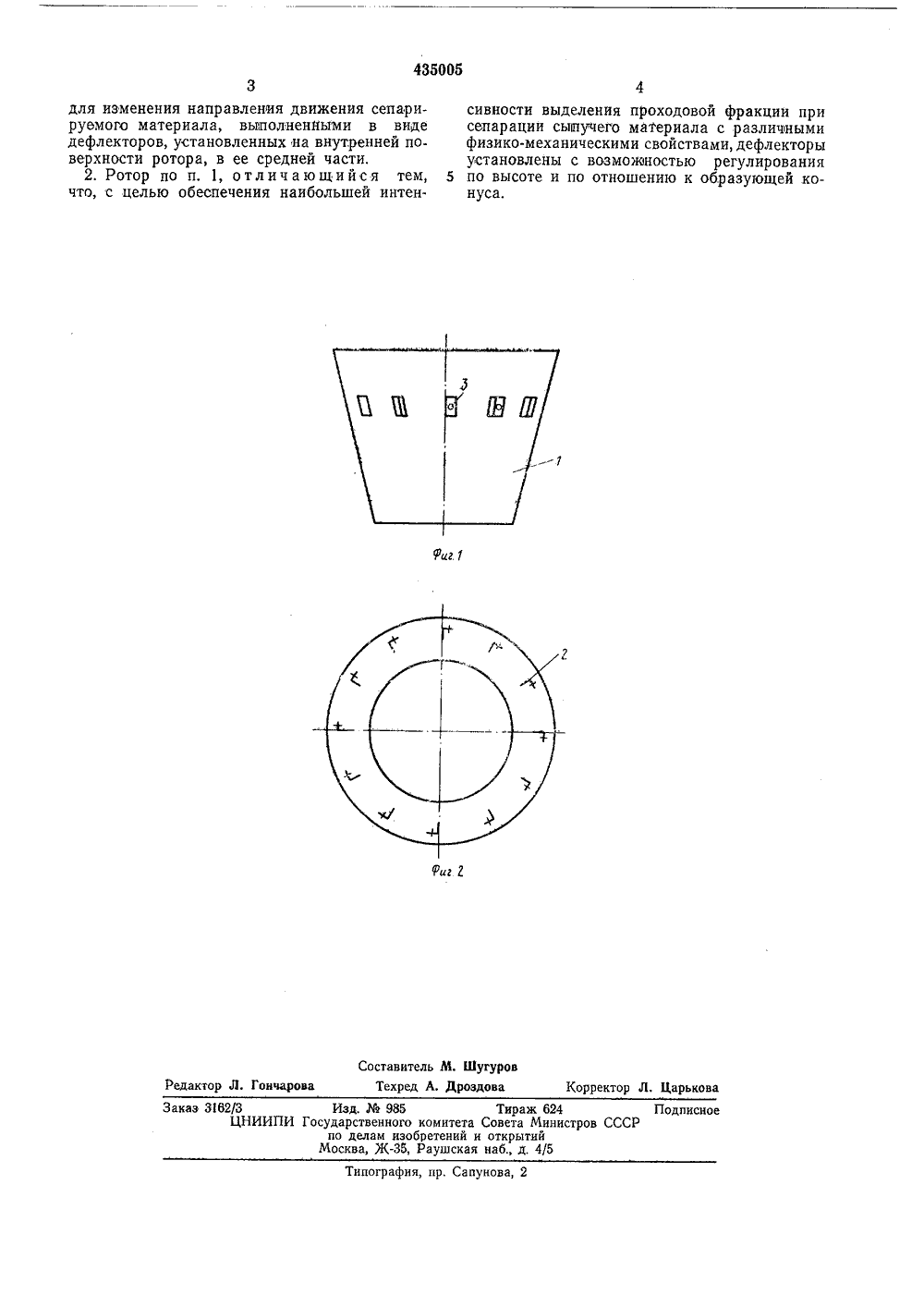

ОП ИСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(11 435005 Союз Советских Социалистицеских Республик(22) Заявлено 09.11.72 (21) 1844175/2851) М. Кл. В 07 Ь 1/06 и присоединением за ударствениый комитетвета Министров СССРо делам изооретеьийю открытий 32) Приорит публиковано ата опублик УДК 621,928,243(088.8) летень25 05.07.74. Бю вания описа 9.1 1,7 2) Авторы изобретения. Е. Авдеев, Н. А, Архангельский и Б. В ов технологический институ Воронеж 71) Заявите) РОТОР К ЦЕНТРОБЕЖНЫМ СЕПАРАТОРАМ ДЛЯ СЫПУЧИХ МАТЕРИАЛОВтробежным сепучих материанципиальная схеа фиг. 2 - то же,Изобретение относится к ценпараторам для разделения сылов на фракции.Известен ротор к центробежным сепараторам, выполненный в виде вертикального пер,форированного усеченного конуса.Целью изобретения является повышение интенсивности выделения проходовой фракции,Для этого предлагаемый ротор снабжен приспособлениями для изменения направления движения сепарируемого материала, выполненными в виде дефлекторов, установленных на внутренней поверхности ротора, в ее средней части. Кроме того, дефлекторы установлены с возможностью регулирования по высоте и по отношению образующей конуса, что обеспечивает наибольшую интенсивность выделения проходовой фракции ири сепарации сыпучего материала с различными физико-механическими свойствами,На фиг, 1 изображена прима предлагаемого ротора, а нвид сверху.Ротор представляет собой вертикальный перфорированный усеченный конус 1, снабженный приспособлениями для изменения направления движения сепарируемого материала, выполненными в виде дефлекторов 2, установленных на внутренней поверхности ротора, в его средней части. Дефлекторы закреплены на поверхности ротора болтами 3 так, что их положение может быть изменено как по высоте, так и по отношению к образующей конуса,Ротор работает следующим образом, 5 При движении сепарируемого материала поповерхности ротора снизу вверх скорость его частиц увеличивается. При достижении дефлекторов 2 частицы движутся вдоль них, теряя при этом скорость движения в трансверсаль ном и отчасти меридиальном направлениях.Снижение скорости движения материалаприводит к увеличению фактора разделения и повышению вероятности попадания частиц проходовых фракций в отверстия ротора, 15 вследствие чего интенсивность выделения проходовой фракции возрастает.Для получения оптимальных режимов присепарации сыпучих материалов с различными физико-механическими свойствами расположе ние дефлекторов по высоте ротора, а такжеих направление по отношению к образующим ротора можно изменять.Предмет изобретения25 1, Ротор к центробежным сепараторам длясыпучих материалов, выполненный в виде вертикального перфорированного усеченного конуса, отличающийся тем, что, с целью повышения интенсивности выделения проходо вой фракции, он снабжен приспособлениямиЗаказ 316213 Изд. Ио 985 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж-ЗЬ, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 для изменения направления движения сепарируемого материала, выаолненными в виде дефлекторов, установленных на внутренней поверхности ротора, в ее средней части.2. Ротор по п. 1, отличающийся тем, что, с целью обеспечения наибольшей интен. сивности выделения проходовой фракции при сепарации сылучего материала с различными физико-механическими свойствами, дефлекторы установлены с возмоиностью регулирования 5 по высоте и по отношению к образующей конуса,
СмотретьЗаявка
1844175, 09.11.1972
Н. Е. Авдеев, Н. А. Архангельский, Б. В. Попов Воронежский технологический институт
МПК / Метки
МПК: B07B 1/06
Метки: ротор, сепараторам, сыпучих, центробежным
Опубликовано: 05.07.1974
Код ссылки
