Устройство формирования фазоманипулированных колебаний

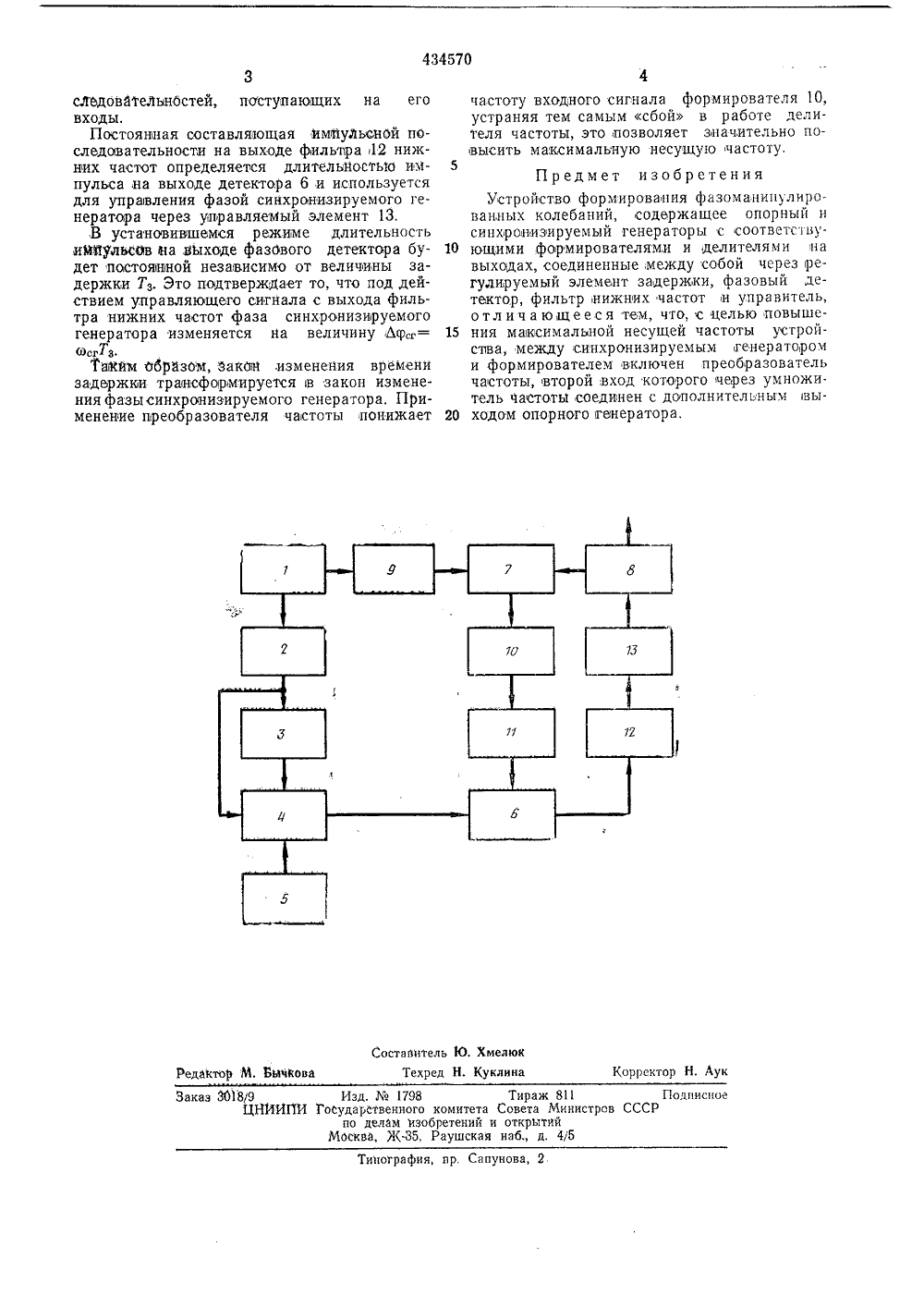

(51) М. Кл, Н 031 с 300 Гасудл рственный комитетСовета Министров СИЯоо делам нзобретеннйн открытий(72) Автор изобретения В, В. Емельянов Харьковский институт радиоэлектроник(54) УСТРОЙСТВО ФОРМИРОВАНИЯ АЗОМАНИПУЛИРОВАННЫХ КОЛЕБАНИвход которого через умножитель частоты соединен с дополнительным выходом опорного генератора.На чертеже изображено предлагаемое уст 5 роиство.Сигнал высококостабильного опорного генератора 1 поступает на формирователь 2, с выхода, которого импульсная последовательность с частотой о, поступает на делитель 3 10 частоты. Последовательность импульсов с выхода делителя 3 частоты с частотой в 1/к 1 поступает на вход регулируемого элемента 4 задержки, задерживающего каждый импульс входной последовательности на время Т Ре гулируемый элемент задержки управляетсякодирующим устройством 5.Полученная таким образом последовательность импульсов поступает на один вход фазового детектора 6.20 На другой вход фазового детектора 6 поступает последовательность импульсов с частотой нпо/к 2, полученная в результате преобразования в смесителе 7 частот сигналов синхронизируемого генератора 8 и умножителя 25 частоты 9 в промежуточную а,р и прохождения через формирователь 10 и делитель частоты 11.Фазовый детектортельность которого о30 (фазовыми) соотнош Изобретение относится к овязи, а именно, к фазовой телеграфии, и может использоваться в фазовых системах связи, в радиотелеметрии, в радиолокации и т. д.Известно устройство формирования высоко- стабильных фазоманипулированных колебаний как с однократной, так и многократной фазовой манипуляцией, содержащее опорный и синхронизируемый генераторы, соединенные между собой через формирователи, делители частоты, регулируемое устройство временной задержки импульсных сигналов, фазовый детектор, фильтр нижних частот и управитель.Недостаток такого устройства состоит в сравнительно невысокой несущей частоте синхронизируемого генератора. Это объясняется тем, что на высокой частоте ухудшается форма и уменьшается крутизна переднего фронта импульсных сигналов,на выходе формирователя, что приводит к сбою в работе делителя частоты (изменяется коэффициент деления делителя)из-за чего изменяется частота синхронизируемого генератора. Это крайне нежелательно в подобных системах.Цель изобретения - повышение максимальной несущей частоты устройства формирования фазоманипулированных колебаний.Эта цель достигается тем, что между синхронизируемым генератором и формирователем включен преобразователь частоты, второй формирует импульс, длипределяется временными ениями импульсных поЗаказ 3018/9ЦНИ Тираж 811овета Минисоткрытийаб., д. 45 Поди иснССР Изд.1798И Гоеударственного комитетапо делам изобретений иМосква, Ж 35, Раушская ииогра фи я, и р. С а пупов а, 2 сЛедовательнбстей, поступающих на его входы.Постоявпан составляющая ймйульсной последовательности на выходе фильтра 12 нижних частот определяется длительйостью импульса на выходе детектора 6 и используется для управления фазой синхронизируемого генератора через управляемый элемент 13.,В установившемся режиме длительность ийщльюв йа выходе фазового детектора будет постоянной независимо от величины задержки Тз. Это подтверждает то, что под действием управляющего сигнала с выхода фильтра нижних частот фаза синхронизируемого генератора изменяется на величину Лгр= юсгТзТаким с 1 бразм, закоа 1,изменения времени задержки трансформируется в закон изменения фазы синхронизируемого генератора, Примененне преобразователя частоты понижает 4частоту входного сигнала формирователя 10,устраняя тем самым сбой в работе делителя частоты, это позволяет значительно повысить максимальную несущую частоту.5Предмет изобретенияУстройство формирования фазоманинулированных колебаний, содержащее опорный исинхронизируемый генераторы с соответству 10 ющими формирователями и делителями навыходах, соединенные, между собой через регулируемый элемент задержки, фазовый детектор, фильтр нижних частот и управитель,отличающееся тем, что, с целью повыше 15 ния максимальной несущей частоты устройспва, между синхронизируемым генератороми формирователем включен преобразовательчастоты, второй вход которого через умножитель частоты соединен с дополнительным вы 20 ходом опорного генератора,
