Устройство для генерирования линейнойфункции

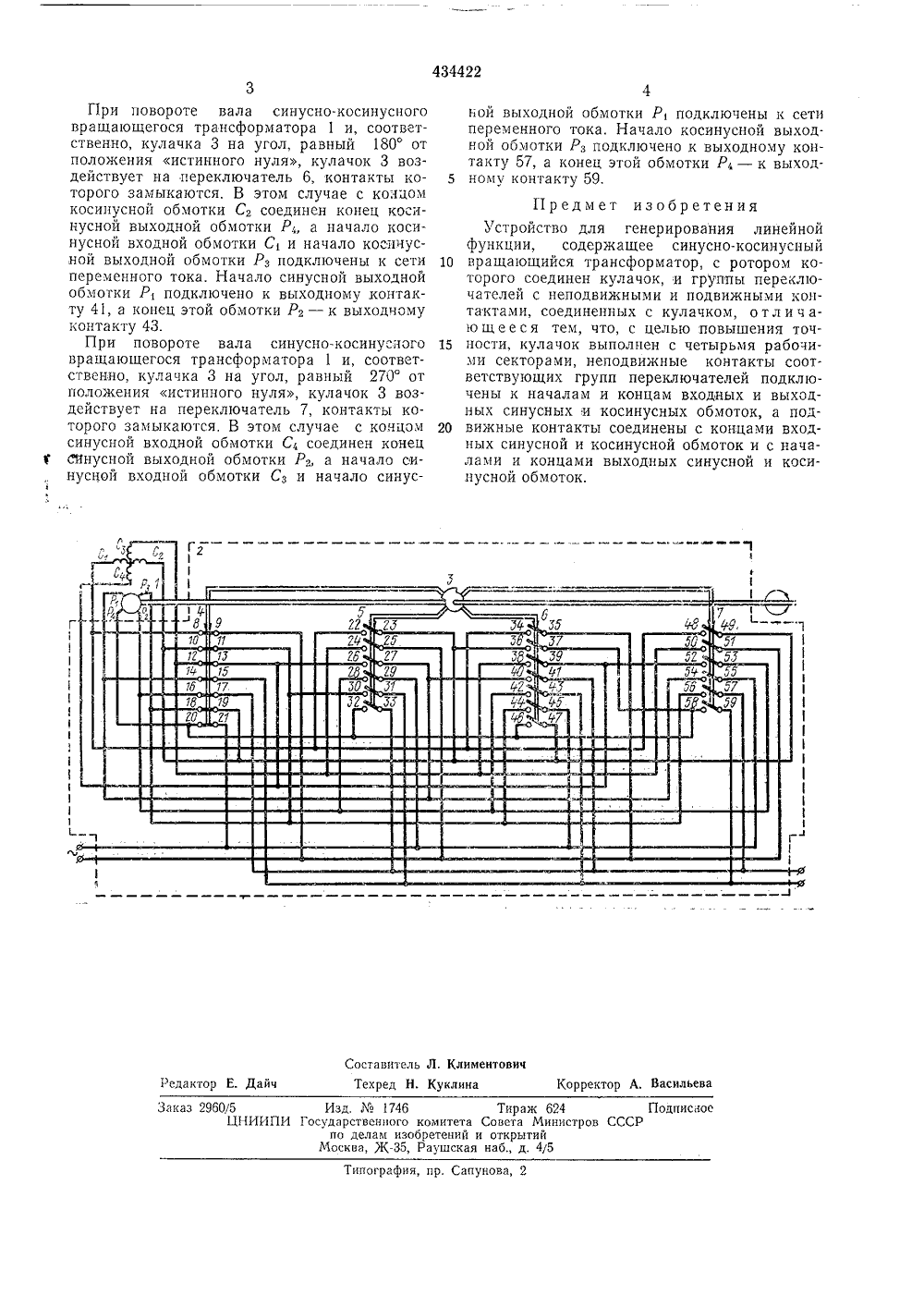

О П И С А Н И Е (и) 434422ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Респубдии(32) ПриоритетОпубликовано 30.06.74, Бюллетень2Дата опубликования описания 12.11.74 Государственный комитетСовета Министров СССРно делам изобретенийи открытии(71) Заявите ТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ ЛИНЕЙНОЙ ФУНКЦИИ 2 нсфор- улачок Изобретение касается счетно-решающей техники и может быть использовано в вычислительных устройствах с применением вращающихся трансформаторов.Известно устройство для генерирования линейной функции, содержащее синусно-косинусный вращающийся трансформатор, с ротором которого соединен профилированный кулачок, и переключатели с неподвижными и подвижными контактами, соединенные с кулачком.Такое устройство не обеспечивает высокой точности генерирования линейной функции в диапазоне поворота ротора от 0 до 360.С целью повышения точности генерирования линейной функции путем использования линейного вращающегося трансформатора при вращении его ротора в диапазоне от 0 до 360 неподвижные контакты соответствую цих групп переключателей подключены к началам и концам входных и выходных синусных и косинусных обмоток, а подвижные контаты соединены с концами входных синусной и косинусной обмоток и с началами и концами выходных синусной и косинусной обмоток.На чертеже изображена схема устройства.Оно состоит из синусно-косинусного вращающегося трансформатора 1 и блока 2 коммутации, который соединяет обмотки синуснокосинусного вращающегося трансформатора 1 по схеме линейного вращающегося тра матора. Блок коммутации содержит к 3, соединенный механически с валом синуснокосинусного вращающегося трансформатора 5 1, и четыре переключателя 4 - 7 с контактами8 - 21, 22 - 33, 34 - 47, 48 - 59 соответственно.При работе в точке истинного нуля замкнуты все контакты переключателя 4. В этом положении начало косинусной выходной об мотки Р, соединено с концом косинусной вход.ной обмотки С 2, а начало косинусной входной обмотки Ст и конец косинусной выходной обмотки Р подключены к сети переменного тока. Начало синусной выходной обмотки Р 1 15 подключено к выходному контакту 15, а конецэтой обмотки Р, - к выходному контакту 17.При повороте вала синусно-косинусного вращающегося трансформатора и, соответственно, кулачка 3 на угол, равный 90 от положе ния истинного нуля, кулачок 3 воздействуетна переключатель 5, контакты которого замыкаются.В этом случае конец синусной выходной обмотки Р, соединен с концом синусной входной 25 обмотки С, а начало синусной входной обмотки С и конец синусной выходной обмотки Р 2 подключены к сети переменного тока. Начало косинусной выходной обмотки Рз подключено к выходному контакту 31, а конец этой обмот ки Р, - к выходному контакту 33.434422Эг,111 г 7 гу Л то О с с 7 Я з 2 1 17 17 19 г 1 ФФ М Фб Ф 7 15 го Составитель Л, Климентович Техред Н. Куклина Корректор А. Васильева Редактор Е. Дайч Заказ 296015 Изд,746 Тираж 624 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 415Типография, пр. Сапунова, 2 3При повороте вала синусно-косинусноговращающегося трансформатора 1 и, соответственно, кулачка 3 на угол, равный 180 от положения истинного нуля, кулачок 3 воздействует на переключатель 6, контакты которого замыкаются, В этом случае с концом косинусной обмотки С, соединен конец косинусной выходной обмотки Р, а начало косинусной входной обмотки С, и начало косинусной выходной обмотки Рз подключены к сети переменного тока. Начало синусной выходной обмотки Р, подключено к выходному контакту 41, а конец этой обмотки Рв - к выходчому контакту 43.При повороте вала синусно-косинусноговращающегося трансформатора 1 и, соответственно, кулачка 3 на угол, равный 270 от положения истинного нуля, кулачок 3 воздействует на переключатель 7, контакты которого замыкаются. В этом случае с концом синусной входной обмотки С соединен конец Синусной выходной обмотки Р а начало синусной входной обмотки С, и начало синус 4ной выходной обмотки Р подключены к сети переменного тока. Начало косинусной выходной обмотки Рз подключено к выходному контакту 57, а конец этой обмотки Р - к выход ному контакту 59. Предмет изобретенияУстройство для генерирования линейнойфункции, содержащее синусно-косинусный 10 вращающийся трансформатор, с ротором которого соединен кулачок, и группы переключателей с неподвижными и подвижными контактами, соединенных с кулачком, отличаю щ е е с я тем, что, с целью повышения точ ности, кулачок выполнен с четырьмя рабочими секторами, неподвижные контакты соответствующих групп переключателей подключены к началам и концам входных и выходных синусных и косинусных обмоток, а под вижные контакты соединены с концами входных синусной и косинусной обмоток и с началами и концами выходных синусной и косинусной обмоток.
