Магнитоэлектрический гальванометр-. -пп.; г; .: -; гпт10 4uila u. iwiis-i ёмйпреобразователь

Номер патента: 433406

Авторы: Булах, Гицу, Перельберг, Стримблинг, Федорко

ZIP архив

Текст

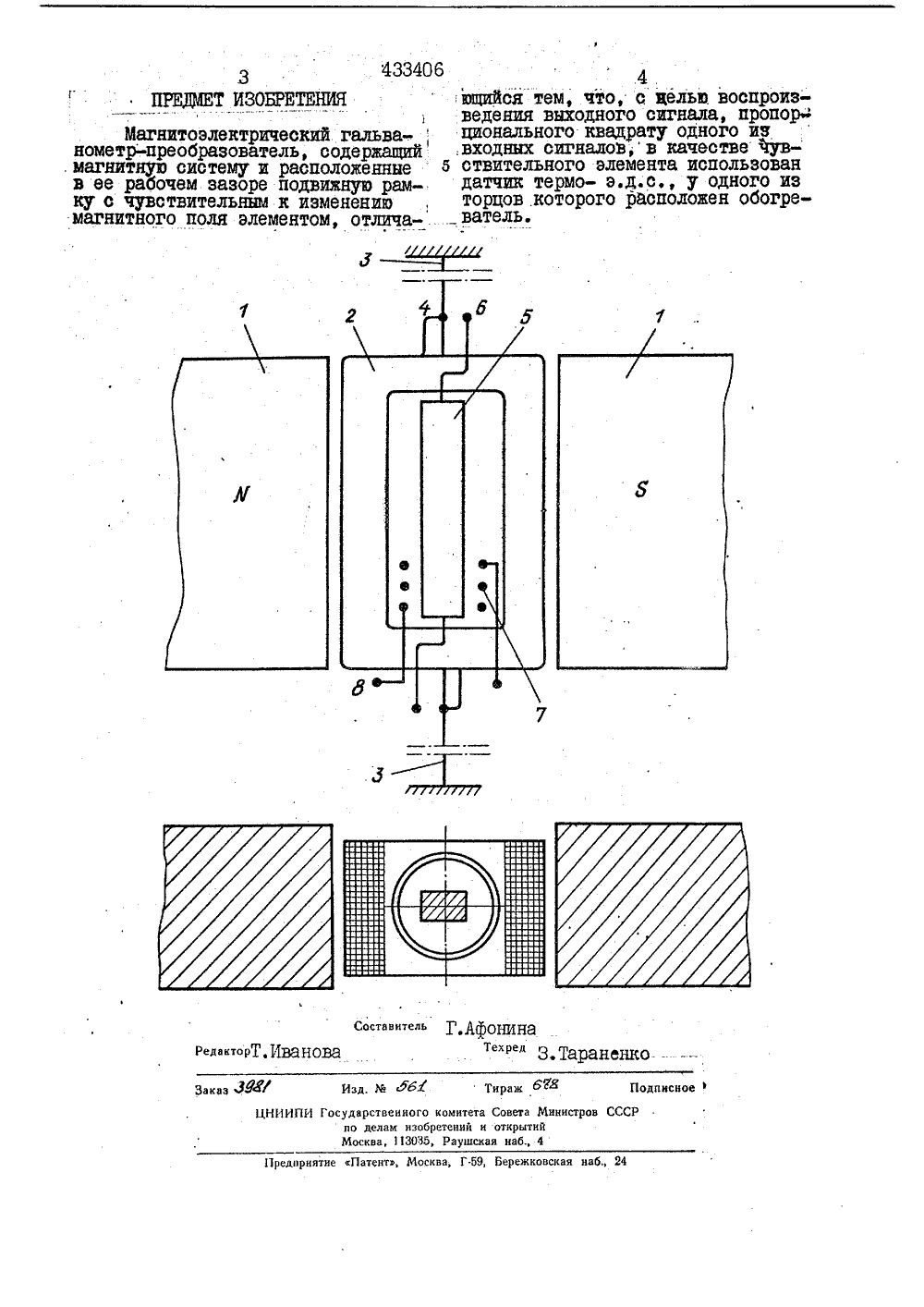

435106 Союз Советских Соцмалистиыеских Республик(22) Заявлено 20, И.67 (21 Х 197 Х 20/1 И 1) М исоединением эаявк 1% 5/00 Государственный моинтет Соввтв Ммннстрав СССР оо двлам мзабрвтвннй м открытий(53) УДК 621,Я 77082 781088 8) 45)Дата опубликования описания 05,077 Д.А. Булах, Д.В.Гицу,М.А.ЛеС.И.Стрилблинг, А.С Ледоркоциальное конструкторское бюри институт прикладной тцан,А.И.Перельбе Т.Я, Шрайфельд(54) МАГНИтоаЛЕКТРИЧЕСКИЙ ГАЛЬВАНОЦЕТ РЕОБРАВОВАТЕЛЬ 1Устройство содержит полюсныенаконечники 1 магнитной системы,рамку 2 измерительной системы, растяжку 3, выводы 4 рамки, полуйроводниковый датчик Ь термо- э.д.с.с выводами 6, чувствительный к изменению магнйтного поля, обогреватель 7 с выводами 8.Подвижная рамка 2 и датчик 5,на одном из торцт в которого укреплен обогреватель, располагаютсямежду полюсными йаконечниками Х нарастяжке 3,При подаче первого входногосигнала на выводы 4 подвижнои рамки 2, а второго - 4 а выводы обогревателя 7 на выходе датчика 5 появляется э.д.с., пропорциональнаяпроизведению йервого сигнала наквадрат второго, При введении отрицательной обратной связи получают отношение первого входного сигнала к квадрату второго. 15 Изобретение относится к электрическим измерениям и предназначается для измерения отношения электрических величин.Известны магнитоэлектрические гальванометры, содержащие магнитную систему и расйоложенные в ее рабочем зазоре подвижную рамку с элементом, чувствительным к изменению . магйитного поля. 1 О Предлагаемый гальванометр отличается от известных тем, что вкачестве чувствительного элементаиспользован датчик термо- э,д.с.,у одного из торцов которого сйоложен обогреватель.Это позволяет воспроизвестивыходной сигнал, пропорциональныйквадрату ОДНОГО из вхоДных сигна 20лов,На чертеже представлена принципиальная схема предлагаемого магнитоэлектрического гальванометрапреобразователя,лектроизмерительных прибозики АН Молдавской ССР433406 оставительАфОНИНаЗ.Тйданенко. -даытор 7, Иван Тиража Совета Министрови открытийская наб., 4 Изд. И ЖУосударственного комитепо делам изобретенийМосква, 113035 Рауш ПодписноеР ЦИИИП Предприятие Патент, Москва, Г.59, Бережковская наб., 2 3ПРЕД 1 БТ ИЗОБРЕТЕНИЯ1Магнитоэлектрический гальва-. нометр-преобразователь, содержащий . магнитную систему и расположенные в ее рабочем зазоре подвижную рамку с чувствительным к изменению магнитного поля элементом, отлича 4ющийся тем, что, с %елью воспроизведения выходного сигнала, пропор- ционального квадрату одного из ,.входных сигналов, в качестве чувб ствительного элемента использовандатчик термо- э.л.с у одного из торцов которого расйоложен обогреватель.

Смотреть

Заявка

1197120, 20.11.1967

институт прикладной физики Молдавской ССР

Д. А. Булах, Д. В, Гицу, М. А. Л хтман, А. И, Перельберг, С. И. Стримблинг, А. С. Федорко, Т. Я Шрайфельд

МПК / Метки

МПК: G01R 5/00

Метки: 4uila, iwiis-i, гальванометр, гпт10, ёмйпреобразователь, магнитоэлектрический, п.п

Опубликовано: 25.06.1974
