Устройство для сортировки сыпучихматериалов8пт б•••; •lt; п s”, ff v. -; -, •o. ii»
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

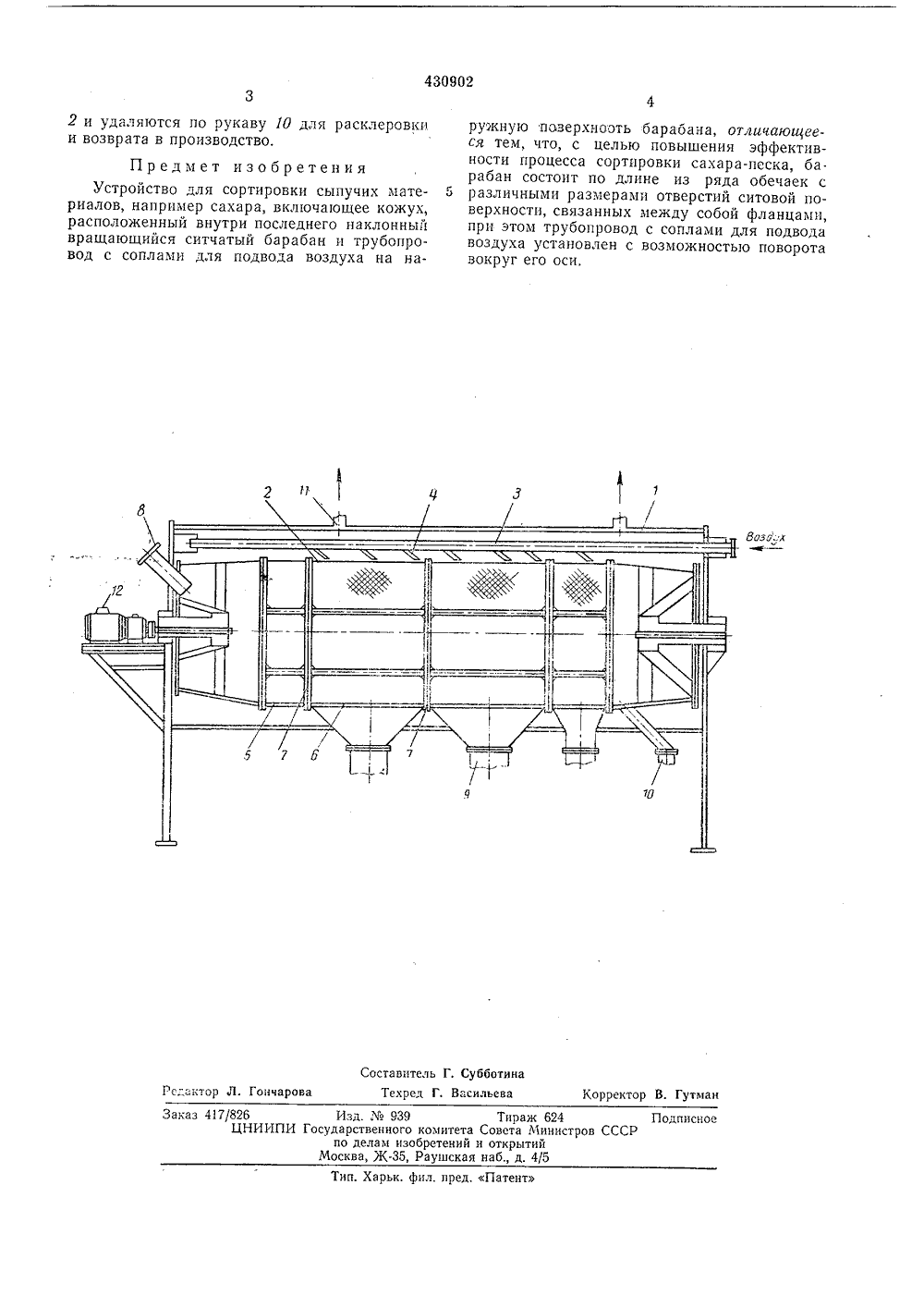

ОП ИСАНИЕ ИЗОЬЕЕтЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республик(б 1) Зависимое от авт. свидетельства -21) 1729746/28 51) М Кл В 07 Ь Государственный комитет Совета Министров СССР по делам изобретенийи открытий(088.8) юллетень2 Дата опубликован писания 1 б.07.7(7 вител ЛЯ СОРТИРОВКИ СЫПУЧИХТЕРИАЛОВ) УСТРОЙСТВ г его рота зможностью и цтя поступ ченияичные рукава 9 -ого по фракциямя удаления комков- для отсасыванияее в производство.во вращение отуктором,едчощим образом.(22) Заявлепо 27,12.71 ( с присоединением заявки (З 2) Приоритет - Опубликовано 05.06,74. Б Изобретение относится к устройствам для сортировки сыпучих материалов и может быть использовано при производстве сахара.Известно устройство для сортировки сыпучих материалов, содержащее кожух, распо ложенный внутри последнего наклонный вращающийся сптчатый барабан и трубопровод с соплами для подвода воздуха на наружную поверхность барабана.Предлагаемое устройство повышает эффек О тивность процесса сортировки сахара-песка, Достигается это тем, что барабан состоит по длине из ряда обечаек с различными размерами отверстий ситовой поверхности, связанных между собой фланцами. Прп этом трубопровод с соплами для подвода воздуха установлен с возможностью поворота вокруг его оси.На чертеже изображено предлагаемое устройство, вид сбоку.Устройство для сортировки сыпучих материалов, например сахара, содержит кожух 1, расположенный внутри него наклонный вра. щающийся ситчатый барабан 2 и трубопровод 3 с соплами 4 для подвода воздуха на наружную поверхность барабана.Барабан 2 состоит по длине из ряда обечаек 5 и б с различными размерами отверстий ситовой поверхности, связанных между собой фланцами 7. Трубопровод 3 с соплами 4 уста- ЗО новлен с во оои.Трубопровод 8 служитсыпучих материалов, эластдля вывода отсортированнматериала, рукав 10 - длматериала, а патрубки 11сахарной пыли и возвратаБарабан 2 приводитсяэлектродвигателя 12 с редРаботает устройство сл Сыпучий материал - сахар-песок, подлежащий сортировке, подается непрерывно по ,трубопроводу 8 в барабан 2. Одновременно в трубопровод 3 нагнетается воздух для беспрерывной продувки и очистки сит от наливающих и задерживающихся на них кристаллов сахара, При этом трубопровод 3 можно поворачивать, устанавливая сопла 4 под любым углом. Это позволяет создавать оптимальные условия подачи воздуха и обеспечивает непрерывное перемещение и сортировку сахара на различные фракции через последовательно установленные обечайки с различным размером отверстий ситовой поверхности.Отсортированный сахар-песок выводится пз устройства по эластичным рукавам 9, а комки сахара перемещаются вдоль барабана. СубботинаВасильева Корректор Гонча Техред тма"актор Заказ 4 Г 7/826ЦНИИПИ Го Изд. Мо 939сударственного комитета по делам изобретенийМосква, Ж.35, Раушская Тираж 624овета Минисоткрытийаб., д. 4/5 ПодписноеСССР п, Харьк. фил. пред. Патент 2 и удаляются по рукаву 10 для расклеровкии возврата в производство. Предмет изобретенияУстройство для сортировки сыпучих материалов, например сахара, включающее кожух, расположенный внутри последнего наклонный вращающийся ситчатый барабан и трубопровод с соплами для подвода воздуха на наружную поверхнооть барабана, отличающееся тем, что, с целью повышения эффективности процесса сортировки сахара-песка, ба.рабан состоит по длине из ряда обечаек с 5 различными размерами отверстий ситовой поверхности, связанных между собой фланцами, при этом трубопровод с соплами для подвода воздуха установлен с возможностью поворота вокруг его оси.
СмотретьЗаявка
1729746, 27.12.1971
Э. П. Летопур, М. А. Нудельман, Л. К. Горский
МПК / Метки
МПК: B07B 1/22
Метки: «б», о•, сортировки, сыпучихматериалов8пт, ъlt
Опубликовано: 05.06.1974
Код ссылки
<a href="https://patents.su/2-430902-ustrojjstvo-dlya-sortirovki-sypuchikhmaterialov8pt-b-lt-p-s-ff-v-o-ii.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для сортировки сыпучихматериалов8пт б•••; •lt; п s”, ff v. -; -, •o. ii»</a>
