Устройство для форл1ирования четверичнокодированных последовательностей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

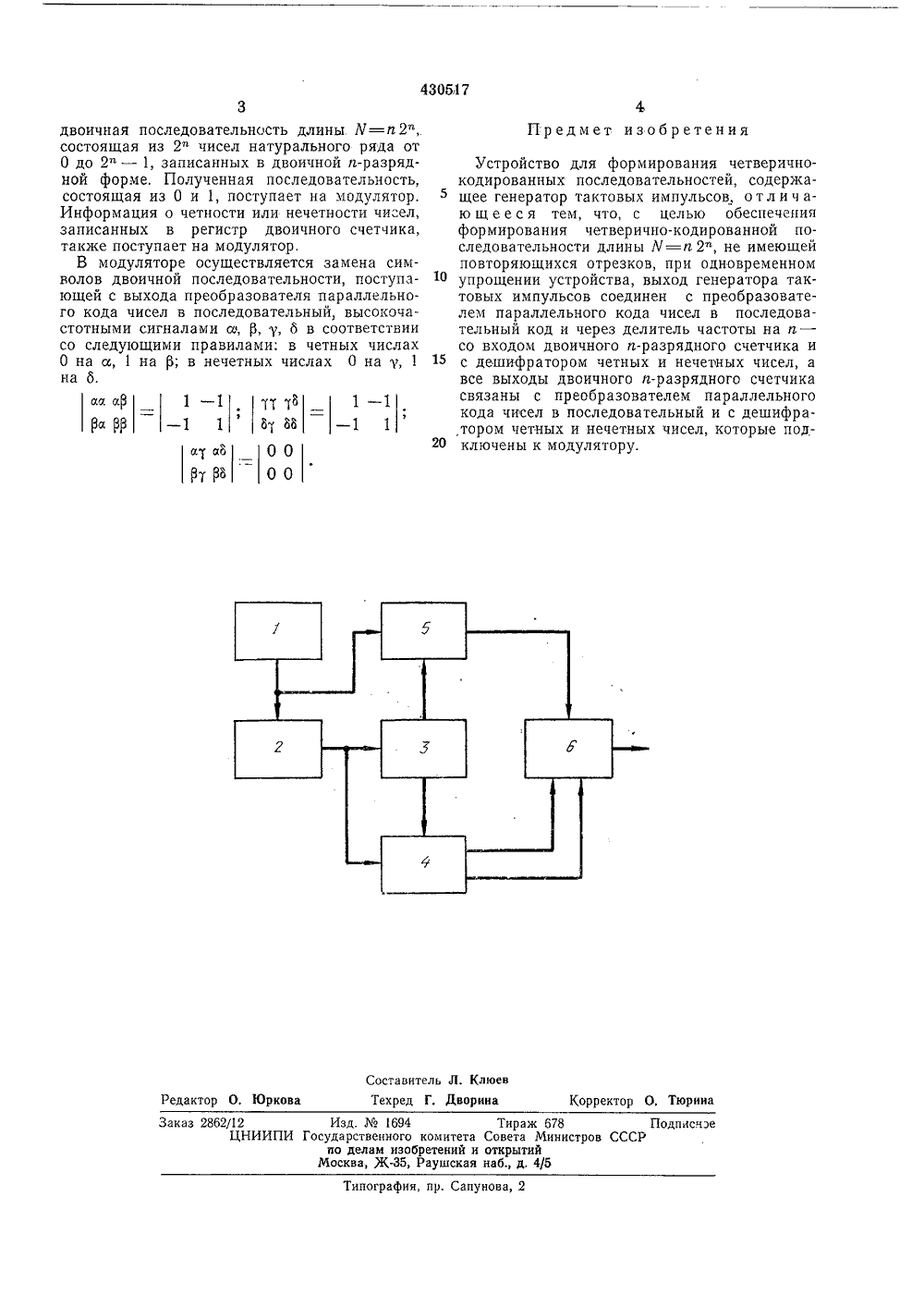

(22) Заявлено 02,02.72 (21) 1747903/26-9 прпсоединепием заягкп сударствеииый камит авета й 1 ииистрав ССС па делам изааретеиийц аткрытий.10.7 ата опубликован писапи 2) Авторы изобретен и Вп 1 Б1 г ев и А. Н. Зерн Л. Л Минский радиотехнический институт 71 Заявите ОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ЧЕТВЕРИЧНОИРОВАННЫХ ПОСЛЕДОВАТЕЛЬНОСТЕЙ 54) 2 зователя параллельного ,овательный получае вся Изобретение относится к генераторам широкополосных шумоподобных сигналов и может быть использовано в радиолокации, радионавигации, радиосвязи и других радиотехнических системах для построения генераторов четверично-кодированных сигналов.Известны устройства для формирования четверично-кодированных последовательностей длины 0=2", построенные по алгоритму Вел ти.Целью изобретения является обеспечение формирования четвер ично-кодированной последовательности длины У=п 2", не имеющей повторяющихся отрезков, при одновременном упрощении устройства.Это достигается тем, что в устройство введены двоичный и-разрядный счетчик, дешифратор четных и нечтных чисел, преобразователь параллельного кода чисел, выра:кенных в двоичной форме, в последовательный, генератор тактовых импульсов, делитель частогы следования тактовых импульсов и модулятор.На чертеже изображена структурная схема предлагаемого устройства.Генератор тактовых импульсов 1 соединен с делителем 2 частоты следования тактовых импульсов. Делитель частоты соединен с двоичным и-разрядным счетчиком 3 и дешифратором 4 четных и нечетных чисел. Преобразователь 5 параллельного кода двоичных чиссл в последовательный соединен с генераторомтактовых импульсов и с двоичным счетчиком.Выход преобразователя 5 соединен с входоммодулятора б, который соединен с дешифра 5 тором четных и нечетных чисел,Генератор тактовых импульсов определяетчастоту следования символов последовательности. Тактовые импульсы поступают на входделителя частоты следования тактовых имО пульсов, в котором осуществляется делениечастоты на п, где и - число разрядов двоичного счетчика.С выхода делителя частоты каждый и-ныйимпульс поступает на вход двоичного счегчи 5 ка и изменяет его состояние. Число возможных состояний двоичного счетчика равно - 2".Числа, занесенные в регистр счетчика в параллельном двоичном коде, поступают на дешифратор четных и нечетных чисел и на преобра 0 зователь параллельпого кода числа в последовательный.На преобразователь параллельного кодачисла в последовательный поступают такжеимпульсы с генератора тактовых импульсов,5 с помощью которых осуществляется последовательный опрос состояний триггеров двоичного счетчика, начиная с младшего или состаршего разряда.На выходе преобраО ода чисел в послед430517 Предмет изобретения аа аР 1 - 1 а РР - 1 1 аТ ао 178Редактор О, Юркова Корректор О, Тюрина Заказ 2862/12 Изд, 1 Чз 1694 Тираж 678 Подписиэе ЦНИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открытий Москва, Ж, Раушская иаб., д, 4/5Типография, пр. Сапунова, 2 двоичная последовательность длины. И=п 2", состоящая из 2" чисел натурального ряда от О до 2" - 1, записанных в двоичной и-разрядной форме. Полученная последовательность, состоящая из О и 1, поступает на модулятор. Информация о четности или нечетности чисел, записанных в регистр двоичного счетчика, также поступает на модулятор.В модуляторе осуществляется замена символов двоичной последовательности, поступающей с выхода преобразователя параллельного кода чисел в последовательный, высокочастотными сигналами а, р, у, б в соответствии со следующими правилами: в четных числах О на а, 1 на р; в нечетных числах О на у, 1 на б. Устройство для формирования четверичнокодированных последовательностей, содержащее генератор тактовых импульсов, отл и ч аю щ е е с я тем, что, с целью обеспечения формирования четверично-кодированной последовательности длины Ж=п 2, не имеющей повторяющихся отрезков, при одновременном 0 упрощении устройства, выход генератора тактовых импульсов соединен с преобразователем параллельного кода чисел в последовательный код и через делитель частоты на и - со входом двоичного п-разрядного счетчика и с дешифратором четных и нечетных чисел, а все выходы двоичного п-разрядного счетчика связаны с преобразователем параллельного кода чисел в последовательный и с дешифратором четных и нечетных чисел, которые под ключены к модулятору.
СмотретьЗаявка
1747903, 02.02.1972
Л. Л. Клюев, А. Н. Зернов Минский радиотехнический институт
МПК / Метки
МПК: H03M 7/46
Метки: последовательностей, форл1ирования, четверичнокодированных
Опубликовано: 30.05.1974
