Дискретный датчик положения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 428432
Авторы: Дейнеко, Залевский, Самоброд, Специальное
Текст

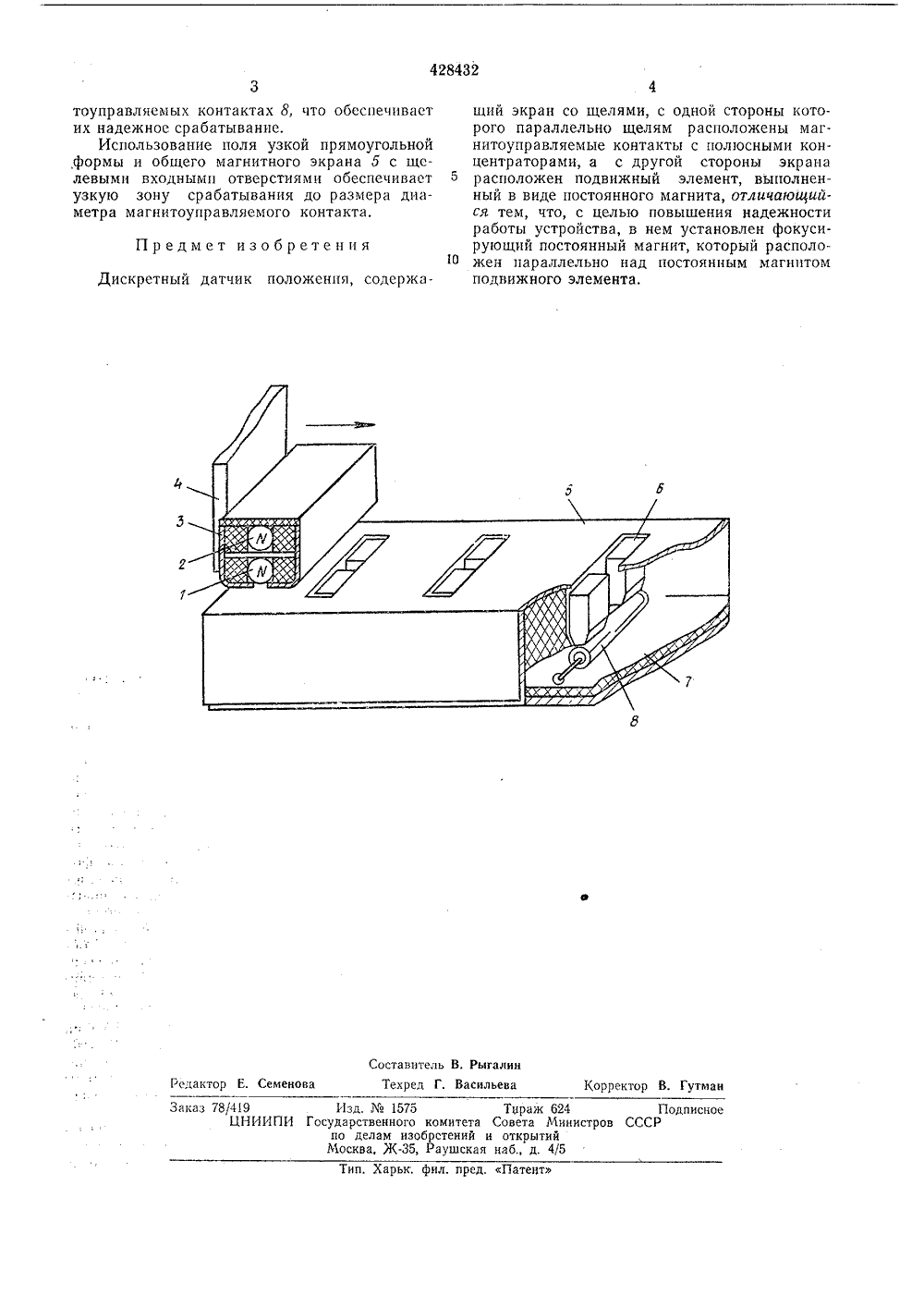

О П И С А Н И Е (1)428432ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистицеских Республик(51) М, Кл. 608 с 9/08 Государственный комитетСавета Министров СССРпо делам изобретенийи открытий(71) Заявитель Специальное конструкторское бюро по проектированию машин для точного литья(54) ДИСКРЕТНЫЙ ДАТЧИК ПОЛОЖЕНИЯ Устройство относится к области автоматизации производственных процессов и устройств программного управления,Известны дискретн " датчики положения, содержащие экран со щелями, с одной стороны которого параллельно щелям расположены магнптоуправляемые контакты с полюс- ными концентраторами, а с другой стороны экрана расположен подвижный элемент, выполненн .й в виде постоянного магнита.Пре,. вложенный дискретный датчик полож.:ния отличается тем, что в нем установлен фокусирующий постоянный магнит, расположенный параллельно над посеянным магнитом подвижного элемента.Такое выполнение позволило повысить надежность работы устройства.На чертеже приведено схематичное изображение предложенного устройства,Дискретный датчик положения содержит подвижный элемент, выполненный пз постоянного магнита 1 фокусирующего магнита 2, формирующего экрана 8 и кронштейна 4, а также содержит преобразователь, выполненный из общего экрана 5 со щелями, концентраторов поля б и платы 7 с магнитоуправлясмыми контактами 8, Кронштейн 4 жестко связывает подвижный элемент с прессплунжером машины (на чертеже не показан),Датчик работает следующим образом,Узел магнитов подвижного элемента жестко связан с прессплунжером машины и, перемецаясь совместно с нпм, обеспечивает повторение этого движения на прсобразователе 5 с магнитоуправляемыми контактами.Узел магнитов подвижного элемента создает поле в виде узкого прямоугольника. Данное иоле формируется экраном 3 пз поля постоянного магнита 1 и дополнительно фокуси руе; я полем магнита 2, расположенногопараллельно рабочему магниту 1 с сохранением той же полярности. Использование фокусирующего магнита 2 обеспечивает получение улучшенной формы и значительно повы шает интенсивность сформированного поля.Магнитоуправляемые контакты 8 расположены против щелевых входных отверстий общего экрана 5, который препятствует рассеянию рабочего магнитного поля в момент дви О жения между магнитоуправляемымп контактами 8.Для дополнительной фокусировки поля намагнитоуправляемых котактах между щелевыми отверстиями общего экрана 5 и магнитоуправляемыми контактамп 8 расположены концентраторы поля б, изготовленные из ферромагнитного материала,При движении узла магнитов поле проходит через щелевые отверстия экрана 5 и фокусируется концентраторами поля на магни428432 Рыгал тавите едактор Е. Семенаказ 78/419ЦНИИПИ Техред Г. Василье ктор В. Гутма Подписно СССРИзд.1575 ударственного по делам изо Москва, Ж,Тирана 624 Совета Министров открытий наб., д. 4/5митет стений аушск Тип. Харьк, фил, пред. Па тоуправляемых контактах 8, что обеспечивает их надежное срабатывание.Использование поля узкой прямоугольной формы и общего магнитного экрана 5 с щелевыми входными отверстиями обеспечивает узкую зону срабатывания до размера диаметра магнитоуправляемого контакта. Предмет изобретенияДискретный датчик положения, содержащий экран со щелями, с одной стороны которого параллельно щелям расположены магнитоуправляемые контакты с полюсными концентраторами, а с другой стороны экрана расположен подвижный элемент, выполненный в виде постоянного магнита, отличающийся тем, что, с целью повышения надежности работы устройства, в нем установлен фокусирующий постоянный магнит, который располо жен параллельно над постоянным магнитомподвижного элемента,
СмотретьЗаявка
1783844, 03.05.1972
А. П. Дейнеко, В. В. Самоброд, С. Б. Залевский, Специальное конструкторское бюро проектированию машин точного лить
МПК / Метки
МПК: H03M 1/22
Метки: датчик, дискретный, положения
Опубликовано: 15.05.1974
Код ссылки
<a href="https://patents.su/2-428432-diskretnyjj-datchik-polozheniya.html" target="_blank" rel="follow" title="База патентов СССР">Дискретный датчик положения</a>
