Способ получения микропровода в стеклянной изоляции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

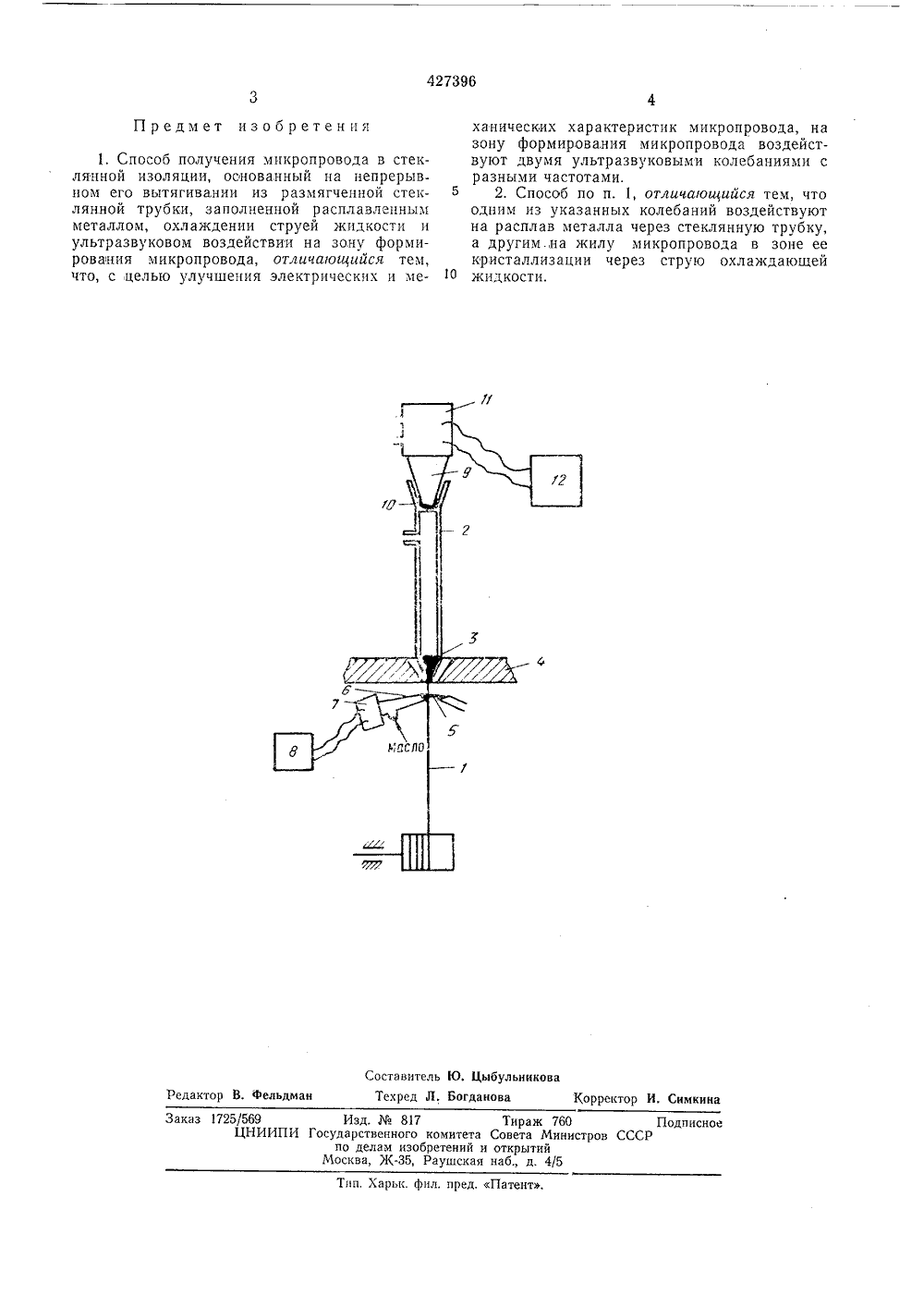

(и) 427396 Союз Советских Социалистицеских Республик(32) Приоритет -Опубликовано 05.05.74,Дата опубликования опи сударственныи комитетавета Министров СССРое делам изобретенийи открытий(088,8) юллетепь ЛЬ 1ания 15.01,75 72) Авторы изобретен Т. Х. Чормоиов, Т, Акабаев, В, В. Михал В. С, Тюиьков и В. И, Филиппов 71) 3 аявитель 54) СПОСОБ ПОЛУЧЕНИЯ МИКРОПРОВОД В СТЕКЛЯННОЙ ИЗОЛЯЦИИИзвестны способы, получения микропровода в стеклянной изоляции по методу А. В, Улитовского, при которых на зону формирования микропровода воздействуют ультразвуковыми колебаниями одной частоты. При этом указанное воздействие осуществляют либо на расплав металла (через питающий стержень или через стеклянную трубку), либо на жилу микропровода в зоне ее кристаллизации через струю охлаждающей жидкости. Указанными способами,не представляется возможным получить микропровод с необходимыми физико-механическими характеристиками.Предлагаемым способом предусматривается воздействие на зону формирования микро- провода двух колебаний с разными частотами. В частности, одним из указанных колебаБий воздействуют на расплав металла через стеклянную трубку, а другим - на жилу микропровода в зоне ее кристаллизации через струю охлаждающей жидкости,На чертеже показано устройствопозволяющее реализовать рассматриваемый способ.Микропровод 1 получают путем вытяжки капилляра из размягченного конца трубки 2 с жидким металлом 3, расплавленным токами высакой частотынаводимыми индуктаром 4.Ввод ультразвуковых колебаний одной частоты (более низкой, в частности 18 - 20 кгпв) на жилу микропровода в зоне ее кристаллизации осуществляется через струю кристаллизнрующей жидкости 5, озвучиваемой излучателем О, соединенным с источником ультразвуковых колебаний 7, питающимся от 5 генератора ультразвуковых колебаний 8.В зону расплава металла ультразвуковыеколебания другой частоты (более высокой, в частности 25 - 30 кгпв) подаются через стеклянную трубку 2, материал которой служит 0 волноводом. Акустический контакт между излучателем 9 и стеклянной трубкой 2 осущест вляется через слой масла 10. Источником ультразвуковых колебаний яв 5 ляется магнитно-стрикционный преобразователь 11, питающийся от ультразвукового генератора 12,Облучение зоны формирования мпкропровода ультразвуковыми колебаниями двух ча 20 стот одновременно позволяет получать мелкозернистую структуру металлической жилы,что повышает механическую прочность какмикропровода, так и спая стекла с металлом.Это также повышает стабильность микропровода и понижает ТКС. Использование рассматриваемого способа литья микропровода впромышленности является определенным шагом в направлении серийного изготовлениямикропроводов повышенных эксплуатацпонЗО ных и технических характеристик.427396 Предмет изобретения Составитель Ю. ЦыбульниковаРедактор В. Фельдман Техред Л. Богданова Корректор И. Симки каз 1725/569ЦНИИП Изд. 1 ЧЬ 817Государственного комитет по делам изобретений Москва, Ж, Раушска Тираж 760Совета Министров Соткрытийнаб., д. 4/5 одписное ип. Харьк. фил. пред. Патент. 1. Способ получения микропровода в стеклянной изоляции, основанный на непрерывном его вытягивании из размягченной стеклянной трубки, заполненной расплавленным металлом, охлаждении струей жидкости и ультразвуковом воздействии на зону формирования микропровода, отличающийся тем, что, с целью улучшения электрических и механических характеристик микропровода, на зону формирования микропровода воздействуют двумя ультразвуковыми колебаниями с разными частотами.2. Способ по п. 1, отличающийся тем, что одним из указанных колебаний воздействуют на расплав металла через стеклянную трубку, а другим.,на жилу микропровода в зоне ее кристаллизации через струю охлаждающей жидкости.
