Трансформатор на витом ленточном разрезном сердечнике броневого типа с тенловымшунтом
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 426247
Авторы: Бландова, Каретникова
Текст

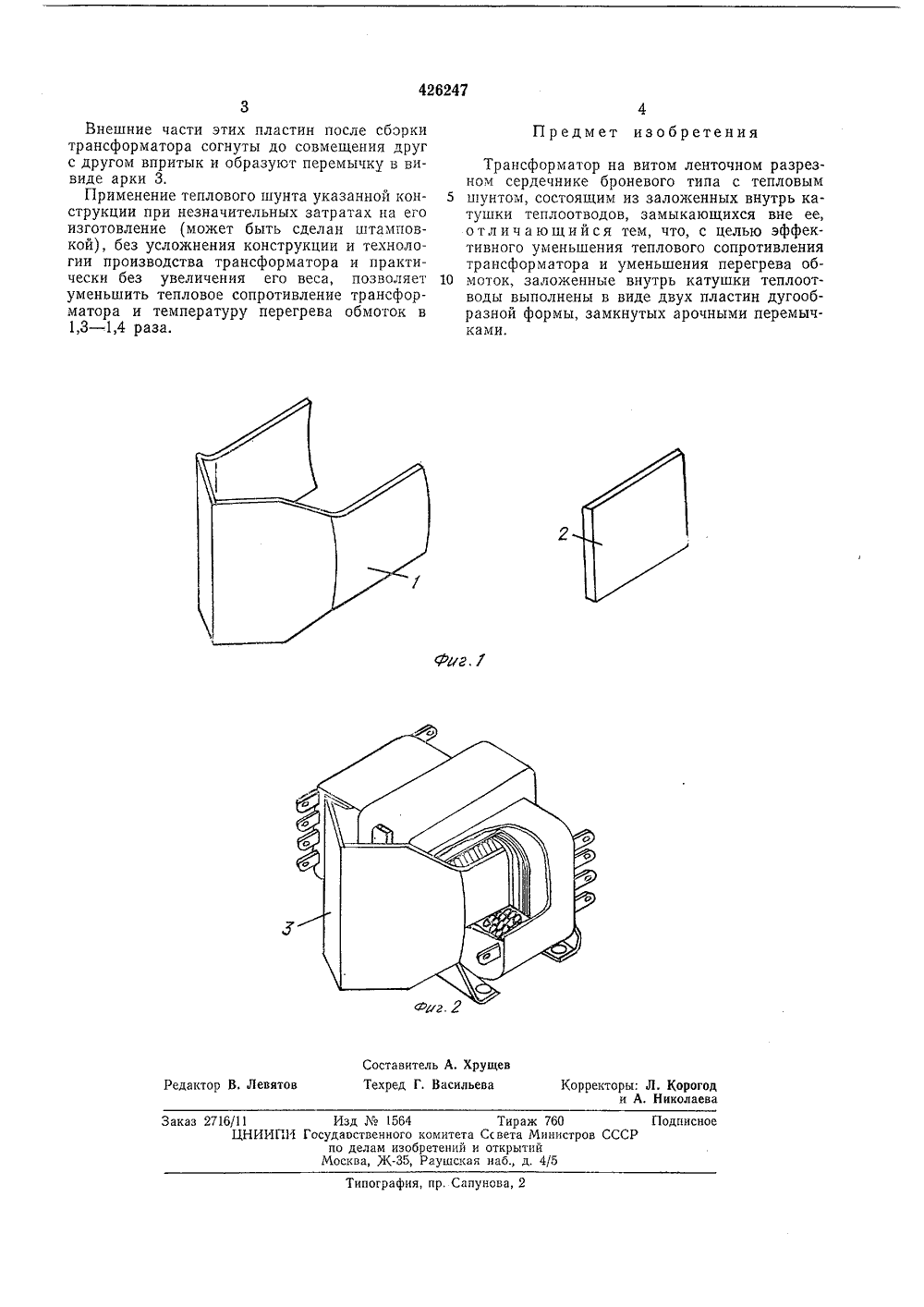

ОЛИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ п 1 426247 Союз СоветскихСоциалистическихРеспублик(51) М. Кл, Н 011 27/22Р 281 3/06 с присоединением заявки32) ПриоритетОпубликовано 30.04.74. Бюллетень16Дата опубликования описания 27.10.74 Государственный иомитеСовета Министров СССРпа делам изооретенийн открытий(54) ТРАНСФОРМАТОР НА ВИТОМ АЗРЕЗНОМ СЕРДЕЧНИКЕ БРОНЕВОГО ШУНТОМ2 Изобретение относится к электроиндукционным устройствам, преимущественно к дросселям и трансформаторам для радиоэлектронных схем,Известны трансформаторы с тепловым шунтом, в которых заложенный внутрь катушки теплоотвод имеет форму плоского полукольца или цилиндрического кольца и прилегает к торцу (или соответственно к цилиндрической поверхности) сердечника, а концы теплоотвода выведены наружу и находятся в непосредственном тепловом контакте с крепежным элементом, служащим для закрепления трансформатора на шасси.Недостатком этой конструкции является то, что теплоотвод не уменьшает основного теплового сопротивления трансформатора, определяющего перегрев обмоток, т. е. теплового сопротивления границы поверхность трансформатора - среда, а только выравнивает температурное поле внутри трансформатора, Кроме того, использование теплоотводов подобных конструкций встречает ряд трудностей, обусловленных необходимостью крепления их внешней части на шасси. При креплении теплового шунта на теплоизоляционном шасси снижается эффект теплоотвода, а при креплении на теплопроводном - возникает опасность перегрева соседних элементов, размещенных на том же шасси,Тепловои шунт, расположенныи между обмотками трансформатора, с целью увеличения эффективности теплоотвода, увеличения теплорассеивающей поверхности, уменьшения пе регрева обмоток, выполнен из двух частей,причем внешняя часть имеет форму арки и замыкает пластины внутренней части шунта.Выполнение теплоотвода в форме дугообразных пластин, замыкающихся перемычкой ароч ного типа, которая не соприкасается с крепежной арматурой трансформатора, повышает эффективность теплоотвода за счет теплообмена, вызываемого движением воздуха в пространстве между теплоотводом и сердечником. На фиг. 1 показан тепловой шунт предлагаемого трансформатора, на фиг. 2 - предлагаемый трансформатор в сборе.Тепловой шунт 1, выполненный, например, 0 при помощи штамповки из материала с хорошей теплопроводностью, надевают после сборки трансформатора между слоями обмотки на гильзу или на сердечник, на место покрытых теплопроводной изоляционной пастой вклады шей 2, которые были предварительно заложены в катушку и удалены из нее после намотки,Предлагаемый тепловой шунт в целях упрощения сборки трансформатора может выполняться из двух одинаковых пластин, которые 0 закладывают во время намотки катушки.Подписи Заказ 216/11ЦНИ Изд в 1564 даоственного комитета по делам изобретений и осква, Ж, РаушскаТираж 760Сс вета Министров ССоткрытийнаб., д. 4/5 И Го ипогра фия, пр. С а пупов а,3Внешние части этих пластин после сборки трансформатора согнуты до совмещения друг с другом впритык и образуют перемычку в вивиде арки 3,Применение теплового шунта указанной конструкции при незначительных затратах на его изготовление (может быть сделан штамповкой), без усложнения конструкции и технологии производства трансформатора и практически без увеличения его веса, позволяет уменьшить тепловое сопротивление трансформатора и температуру перегрева обмоток в 1,3 - 1,4 раза. Предмет изобретения Трансформатор на витом ленточном разрезном сердечнике броневого типа с тепловым 5 шунтом, состоящим из заложенных внутрь катушки теплоотводов, замыкающихся вне ее, отличающийся тем, что, с целью эффективного уменьшения теплового сопротивления трансформатора и уменьшения перегрева об моток, заложенные внутрь катушки теплоотводы выполнены в виде двух пластин дугообразной формы, замкнутых арочными перемычками.
СмотретьЗаявка
1776548, 24.04.1972
Е. С. Бландова, Е. И. Каретникова
МПК / Метки
МПК: F28F 3/06, H01F 27/22
Метки: броневого, витом, ленточном, разрезном, сердечнике, тенловымшунтом, типа, трансформатор
Опубликовано: 30.04.1974
Код ссылки
<a href="https://patents.su/2-426247-transformator-na-vitom-lentochnom-razreznom-serdechnike-bronevogo-tipa-s-tenlovymshuntom.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор на витом ленточном разрезном сердечнике броневого типа с тенловымшунтом</a>
