Формирователь импульсных последовательностейп п т бе; шер18в

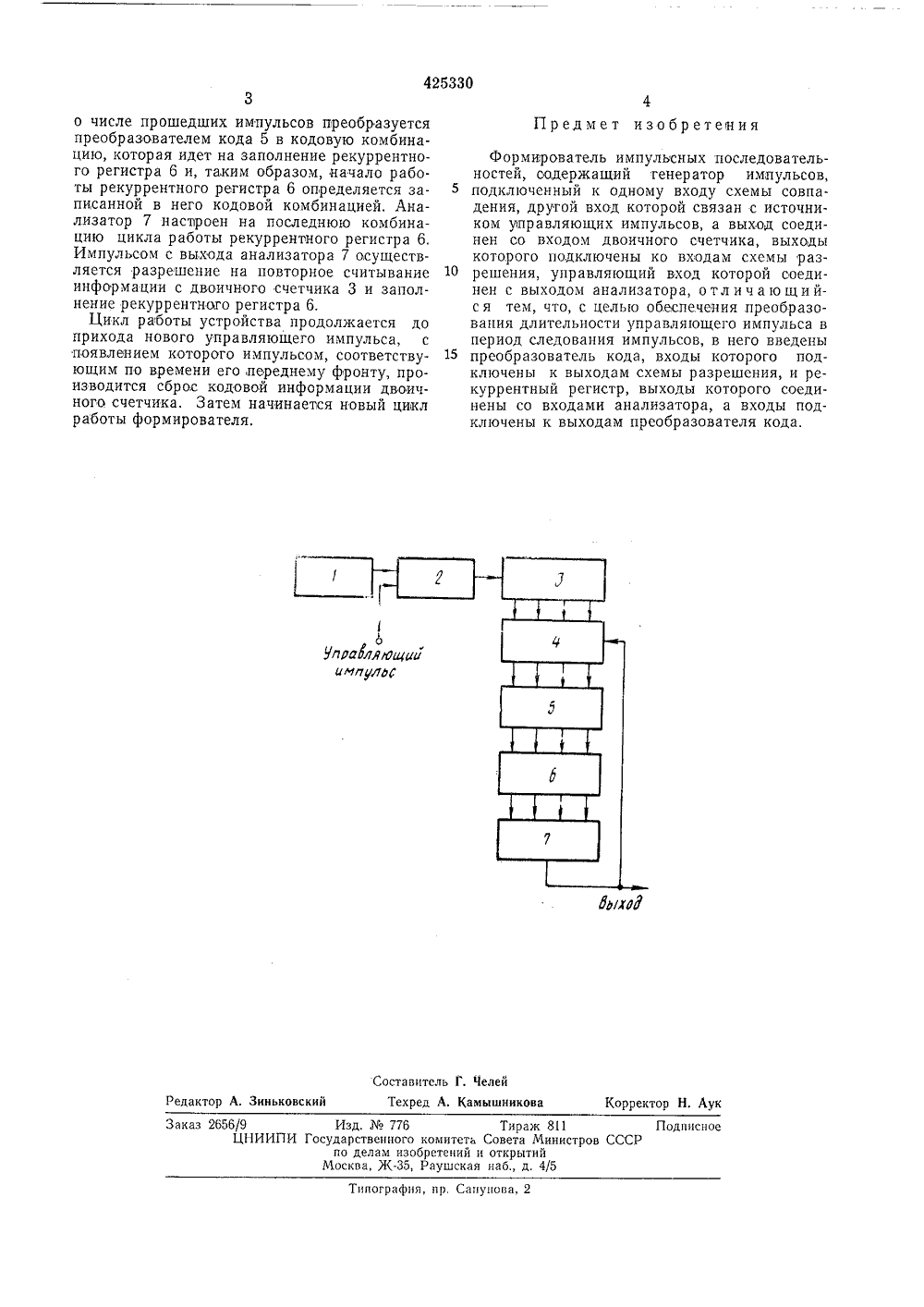

р 1 425330 ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(22) Заявлено 06.06.72 (21) 1793255/26-9 51) М. Кл. Н 031 с 382 заявкирисоединен Гасударственный комитет Совета Министров СССР по делам изобретений и открытий(32) Приори 53) УДК 621.374(088.8) Бюллетень1 публиковано 25.04,7 Дата опубликования описания 26.09.7 2) Авторы изобретения В. Вакарь и А. В. СуздалеИзобретение относится к импульсной технике и может быть использовано в устройствах автоматики, измерительной техники, радиолокации и радионавигации для преобразования длительности импульсов в импульсные последовательности,Известен формирователь импульсных последовательностей, содержащий генератор импульсов, подключенный к одному входу схемы совпадения, другой вход которой связан с источником управляющих импульсов, а выход соединен со входом двоичного счегчика, выходами подключенного ко входам схемы разрешения, управляющий вход которой соединен с выходом анализатора,Однако известный формирователь пе обеспечивает преобразование длительности управляющего импульса в период следования импульсов,Целью изобретения является обеспечение преобразования длительности управляющих импульсов в период следования импульсов.Для этого в формирователь введены преобразователь кода, входы которого подключены к выходам схемы разрешения, и рекуррентный регистр, выходы которого соединены со входами анализатора, а входы подключены к выходам преобразователя кода.На чертехке приведена блок-схема формирователяя. Формирователь импульсных последовательностей содержит генератор импульсов 1, подключенный к одному входу схемы совпадения 2, другой вход которой связан с источником 5 управляющих импульсов, а выход соединен совходом двоичного счетчика 3, схему разрешения 4, преобразователь кода 5, рекуррентный регистр 6 и анализатор 7, Выходы двоичного счетчика 3 подключсны ко входам схемы раз решения 4, управляющий вход которой соединен с выходом анализатора 7. Выходы схемы разрешения 4 подключены ко входам преобразователя кода 5, выходы которого подключены ко входам рекуррентного регистра 6.15 Выходы рекуррентного регистра 6 соединенысо входами анализатора 7.Формирователь импульсных последовательностей работает следующим образом,На схему совпадения 2 подается управляю щий импульс определенной длительности иимпульс с генератора импульсов 1, С выхода схемы совпадения 2 пачка импульсов, число которых определяется длительностью управляющего импульса, поступает на двоичный 25 счетчик 3, который фиксирует число импульсов пачки, Считывание числа импульсов пачки преобразователем кода 5 происходит через схему разрешения 4 импульсом запуска, соответствующим по времени заднему фронту упЗо равляющего импульса. Двоичная информация425330 Формирователь импульсных последовательностей, содержащий генератор импульсов, 5 подключенный к одному входу схемы совпадения, другой вход которой связан с источником управляющих импульсов, а выход соединен со входом двоичного счетчика, выходы которого подключены ко входам схемы раз решения, управляющий вход которой соединен с выходом анализатора, отличающийс я тем, что, с целью обеспечения преобразования длительности управляющего импульса в период следования импульсов, в него введены 15 преобразователь кода, входы которого подключены к выходам схемы разрешения, и рекуррентный регистр, выходы которого соединены со входами анализатора, а входы подключены к выходам преобразователя кода. ЮЛИ Составитель Г, Челейдактор А. Зиньковский Техред А. Камышин орректор Н. Аук Тираж 811Совета Министрооткрытийнаб., д. 4/5 одписное го комитета изобретений 35, Раушска шография, пр. Сапунова,о числе прошедших импульсов преобразуется преобразователем кода 5 в кодовую комбинацию, которая идет на заполнение рекуррентного регистра 6 и, таким образом, начало работы рекуррентного регистра 6 определяется записанной в него кодовой комбинацией. Анализатор 7 наспроен на последнюю комбинацию цикла работы рекуррентного регистра 6. Импульсом с выхода анализатора 7 осуществляется разрешение на повторное считывание информации с двоичного счетчика 3 и заполнение рекуррентнаго регистра 6,Цикл работы устройства продолжается до прихода нового управляющего импульса, с появлением которого импульсом, соответствующим по времени его,переднему фронту, производится сброс кодовой информации двоичного счетчика. Затем начинается новый цикл работы формирователя. каз 2656/9 Изд.7 ЦНИИПИ Государственно по делам Москва, Ж Предмет изобретения
