Ждущий мультивибраторвптбшл тттп
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

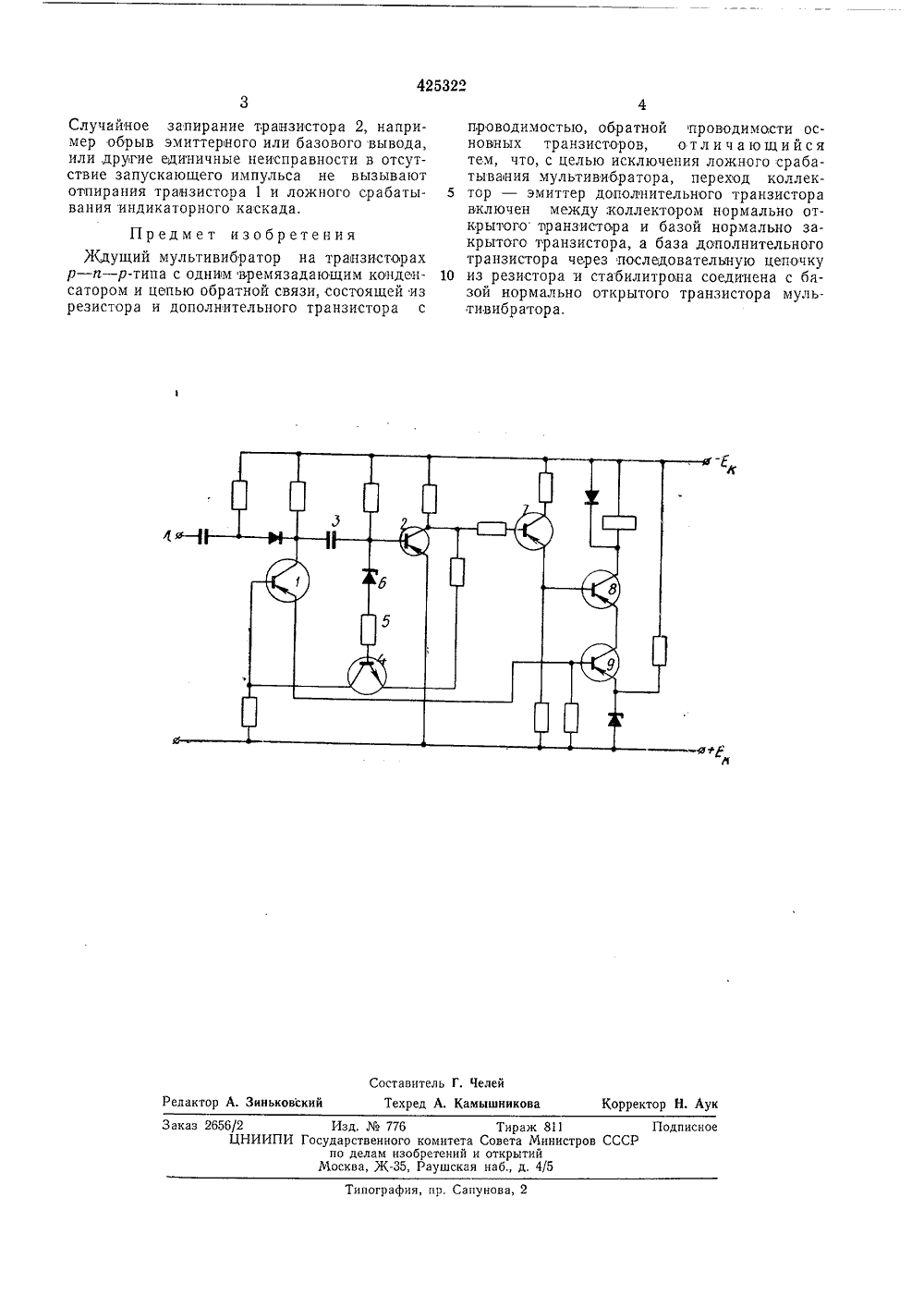

пц 425322 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51) М ипением заявкис прис осударственный камите Совета Министров ССС по делам изобретенийи открытий риоритет 3) УДК 621,373.52(088,8) публиковано 25.04.74, Бюллетень15 Дата опуб вания описания 26 2) Авторы изобретен А. Семенов, Н сарук и Л. П. Хандошко(71) Заявитель 54) ЖД Изобретение относится к импульсной технике и может быть использовано в устройствах автоматического контроля и угоравления в качестве элемента задержки повышенной надежности.Известен ждущий мультивибратор на транзисторах р - и - р-типа проводимости с одним времязадающим конденсатором и цепью обратной связи, состоящей из резистора и дополнительного транзистора с проводимостью, обратной проводимости основных транзистоОднако в известном ждущем мультивибраторе возмоино ложное срабатывание последующих устройств при отказе нормально открытого трасчзистора мультивибратора.Целью изобретения является исключение ложного срабатывания мультивибратора.Для этого переход коллектор - эмиттор дополнительного транзистора включен между коллектором нормально открытого транзистора и базой нормально закрытого транзистора, а база дополцителыного транзистора через последовательную цепочку из резистора и стабилитрона соединена с базой нормально открытого транзистора мультивибратора.На чертеже приведена принципиальная электрическая схема.5 Кдущий мультивибратор выполнен на транзисторах 1, 2 р - п - р-типа проводимости с одним времязадающим конденсатором 3 и цепью обратной связи, состоящей из дополнительного транзистора 4 с проводимостью, обратной проводимости основных транзисторов, резистора 5 и стабилитрона б. Нагрузкой мультивибратора является индикаторный каскад, выполнснный на транзисторах 7, 8, 9. Переход коллектор - эмиттер дополнительного транзистора 4 включен между коллектором 0 транзистора 2, находящегося в исходном состоянии открытым, и базой транзистора 1, закрытого в исходном состоянии. База дополнительного транзистора 4 через последовательную цепочку из резистора 5 и стабилит рона б соединена с базой нормально открытого транзистора 2 мультивибратора.Мультивибратор,работает следующим образом.При запуске мультивибратора положитель ный зап скающий импульс запирает нормально открытый транзистор 2 и одновременно пробивает стабилитроц 6, поступая на базу дополнительного транзистора 4, Транзистор 4 открывается, и обратная связь восстанавли вгстся на время формирования выходногоимпульса, длительность которото определяется временем разряда конденсатора 3. Срабатывание индикаторного каскада на транзисторах 7, 8, 9 происходит только при откры том транзисторе 1 и закрытом транзисторе 2.11 Подписноистров СССР Заказ 2656/2 Изд.776 ЦНИИПИ Государственного ко по делам изобре Москва, Ж, РаТираж 8тета Совета Минний и открытийшская наб д. 4/5 пография, пр. Сапунова,Случайное запирание транзистора 2, например обрыв эмиттерного или базового вывода, или другие единичные неисправности в отсутствие запускающего импульса не вызывают отпирания транзистора 1 и ложного срабатывания индикаторного каскада. Предмет изобретенияЖдущий мультивибратор на транзисторах р - а - р-типа с одином времязадающим конденсатором и цепью обратной связи, состоящей из резистора и дополнительного транзистора с проводимостью, обратной проводимости основных транзисторов, о т л и ч а ю щ и й с я тем, что, с целью исключения ложного срабатывания мультивибратора, переход коллек тор - эмиттер дополнительного транзисторавключен между коллектором нормально открытого пранзистора и базой нормально закрытого транзистора, а база дополнительного транзистора через последовательную цепочку 10 из резистора и стабилитрона соединена с базой нормально открытого транзистора мультивибратора.
СмотретьЗаявка
1816437, 31.07.1972
М. А. Семенов, Н. Я. Цесарук, Л. П. Хандошко
МПК / Метки
МПК: H03K 3/284
Метки: ждущий, мультивибраторвптбшл, тттп
Опубликовано: 25.04.1974
Код ссылки
<a href="https://patents.su/2-425322-zhdushhijj-multivibratorvptbshl-tttp.html" target="_blank" rel="follow" title="База патентов СССР">Ждущий мультивибраторвптбшл тттп</a>
