Щеткодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 423216
Автор: Платов
Текст

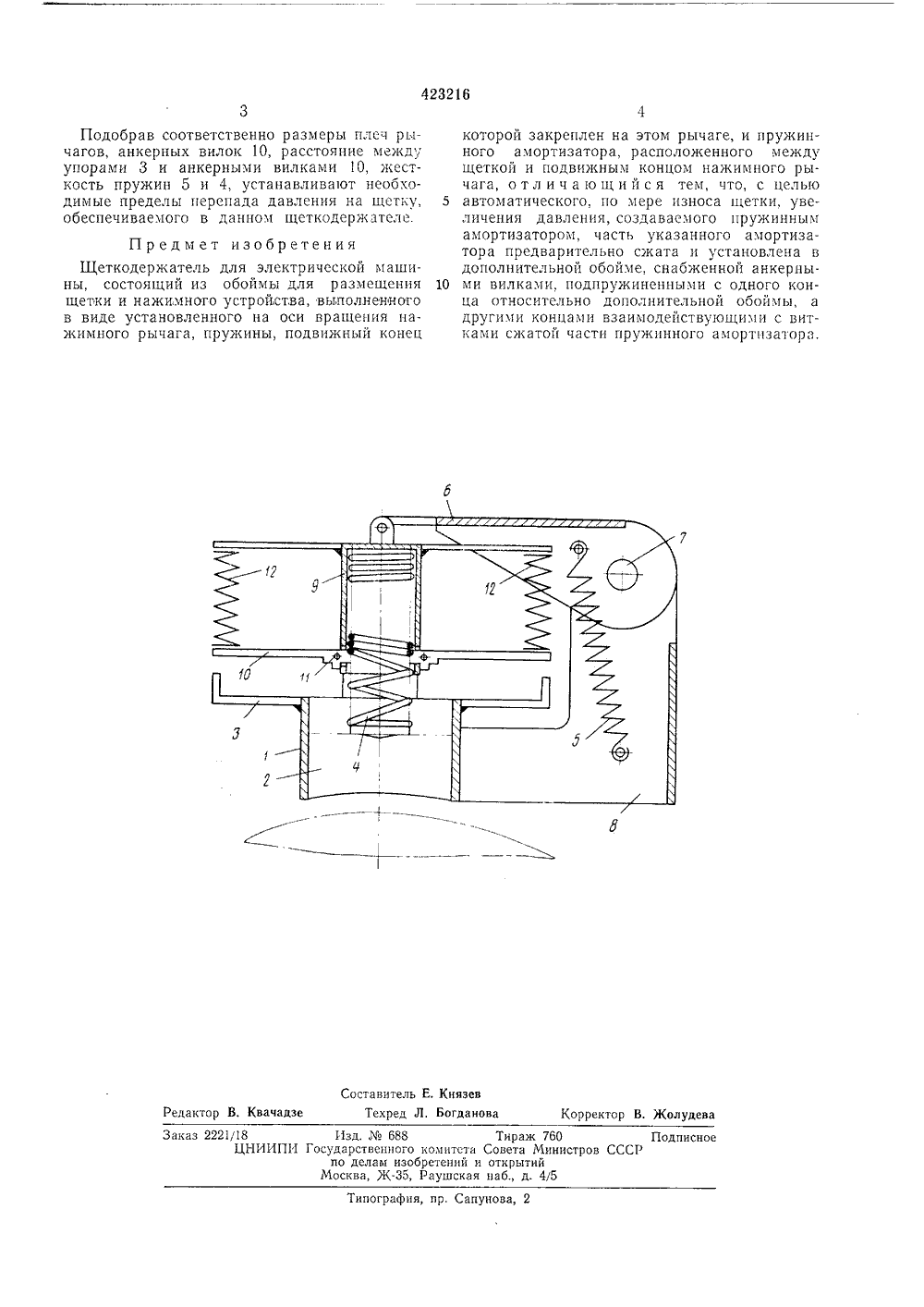

(11) 423216 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(21) 1806716/2заявки М присоединением осударственныи комитетСовета Министров СССРпа делам изасретеннйи открытий,047,5 (088.8) юллетень13 ковано 05.04.74 ата опубликования исания 05,0 2) Автор изобрете А, С, Плато 1) Заявите 54) ЩЕТКОДЕРЖАТЕ Изобретение касается конструкции щеткодержателей электрических машин, обеспечивающих непрерывный токосъем с вращаемых деталей, например коллектора или контактных колец. 5 Известны конструкции щеткодержателей с рычажно-пружинным нажимным устройством и амортизатором, установленным между щеткой и нажимным рычагом.Предложенный щеткодержатель обеспечива ет по мере износа щетки автоматическое увеличение давления на щетку, создаваемое амортизатором, в результате чего несмотря на то, что давление, создаваемое основной пружиной нажимного устройства, по мере износа 15 щетки будет уменьшаться, общее давление нг щетку будет поддерживаться в определенных пределах практически постоянным.Сущность изобретения поясняется чертежом. 20Предложенный щеткодержатель включает обоиму 1 для размещения щетки 2; закрепленные на обойме 1 упоры 3; амортизаторы 4;нажимную пружину 5, подвижныи конец которой закреплен на нажимном рььчаге б, ново рачивающемся на оси 7, неподвижной относительно корпуса 8; дополнительную обойму 9, в которой расположена часть амортизатора 4 в сжатом состоянии; анкерные вилки 10, вращающиеся относительно осей 11; и пружишл 30 12, установленные между большими плечами рычагов анкерных вилок и дополнительной обоймой 9. Другие плечи этих рычагов, снабженные на концах анкерными вилками, взаимодействуют с помощью последних с витками пружинного амортизатора 4, обеспечивая стопорение их в сжатом состоянии,В процессе работы усилие, создаваемое пружиной 5 посредством рычага 6, передается на обойму 9 и через амортизатор 4 на щетку 2. По мере износа щетки 2 обойма 9 вместе с анкерными вилками 10 будет опускаться, а усилие нажатия на щетку несколько падать, При движении обоймы 9 рычаги анкерных вилок 10 ложатся на упоры 3 и будут поворачиваться на оси 11. При достижении наперед заданного угла поворота виток части пружинного амортизатора, находящегося в сжатом состоянии, выйдет из взаимодействия с анкер- ными вилками, увеличив тем самым величину давления, создаваемого амортизатором 4. Увеличение давления приведет к подъему обоймы 9 и стопорению анкерными вилками следующих витков пружины амортизатора, находящейся в дополнительной обойме,Указанный цикл увеличения давления за счет высвобождения предварительно сжатых витков пружины амортизатора 4 повторяется несколько раз по мере износа щетки в процессе ее работы.423216 Составитель Е. КнязевРедактор В. Квачадзе Техред Л, Богданова Корректор В. Жолудева Заказ 2221/18 Изд.688 Тираж 760 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж.35, Раушская наб., д. 4/5Типограф ия, и р. Сапунова, 2 Подобрав соответственно размеры плеч рычагов, анкерных вилок 10, расстояние между упорами 3 и анкерными вилками 10, жесткость пружин 5 и 4, устанавливают необходимые пределы перепада давления на щетку, обеспечиваемого в данном щеткодержателе. П р ед м ет изобретенияЩеткодержатель для электрической машины, состоящий из обоймы для размещения щетки и нажимного устройства, выполненного в виде установленного на оси вращения нажимного рычага, пружины, подвижный конец которой закреплен на этом рычаге, и пружинного амортизатора, расположенного между щеткой и подвижным концом нажимного рычага, отличающийся тем, что, с целью 5 автоматического, по мере износа щетки, увеличения давления, создаваемого пружинным амортизатором, часть указанного амортизатора предварительно сжата и установлена в дополнительной обойме, снабженной анкерны ми вилками, подпружиненными с одного конца относительно дополнительной обоймы, а другими концами взаимодействующими с витками сжатой части пружинного амортизатора,
СмотретьЗаявка
1806716, 10.07.1972
А. С. Платов
МПК / Метки
МПК: H01R 39/40, H02K 13/00
Метки: щеткодержатель
Опубликовано: 05.04.1974
