Устройство реверсивного счетасинхронизированных импульсов за тактовыйинтервал вычислительного устройства

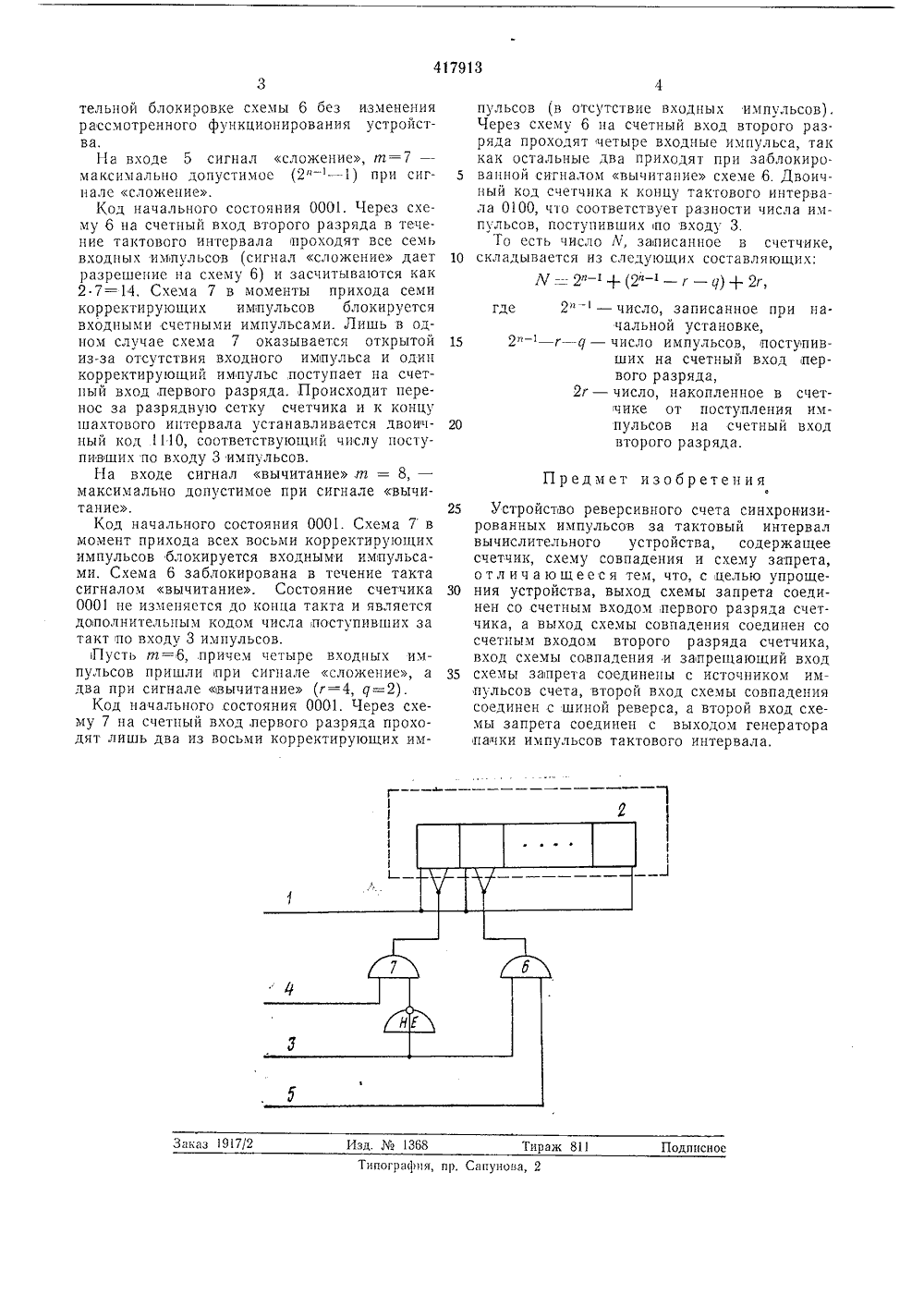

Я.оео, высит:;оО П И С А Н И Е 1 н 417 ЯЗИЗОБРЕТЕНИЯК АВТОРСИОМУ СВйДЕТЕЛЬСТВУ Союз Советских Социапистицеских Республик(32) ПриоритетОпубликовано 28,11,1974. Бюллетень М 8Дата опубликования описания 12,08,74 Кл, Н 031 с 23/2 Государственный комитетСовета Министров СССРпо делам изобретенийи открытий(54) УСТРОЙСТВО РЕВЕРСИВНОГО СЧЕТА СИНХРОНИЗИРОВАННЪХ ИМПУЛЬСОВ ЗА ТЛКТОВЪЙ ИНТЕРВАЛ ВЬ 1 Ч И СЛ ИТЕЛ ЬНОГО УСТРОЙСТВА2 чета им- совпадеИзобретение относится к импульсной технике.Известно устройство реверсивпого спульсов, содержащее счетчик, схемуция и схему запрета.Цель изобретения - упрощение устройства.Для этого выход схемы запрета соединен со счетным входом первого разряда счетчика, а выход схемы совпадения соединен со счетцым входом второго разряда счетчика, вход схемы совпадения и запрещающий вход схемы запрета соединены с источником импульсов счета, второй вход схемы совпадеция соедицец,с шиной реверса, а второй вход схемы запрета соединен с выходом генератора пачки импульсов тактового интервала.На чертеже показана схема предлагаемого устройства.В начале тактового интервала по входу 1 поступает импульс установки устройства в начальное состояние. Оц переключает значащие разряды счетчика 2 в состояние 0, знаковый - в состояние 1.Входные счетные импульсы поступают в устройство по входу 3 сипхроццо с поступающими по входу 4 корректирующими импульсами. Для случая произвольной по времеци последовательности входных импульсов цеобходимо сицхроцизирующее устройство. Число корректирующих импульсов выбрацо 2 за тактовый интервал, число ца счетчике от поступлсция входцых импульсов может быть 2" - 1(У(2 ц- 1.5 В коцце тактового интервала код, зацисаццый в счетчике, соответствует числу поступивших цо входу 3 импульсов. При этом положительцыс числа фиксируются в прямом коде, отрицательные - в дополнительном коде.10 Рассмотрим работу устройства ца нескольких примерах для случая и = 4 (чегырехразрядцый счетчик).Число корректирующих импульсов можетбыть выбрано 2 (2 й - 1).15 При начальной установке всех разрядовсчетчика в состояние 0 число корректирующих импульсов выбирают из условия 2 -2/г,На входе 5 сигнал сложецие, т=О. Колначального состояния счетчика 0001. При от сутствци вхолцых импульсов ца входе 3 схема 6 совпалецця заблокирована, а схема 7 совпадепця в течение всего тактового интервала открыта лля корректирующих импульсов. Оцц в количестве восьми (2" ) посту Б пают ца счстцый вход млалшего разряда счет,ика, происходит перенос за разрядную сетку устацавлцвается кол 0000, что соответствует числу поступивши по вхолу 3 импульсов.Наличие сигнала вычцтацие ца входе 5 30 лля случая и=О приводит лишь к лополци417913 где 20 аназ 197 Изд.13 аж 811 Подписное Типографии, пр, Сапунова,тельной блокировке схемы 6 без изменения рассмотренного функционирования устройства.На входе 5 сигнал сложение, т=7 - гяаксимально допустимое (2"- - 1) при сигнале сложение.Код начального состояния 0001. Через схему 6 на счетный вход второго разряда в течение тактового интервала проходят все семь входных импульсов (сигнал сложение дает разрешение на схему 6) и засчитываются как 2 7=14, Схема 7 в моменты прихода семи корректирующих импульсов блокируется входными счетными импульсами. Лишь в одном случае схема 7 оказывается открытой из-за отсутствия входного импульса и один корректирующий импульс поступает на счетный вход, первого разряда. Происходит перенос за разрядную сетку счетчика и к концу шахтового интервала устанавливается двоичный код 1110, соответствующий числу поступивших по входу 3 импульсов,На входе сигнал вычитание т = 8, - максимально допустимое при сигнале вычитание.Код начального состояния 0001. Схема 7 в момент прихода всех восьми корректирующих импульсов блокируется входными импульсами. Схема 6 заблокирована в течение такта сигналом вычитание. Состояние счетчика 0001 це изменяется до конца такта и является дополнительным кодом числа поступивших за такт по входу 3 импульсов.Пусть т=6, причем четыре входных импульсов пришли при сигнале сложение, а два при сигнале вычитание (г=4, д=2).Код начального состояния 0001. Через схему 7 на счетный вход, первого разряда проходят лишь два из восьми корректирующих импульсов (в огсутствие входных импульсов).Через схему 6 на счетный вход второго разряда проходят четыре входные импульса, так как остальные два приходят при заблокиро ванной сигналом вычитание схеме 6. Двоичный код счетчика к концу тактового интервала 0100, что соответствует разности числа импульсов, поступивших по входу 3.То есть число Л, записанное в счетчике, 10 складывается из следующих составляющих:М:. 2"-+ (2"- - г - д) + 2 г,2"- - число, записанное при начальной установке,2" в- г - о - число импульсов, поступивших на счетный вход первого разряда,2 г - число, накопленное в счетчике от поступления импульсов на счетный входвторого разряда. Предмет изобретения25 Устройство реверсивного счета синхронизированных импульсов за тактовый интервал вычислительного устройства, содержащее счетчик, схему совпадения и схему запрета, отличающееся тем, что, с целью упроще ния устройства, выход схемы запрета соединен со счетным входом первого разряда счетчика, а выход схемы совпадения соединен со счетным входом второго разряда счетчика, вход схемы совпадения и запрещающий вход 35 схемы запрета соединены с источником импульсов счета, второй вход схемы совпадения соединен с шиной реверса, а второй вход схемы запрета соединен с выходом генератора пачки импульсов тактового интервала.
