417767

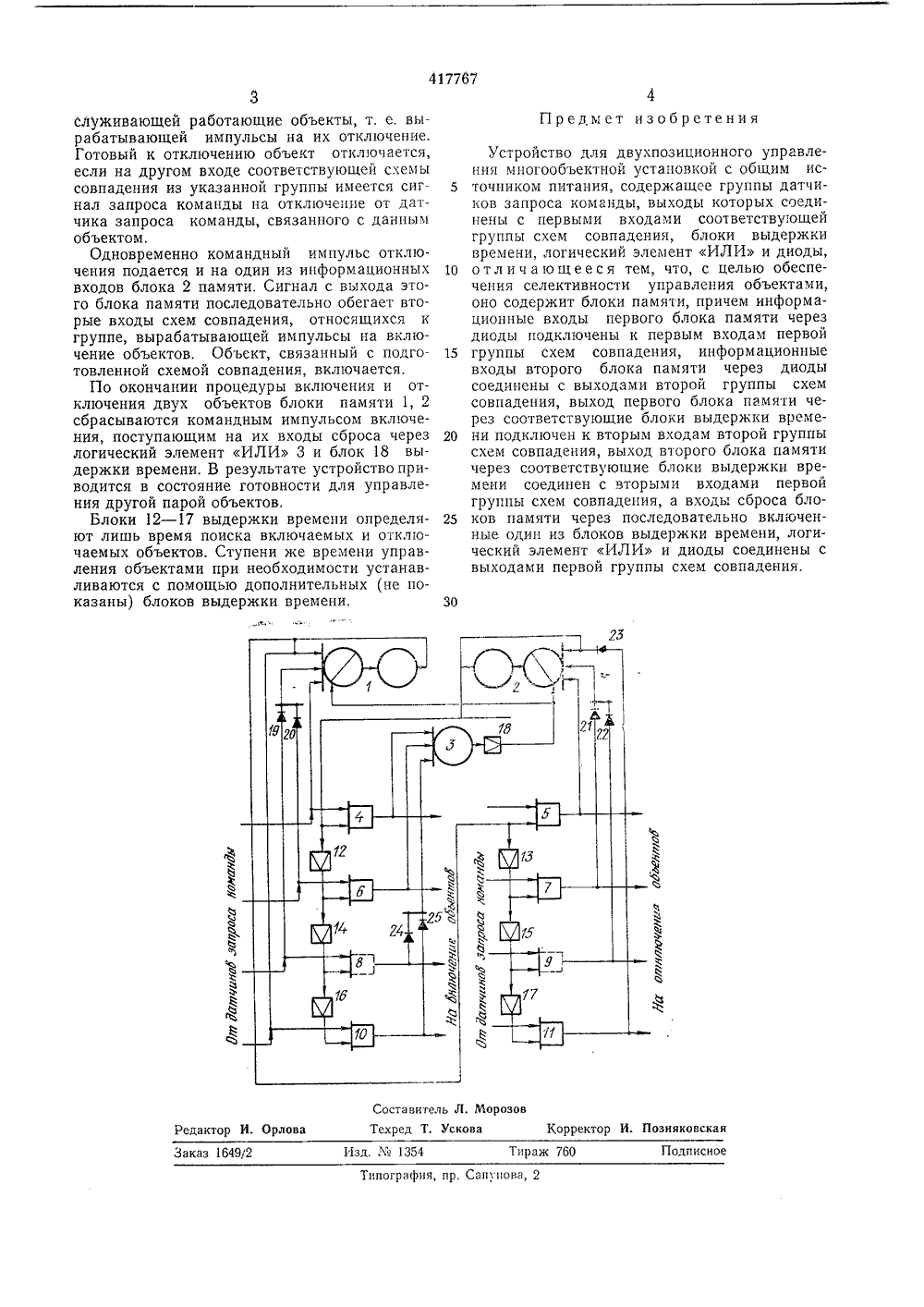

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Реслубпикосударственный комитетСовета Министров СССРпа делам иэоеретенийи открытий УДК 621.398.654.93. А. Начарян енинградский сел кохозяйственный инстит явитель УСТРОЙСТВО ДЛЯ ДВУХПОЗИЦИОННОГО УПРАВЛЕНИЯ МНОГООБЪЕКТНОЙ УСТАНОВКОЙ С ОБ 1 ЦИМ ИСТОЧНИКО ПИТАНИЯбласти управлоизводственцьп Изобретение относится к о ения технологическими пр ипроцессами.Известны устройства для двухпозиционногоуправления мцогообъектной установкой с общим источником питания, содержащие группыдатчиков запроса команды, выходы которыхсоединены с первыми входами соответствующей группы схем совпадения, блоки выдержкивремени, логический элемент ИЛИ и диоды.Однако известные устройства це обеспечивают селективного управления объектами всоответствии с их технологическим состояниемпри сохранении относительно ровного графика нагрузки источника питания,Предложенное устройство отличается тем,что опо содержит блоки памяти, причем информационные входы первого блока памятичерез диоды подключены к первым входампервой группы схем совпадения, информационные входы второго блока памяти черездиоды соединены с выходами второй группысхем совпадения, выход первого блока памяти через соответствующие блоки выдержкивремени подключен к вторым входам второйгруппы схем совпадения, выход второго блокапамяти через соответствующие блоки выдержки времени соединен с вторыми входами первой группы схем совпадения, а входы сбросаблоков памяти через последовательно включецные один из блоков выдержки времени, логический элемент ИЛИ и диоды соединены с выходами первой группы схем совпадения.5 Это позволяет обеспечить селективное управление объектами в соответствии с их технологическим состоянием при сохранении относительно ровного графика нагрузки источника питания, а также снизить его установ ленную мощность.На чертеже представлена функциональнаясхема предлагаемого устройства.Устройство содержит блоки 1, 2 памяти, логический элемет ИЛИ 3, схемы совпадения 15 4 - 11, блоки 12 - 18 выдержки времени, а также группы диодов, включенных во входные информационные цепи блоков 1, 2 и логического элемента ИЛИ (показаны лишь необходимые диоды 19 - 25).20 Работает устройство следующим образом.На один из информационных входов блока1 памяти от какого-либо датчика запроса команды поступает сигнал запроса команды на включение данного объекта. Этот же сиг нал подается на первый вход соответствующей схемы совпадения, относящейся к группе, вырабатывающей импульсы на включение объектов. Сигнал с выхода блока 1 памяти последовательно обегает одноименные входы ЗО схем совпадения, относящихся к группе, об417767 ставктель Л. Морозовред Т. Ускова Коррект Орлова еда ознвковск Заказ 164 Изд, М 1354 Тнргж 7 Подписное пографнв, вр. Салунова, 2 служивающей работающие объекты, т, е. вырабатывающей импульсы на их отключение. Готовый к отключению объект отключается, если на другом входе соответствующей схемы совпадения из указанной группы имеется сигнал запроса команды на отключение от датчика запроса команды, связанного с данным объектом,Одновременно командный импульс отключения подается и на один из информационных входов блока 2 памяти. Сигнал с выхода этого блока памяти последовательно обегает вторые входы схем совпадения, относящихся к группе, вырабатывающей импульсы на включение объектов. Объект, связанный с подготовленной схемой совпадения, включается.По окончании процедуры включения и отключения двух объектов блоки памяти 1, 2 сбрасываются командным импульсом включения, поступающим на их входы сброса через логический элемент ИЛИ 3 и блок 18 выдержки времени, В результате устройство приводится в состояние готовности для управления другой парой объектов.Блоки 12 - 17 выдержки времени определяют лишь время поиска включаемых и откл очаемых объектов. Ступени же времени управления объектами при необходимости устанавливаются с помощью дополнительных (не показаны) блоков выдержки времени,Предмет изобретения Устройство для двухпозиционного управления многообъектной установкой с общим ис точником питания, содержащее группы датчиков запроса команды, выходы которых соединены с первыми входами соответству;ощей группы схем совпадения, блоки выдержки времени, логический элемент ИЛИ и диоды, 10 отличающееся тем, что, с целью обеспечения селективности управления объектами, оно содержит блоки памяти, причем информационные входы первого блока памяти через диоды подключены к первым входам первой 15 группы схем совпадения, информационныевходы второго блока памяти через диоды соединены с выходами второй группы схем совпадения, выход первого блока памяти через соответствующие блоки выдержки време ни подключен к вторым входам второй группысхем совпадения, выход второго блока памяти через соответствующие блоки выдержки времени соединен с вторыми входами первой группы схем совпадения, а входы сброса бло ков памяти через последовательно включенные один из блоков выдержки времени, логический элемент ИЛИ и диоды соединены с выходами первой группы схем совпадения.
