Номер патента: 409869
Текст

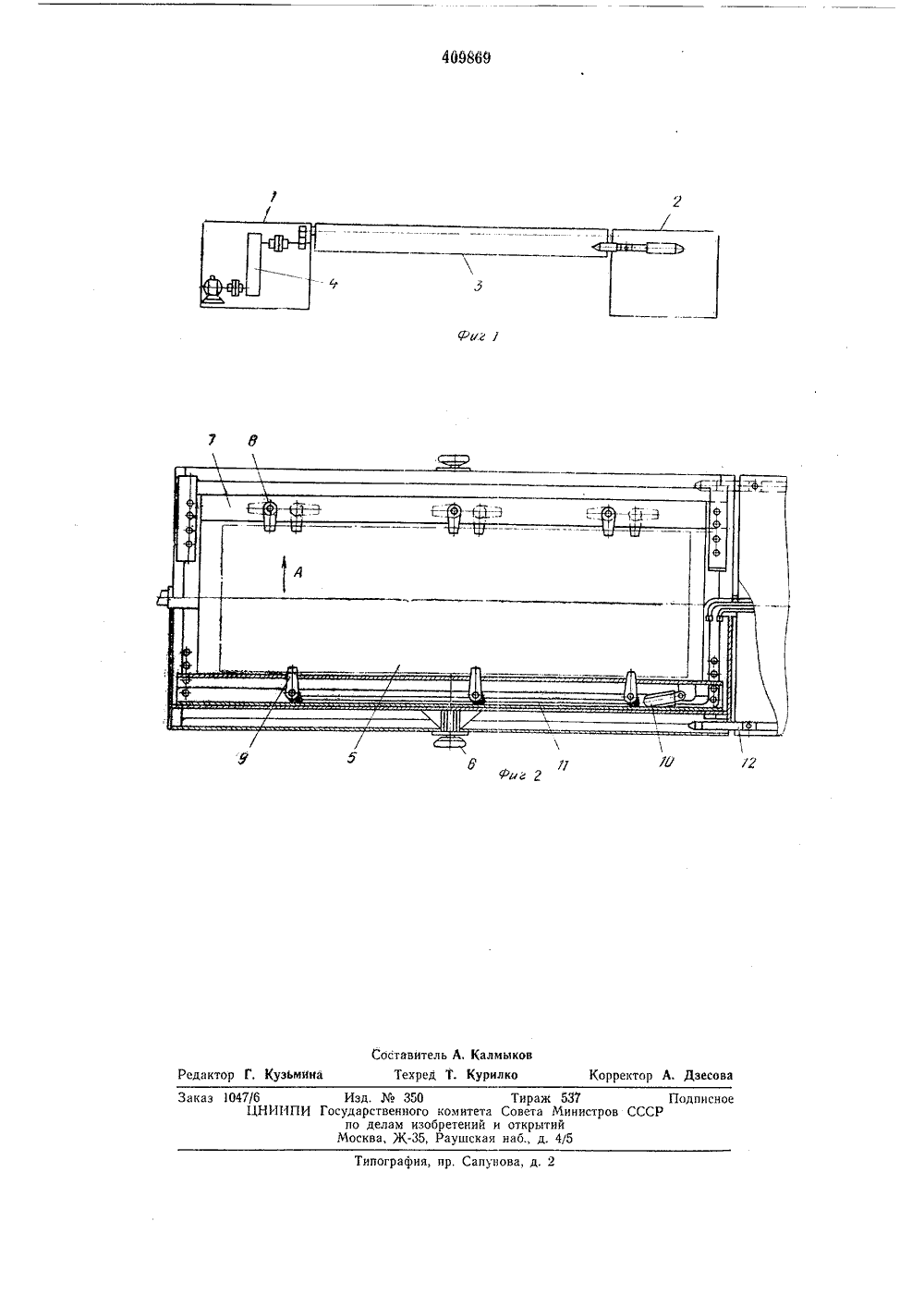

Оп ИСАН И ЕИЗОБРЕТЕ Н И ЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СОЮЗ Советских Соцяааистицеских РесаубяикЗависимое от авт. свидетельстваЗаявлено 22.Х 1,1971 ( 1716214/29-33)с присоединением заявкиПриоритетОпубликовано 05 Л.1974. Бюллетень1Дата опубликования описания 07.Ч.1974. М. Кл, В 285 11/08В 65 д 57/081 Государствееый комитетСовета Министров СССРао даем изобретенийя открытий УДК 666.3.022,848,002.Заявитель КАНТОВАТЕЛЬ танавливают ца ширину обрабатываемого изделия, а поворотная рама разворачивается так, чтобы опоры 8 находились в нижнем положении, Затем эти опоры закрываются, а 5 опоры 9 открываются домкратами 10 черезтяги 11. В раму закладывают изделие и устанавливают поворотные опоры 9 поперек изделия. Включив привод 4, разворачивают раму 3 с изделием лицевой стороной вверх на 10 180 и затем стопорят ее фиксаторами 12.Выдвижные поворотные опоры 8 убираются (открываются) домкратами через тяги и, таким образом, изделие готово к обработке, После обработки изделия, оно запирается опора ми 8, фиксаторы 12 убираются и включаетсяпривод поворота 4. Убираются поворотные опоры 9 и изделие снимается.На этом цикл работы кантователя заканчивается,20 Кантователь, содержащий станицу и пово 25 ротную раму с приводом, отл и ч а ю щи й с ятем, что, с целью повышения производительности, на поворотной раме смонтированы раздвижные продольные поддомкраченные балки,на которых шарнирно установлены выдвижные30 опоры, соединенные тягами с силовыми цилиндрами их привода,Изобретение относится к установкам по от. делке поверхностей бетонных и железобетонных изделий в промышленности строительных материалов и машиностроительной промышленности,Известен кантователь, содержащий станину и поворотную раму с приводом. Такой канто- ватель не позволяет производить обработку изделий разных размеров, что снижает производительность труда.Целью изобретения является повышение производительности.Это достигается тем, что на поворотной раме смонтированы раздвижные продольные поддомкраченные банки, ца которых шарнирно установлены соединенные тягами с силовыми цилиндрами выдвижные опоры,На фиг. 1 изображен описываемый кантова- тель, вид сбоку; на фиг. 2 - то же, вид в плане.Кантователь состоит из опор 1 и 2, поворотной рамы 3 и привода поворота 4. Изделие 5 устанавливается на кантователе сверху, Поворотная рама снабжена винтовыми домкратами 6, продольными балками 7, поворотными выдвижными опорами 8 и 9, домкратами 10 поворота и выдвижения опор, тягами 11 и фиксаторами 12.Кантователь работает следующим образом, Винтовыми домкратами продольные балки усПредмет изобретечияКорректор А. Дзесова Редактор Г. Кузьмина Типография, пр. Сапунова, д, 2 Заказ 1047/б Изд.350 Тираж 537 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
СмотретьЗаявка
1716214, 22.11.1971
МПК / Метки
МПК: B28B 11/08, B65G 57/081
Метки: 409869
Опубликовано: 05.01.1974
Код ссылки
<a href="https://patents.su/2-409869-409869.html" target="_blank" rel="follow" title="База патентов СССР">409869</a>
