В п т бавторыи. н. биланин, а. и. вялья и в. с. муратов(ьгцп qtifiicptpeuisiu u. ilt; jdu sliyt
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 408769
Текст

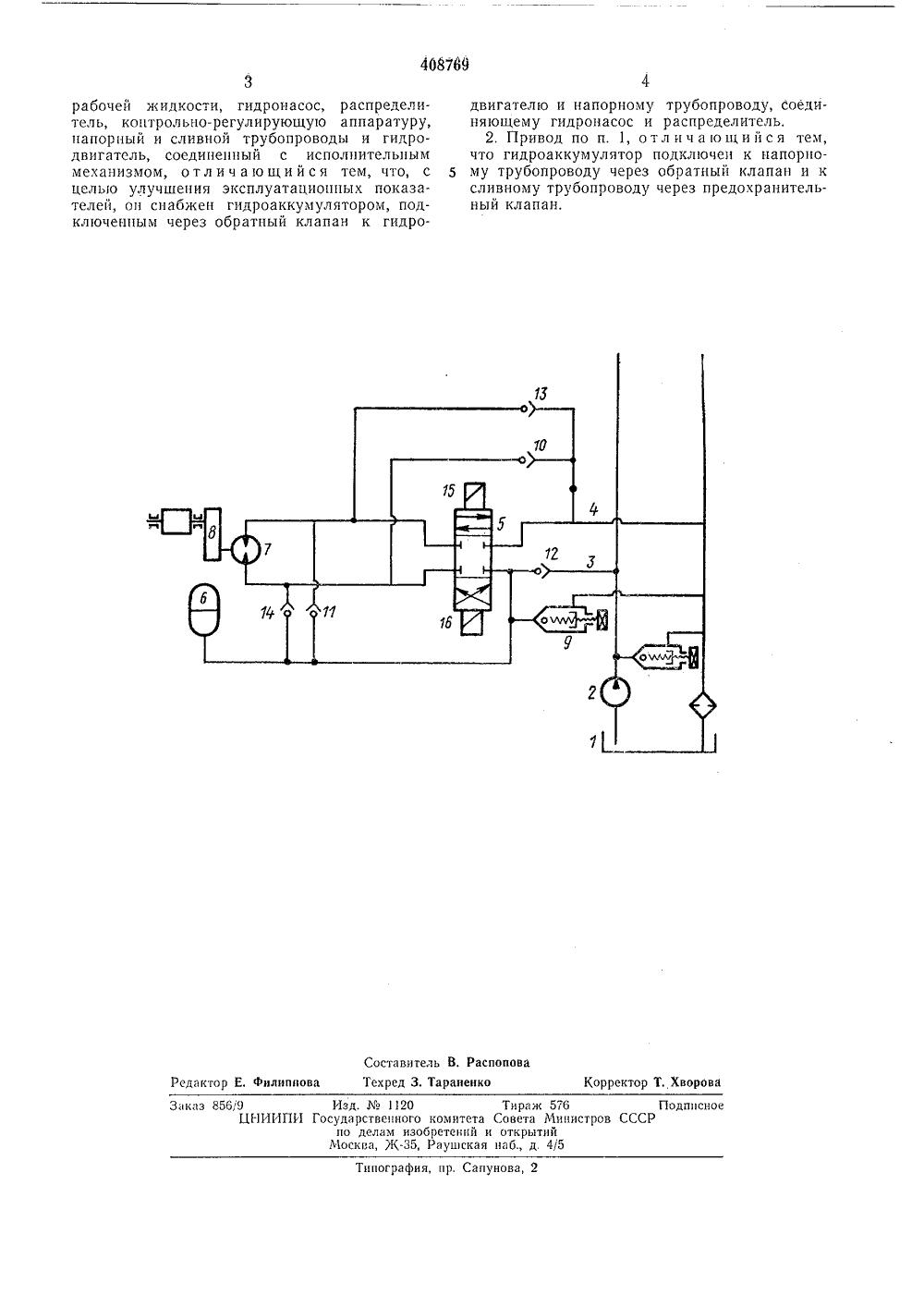

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства763141/29-33) аявлено 24.111.1972. Кл, В 27 Ь 5 присоединением заявкириоритет Государственный кометеСовета Мнннстрав 606 Рло делам нэооретеннйн открытий публиковано ЗО.Х 1.1973. Бюллетень48ата опубликования описания 15.1 Ъ.1974 674.053:621.93:62-8(088.8) АвторыизобретецЗаявитель И. Н. Биланин, А, И. Вяльянтральный научно-исследовательский институт механизации и энергетики урато и проектно-конструкторскилесной промышленности ИДРАВЛИЧЕСКИЙ ПРИВОД ДЕРЕВООБРАБАТЫВАЮЩЕГО СТАНКАПривод сожидкости, гсливной 4электроупрамулятора 6,иии 8, предоиых клапаиоПривод рвключениироиасос 2 ичерез золот деревообрабатый емкость для Известен гидравлическии привод деревообрабатывающего станка, включающий емкость для рабочей жидкости, гидроиасос, распределитель, контрольно-регулирующую аппаратуру, напорный и сливной трубопроводы и гидродвигатель, соединенный с исполнительным механизмом,Цель изобретения - улучшить эксплуатационные показатели, Это достигается тем, что привод снабжен гидроаккумулятором, подключенным через обратный клапан к гидро- двигателю и напорному трубопроводу, соединяющему гидронасос и распределитель. Гидроаккумулятор подключен к напорному трубопроводу через обратный клапан и к слив- ному трубопроводу через предохранительный клапан.На чертеже изображена схема предлагаемого привода. стоит из емкости 1 для рабочей идроиасоса 2, цагиетательной 3 и магистралей, распределительного вляемого золотника 5, гидроаккугидромотора 7, приводной станхранительного клапана 9 и обрат- в 10 - 14.аботает следующим образом. При привода вперед включается гидмасло по напорной магистрали 3 ик 5 при включенном электромагните 15 поступает в гидромотор 7, а по сливной магистрали - в емкость для рабочей жидкости. При остановке привода выключается электромагнит 15 и золотник 5 становит ся в нейтральное положение. При этом обегидромагистрали в золотнике перекрываются, а гидромотор начинает работать как насос, засасывая масло из емкости 1 через обратный клапан 10 и нагнетая в гидроаккуму лятор 6 через обратный клапан 11. Излишекмасла уходит на слив через предохранительный клапан 9. Для предотвращения поступлепия масла из гидроаккумулятора в напорную магистраль 3 служит обратный клапан 12.15 Накопленная энергия в виде давленияжидкости в аккумуляторе 6 при торможении (остановке) привода используется для разгона привода при пуске. Для реверса привода включается электромагнит 16 золотника 5.20 При этом нагцетательная магистраль 3 соединяется с противоположным трубопроводом гидромотора. Работа привода осуществляется аналогично, как при движении вперед, только при остановке и торможении привода масло 25 засасывается из сливной магистрали 4 черезобратный клапан 13 и нагнетается в гидроаккумулятор через обратный клапан 14.теци я Предмет изобреЗО 1. Гидравлический приводвающего станка, включающ408719 Составитель В, РаспоповаТехред 3. Тараненко Редактор Е. филиппова Корректор Т. Хворова Заказ 8565 Изд. 1 ЧЬ 1120 Тираак 576 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, )К, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 рабочей жидкости, гидронасос, распределитель, контрольно-регулирующую аппаратуру, напорный и сливной трубопроводы и гидро- двигатель, соединенный с исполнительным механизмом, отличающийся тем, что, с целью улучшения эксплуатационных показателей, оц снабжен гидроаккумулятором, подключенным через обратный клапан к гидродвигателю и напорному трубопроводу, соединяющему гидронасос и распределитель.2. Привод по п. 1, отл ич а 1 ощи й ся тем, что гидроаккумулятор подключен к напорному трубопроводу через обратный клапан и к сливному трубопроводу через предохранительный клапан.
