Номер патента: 408663
Текст

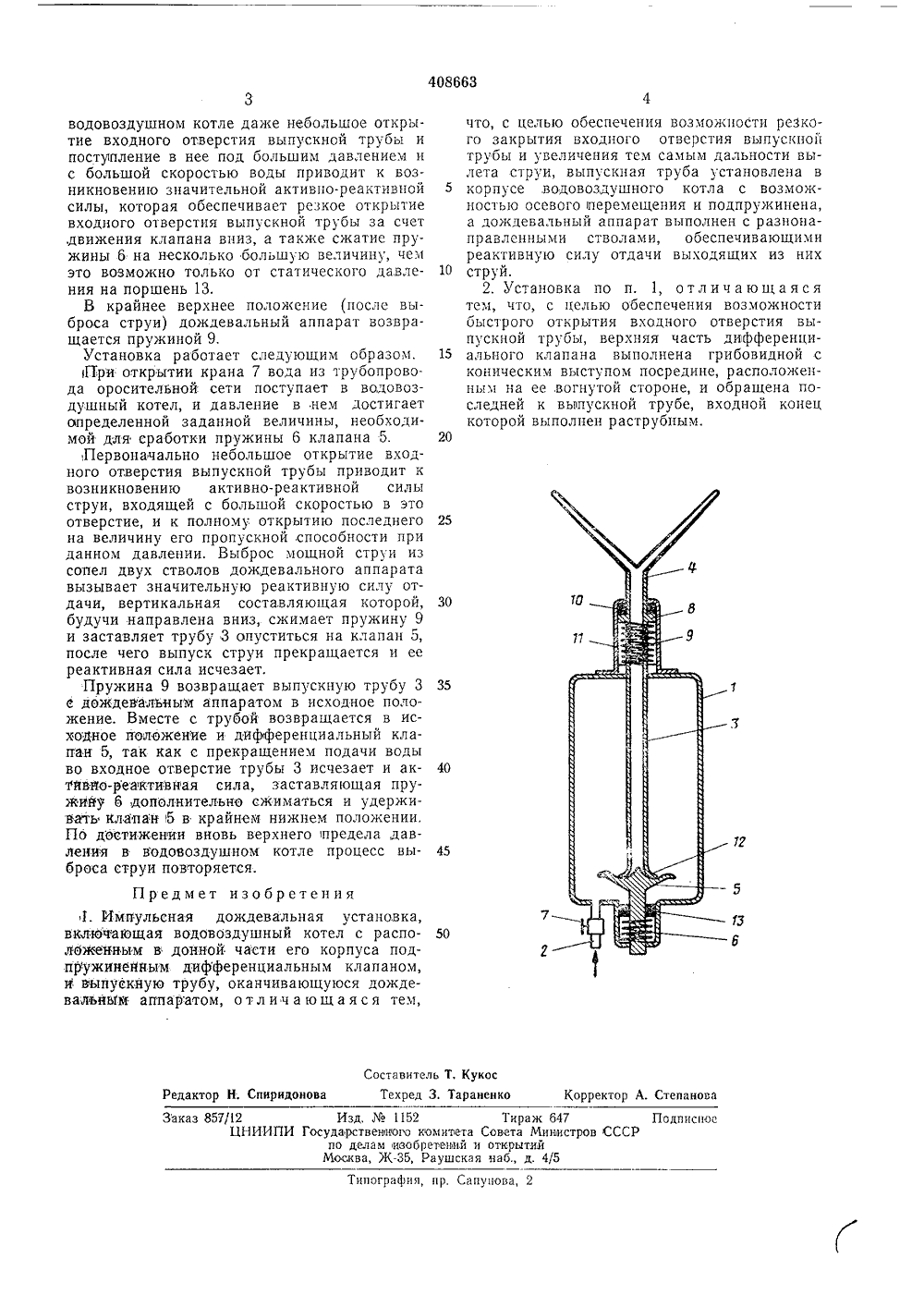

Зависимое от авт, свидетельства2 ( 1823778/30-15 Заявлено 18,7111.1 с присоединением 5 Ь 1/08 1 д 25/О М. Кл явкиГосударственный кометеСовета Министров СССРво делам изобретенийи открытийр нор те гОпубликовано ЗО.Х 1,1973. Бюллетень48 ДК 621.647.2;631.347,4 (088.8) ата опублпкова описания 15,1 Ч.1974 Авторизобретепп Всесоюзный научно-исследовательский институт механизации и техник поливаявител МПУЛЬСНАЯ ДОЖДЕВАЛ УСТАН 20 что выпус одовэздуш перемеще ный аппа вленными тем, усе в евого девал опапр Изобретение относится к сельскому хозяйству и может быть использовано в импульсных дождевальных аппаратах.Известны импульсные дождсвальныс установки, включающие питаемый от напорного трубопровода водовоздушный котел с установленным в донной части его корпуса зтодпружиненным дифференциальным клапаном и водовыпускную трубу, оканчивающуюся дождевальным аппаратом.Однако в таких установках входное отверстие выпускной трубы сравнительно мсдленпо закрывается дифференциальным клапаном при сработке рабочего объема воды в воздупшом котле, вследствие чего давление в котле уменьшается и во второй половине рабочего цикла дальность выброса дождевальпой струи уменьшается и ухудшается качество,дождя - возрастает крупность капель и неравномерность распределения их по площади полива.Целью изобретения является обеспечениерезкого закрытия входного отверстия выпускной труоы и увеличение ем самым дальности вылета струи.Дос 1 игается это кная трубаустановлена в корп ного котла с возможностью ос ния и подпружипена, а дож ь рат выполнен с двумя разц а стволами,обеспечивающими реактивную силу отдачи выходящих из них струй.На чертеже схематично изображена предлагаемая импульсная дождевальная установка, общий вид.Импульсная дождевальная установка включает в себя; водовоздушный котел 1 с каналом 2 питания и выпускной трубой 3, на которой установлен двуствольный дождевальый аппарат 4; дифференциальный клапан 5, расположенный в донной части корпуса котла и нагруженный пружиной 6.Капал 2, снабженный краном 7, соединяет водовоздушный котел 1 с трубопроводом оросительной сети. На выпускной трубе 3 имеется жестко соединенная с ней дискообразная втулка 8, ца которую снизу вверх давит пружина 9, заставляя ее прижиматься к верхней направляющей втулке 10, жестко соединенной посредством крышки-колпака 11 с корпусом водовоздушного котла. Для уменьшения потерь напора на вход оголовок 12 выпускной трубы выполнен раструбным.С целью увеличения скорости открытия входного отверстия выпускной трубы верхняя часть клапана 5 выполнена грибообразцой с коническим выступом посредине, расположенным на ее выпуклой стороне, и обращена последней к выпускной трубе. В результате этого по достижении заданного давления в408663 дмет изобретен Е. Имн включа ющ лоненным пружннен н выпуск вальиь 11 нльсная дождев аль ая водовоздушный в донной: части е ым дифференциал ую трубу, оканчива ппаратом, о т л и ч ная установка,котел с распоо корпуса подным клапаном,ющуюся дождеющаяся тем,Составитель Т. Кукоседактор Н. Спиридонова Техред 3. Тараненко Корректор А. Степанова Изд,1152арствеииого ко о делам иообре оква, Ж, Ра аказ 857/12ЦНИИПИ Гос Тираж 647итета Совета Министроеиий и открытийушская наб., д. 4(5 писпо Типография, пр. Сапунова, 2 водовоздушном котле даже небольшое открытие входного отверстия выпускной трубы и посту 1 пление в нее под большим давлением и с большой скоростью воды приводит к возникновению значительной активно-реактивной 5 силы, которая обеспечивает резкое открытие входного отверстия выпускной трубы за счет ,движения клапана вниз, а также сжатие пружины 6 на несколько большую величину, чем это возможно только от статического давле ния на поршень 13.В крайнее верхнее положение (после выброса струи) дождевальный аппарат возвращается пружиной 9.Установка работает следующим образом. 15 1 При открытии крана 7 вода из трубопровода оросительной сети поступает в водовоз- душный котел, и давление в нем достигает апределенной заданной величины, необходимой для еработки пружины 6 клапана 5. 20Первоначально небольшое открытие входного отверстия выпускной трубы приводит к возникновению активно-реактивной силы струи, входящей с большой скоростью в это отверстие, и к полному открытию последнего 25 на величину его пропускной способности при данном давлении. Выброс мощной струи из сопел двух стволов дождевального аппарата вызывает значительную реактивную силу отдачи, вертикальная составляющая которой, 30 будучи направлена вниз, сжимает пружину 9 и заставляет трубу 3 опуститься на клапан 5, после чего выпуск струи прекращается и ее реактивная сила исчезает.Пружина 9 возвращает выпускную трубу 3 35 е лождевальным аппаратом в исходное положение. Вместе с трубой возвращается в исходное положение и дифференциальный клапан 5, так как с прекращением подачи воды во входное отверстие трубы 3 исчезает и ак тнвйо-реактивная сила, заставляющая пруннну 6 дополнительно сжиматься и удерживать клапан 5 в крайнем нижнем положении, По достижении вновь верхнего 1 предела,давления в водовоздушном котле процесс вы броса струи повторяется. что, с целью обеспечения возможности резкого закрытия входного отверстия выпускной трубы и увеличения тем самым дальности вылета струи, выпускная труба установлена в корпусе водовоздушного котла с возможностью осевого )перемещения и подпружинена, а докдевальный аппарат выполнен с разнонаправленными стволами, обеспечивающими реактивную силу отдачи выходящих из них струй.2. Установка по п. 1, отличающаяся тем, что, с целью ооеспечения возможности оыстрого открытия входного отверстия выпускной трубы, верхняя часть дифференциального клапана выполнена грибовидной с коническим выступом посредине, расположенным на ее,вогнутой стороне, и обращена последней к выпускной трубе, входной конец которой выполнен раструбным.
СмотретьЗаявка
1823778
МПК / Метки
МПК: A01G 25/02, B05B 1/08
Метки: fy-t-top, mполива, vifiгuг, гз, у
Опубликовано: 01.01.1973
