Генератор импульсов высокого напряжения

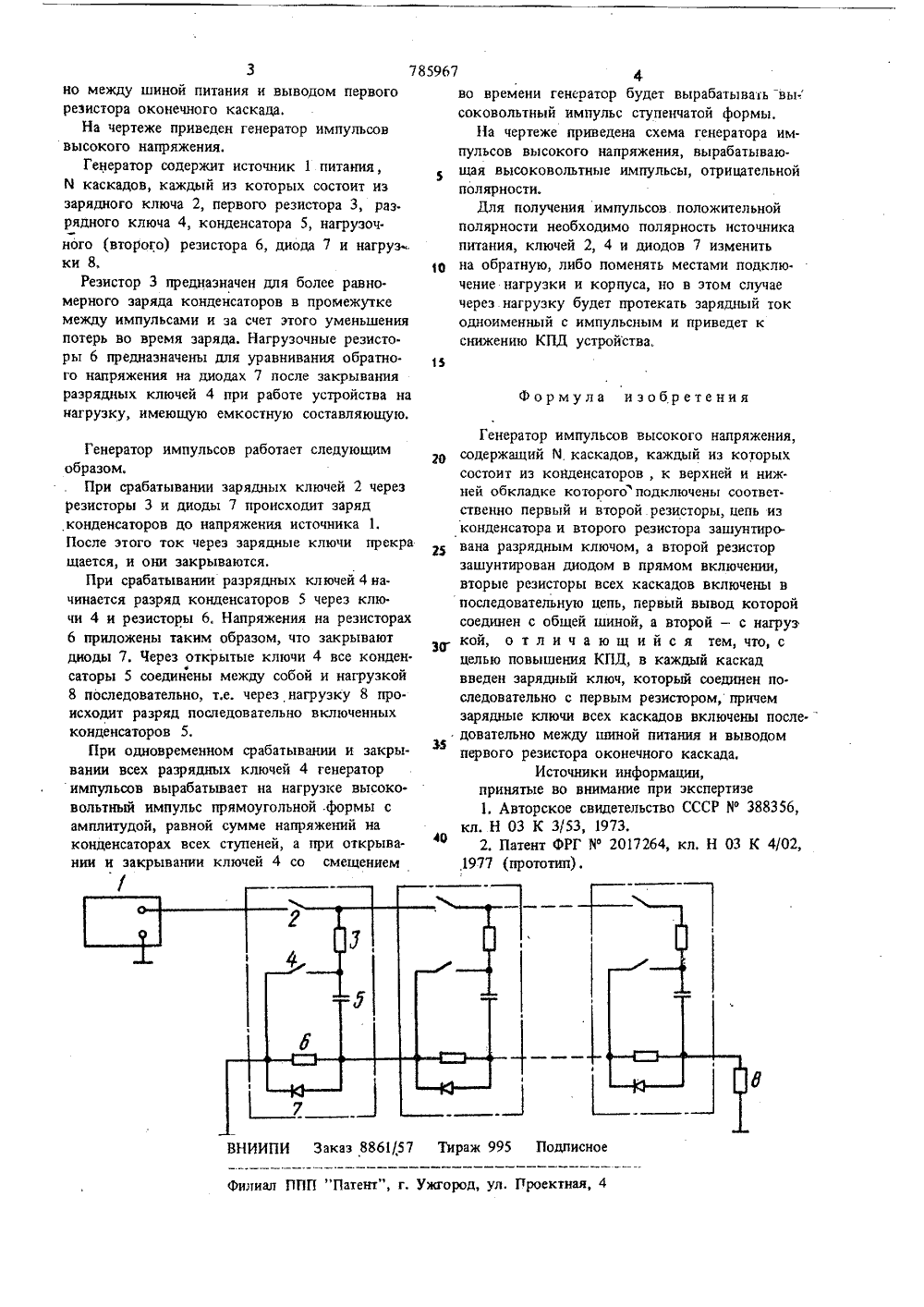

(28) П риори гет по делам изобретений и открытий.925 (088.8) Дата опубликования описания 07,12.80(54) ГЕНЕРАТОР ИМПУЛЬСОВ ВЫСОКОГО НАПРЯЖЕНИЯ Изобретение относится к радиотехнике, мо:жет быть использовано в модуляторах импульс.ных передающих устройств.Известны устройства, в которых используется параллельный заряд накопительных конденсаторов через резисторы и последовательное их5соединение с помощью ключей при разрядес целью увеличения амплитуды формируемыхимпульсов 11,Недостатком известных устройств являютсятопотери энергии на резисторах как при заряденакопительных конденсаторов, так и при ихразряде за счет наличия тока источника пита.ния через открытые разрядные ключи.Известен также генератор импульсов высокого напряжения, содержащий 1 ч каскадов,каждый из которых состоит иэ конденсатора,к верхней и нижней обкладке которого подключены соответственно первый и второйрезисторы, цепь иэ конденсатора и второгорезистора эашунтирована разрядным ключом,а второй резистор зашунтнрован диодом впрямом включении, вторые резисторы всех каскадов включены в последовательную цепь,2первый вывод которой соединен с общей шиной, а второй - с нагрузкой 21.Недостатком известного устройства является низкий КПД за счет потерь тока во время формирования выходного импульса,Целью изобретения является повышение КПД. Указанная цель достигается за счет того, что в генератор;импульсов высокого напряжения, содержащий М каскадов, каждый из которых состоит из конденсатора, к верхней и нижней обкладке которого подключены соответственно первый и второй Резисторы, цепь нз конденсатора и второго резистора зашунтирована разрядным ключом, а второй резистор эашунтирован диодом в прямом включении, вторые резисторы всех каскадов включены в последовательную цель, первый вывод которой соединен с общей шиной, а вго рой - с нагрузкой, в каждый каскад введен зарядный ключ, который соединен последовательно с первым резистором, причем зарядные ключи всех каскадов включены лоследователь785967 4во времени генератор будет вырабатывать высоковольтный импульс ступенчатой формы,На чертеже приведена схема генератора импульсов высокого напряжения, вырабатывающая высоковольтные импульсы, отрицательнойполярности.Для получения импульсов положительнойполярности необходимо полярность источникапитания, ключей 2, 4 и диодов 7 изменитьна обратную, либо поменять местами подклю.чение нагрузки и корпуса, но в этом случаечерез нагрузку будет протекать зарядный токодноименный с импульсным и приведет кснижению КПД устройства.1 Генератор импульсов высокого напряжения,содержащий М каскадов, каждый иэ которыхсостоит иэ конденсаторов, к верхней и ниж.ней обкладке которого подключены соответственно первый и второй резисторы, цепь изконденсатора и второго резистора эашунтиро.вана разрядным ключом, а второй резисторзашунтирован диодом в прямом включении,вторые резисторы всех каскадов включены впоследовательную цель, первый вывод которойсоединен с общей шиной, а второй - с нагруэ.кой, отличающийся тем,что,сцелью повышения КПД, в каждый каскадвведен зарядный ключ, который соединен по.следовательно с первым резистором, причемзарядные ключи всех каскадов включены после довательно между шиной питании и выводом35первого резистора оконечного каскада.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Юф 388356,кл, Н 03 К 3/53, 1973.2. Патент ФРГ Юф 2017264, кл, Н 03 К 4/02,,1977 (прототип),ж 99 НИИПИ Заказ 8861/ дписное лиал ППП "Патент", г, Ужгород, ул. ая,3но между шиной питания и выводом первогорезистора оконечного каскада.На чертеже приведен генератор импульсоввысокого напряжения.Генератор содержит источник 1 питания,й каскадов, каждый из которых состоит иэзарядного ключа 2, первого резистора 3, разрядного ключа 4, конденсатора 5, нагрузочного (второго) резистора 6, диода 7 и нагруз.ки 8,Резистор 3 предназначен для более равномерного заряда конденсаторов в промежуткемежду импульсами и за счет этого уменьшенияпотерь во время заряда. Нагрузочные резисто.ры 6 предназначены для уравнивания обратного напряжения на диодах 7 после закрыванияразрядных ключей 4 при работе устройства нанагрузку, имеющую емкостную составляющую. Генератор импульсов работает следующим образом.При срабатывании зарядных ключей 2 через резисторы 3 и диоды 7 происходит заряд конденсаторов до напряжения источника 1.После этого ток через зарядные ключи прекра щается, и они закрываются.При срабатывании разрядных ключей 4 начинается разряд конденсаторов 5 через клю. чи 4 и резисторы 6. Напряжения на резисторах 6 приложены таким образом, что закрывают диоды 7. Через открытые ключи 4 все конден. саторы 5 соединены между собой и нагрузкой 8 последовательно, т.е, через нагрузку 8 про. исходит разряд последовательно включенных конденсаторов 5.При одновременном срабатывании и закрывании всех разрядных ключей 4 генератор импульсов вырабатывает на нагрузке высоковольтный импульс прямоугольной формы с амплитудой, равной сумме напряжений на конденсаторах всех ступеней, а при открывании и закрывании ключей 4 со смещением Формула изобретения
