Торцовое уплотнение

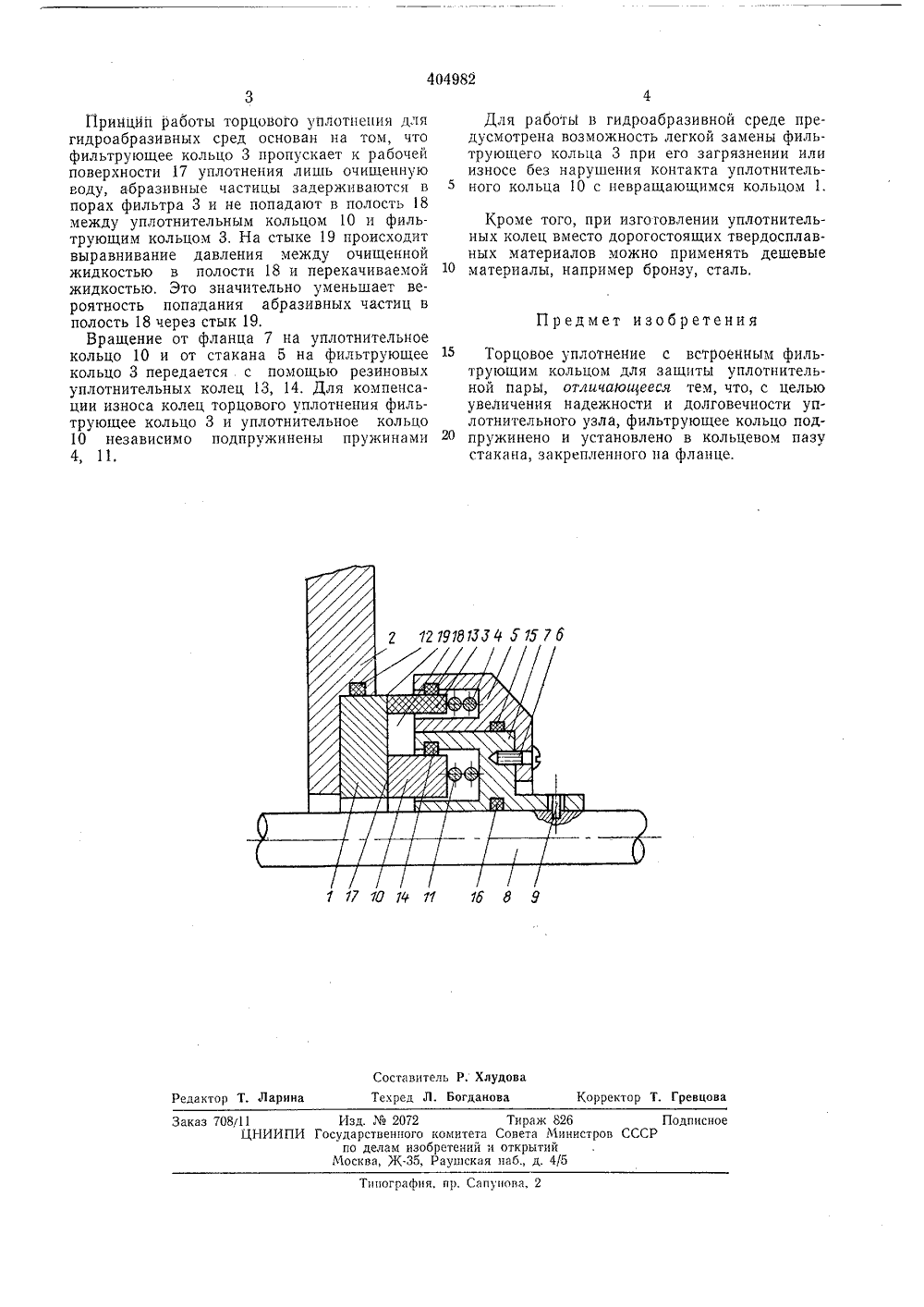

Союз СоветскихСОцивлистичвскихРеспублик Зависимое от авт. свидетельстваЗаявлено 15,"ъ,1972 ( 1783772/25-8). Г 161 15/34 присоединением заявкиПриоритетОпубликовано 22.Х,1973, Бюллетень44Дата опубликования описания 29.111,1974 асударственныи камитСавета Министрав СССпа делам изааретеннйи открытий ДК 62-762,643.7. И, Антонов и Д, А. Зинче нститут горной механики и технической кибернети им, М. М. ФедороваЗаявитель ТОРЦОВОЕ УПЛОТНЕНИЕ в) при загнеобходимащегося кольцЦелью изнадежностиузла,Эта цель достигается тем, что фильтрующеекольцо индивидуально подпружинено и уста новлено в кольцевом пазу стакана, которыйпосажен своей внутренней поверхностью на фланец и зафиксирован от проворачивания винтом, а сам фланец застопорен на валу, В кольцевом пазу фланца установлено под пружиненное уплотнительное кольцо.На чертеже изображено предлагаемое торцовое уплотнение.Торцовое уплотнение состоит из невращающегося кольца 1, неподвижно установленного 20 в кольцевом пазу корпуса 2, фильтрующеговращающегося кольца 3, подпружиненного пружиной 4 для компенсации износа и установленного в кольцевом пазу стакана 5, застопоренного винтом 6 на фланце 7, который 2 зафиксирован на валу 8 от проворачиваниястопором 9 и содержит уплотнптельное кольцо 10, подпружиненное пружиной 11.Герметичность всех соединений обеспечивася резиновыми уплотнительными кольцами - 16. ет 30 12Изобретение может быть применено в погружных электронасосах центробежного типа для защиты полостей электродвигателей от попадания перекачиваемых шахтных вод с абразивными включениями,Известны торцовые уплотнения с фильтрующим кольцом, которое закреплено на вращающемся кольце пары трения. Вращающееся кольцо пары трения выполнено составным - наружное кольцо контактирует с уплотняемой жидкостью с твердыми абразивными частицами и служит фильтрующим элементом, а внутреннее кольцо выполняет уплотнительные функции,Такая конструкция торцового уплотнения имеет ряд недостатков:а) в связи с неодинаковой износоустойчнвостью материалов фильтрующего и уплотнительного колец, не имеющих возможности относительного осевого перемещения для компенсации износа, не исключено появление нарушений фильтрующей или уплотнптельной способности торцового уплотнения;б) возможно появление значительных температурных напряжений в материалах составного вращающегося кольца с выходом из строя уплотнительного узла вследствие различия линейных температурных коэффициентов расширения фильтрующего п уплотнительного колец; рязнении фнльтрующего кол ьц замена всего составного вращаю а.обретения является увеличени и долговечности уплотнительног404982 Предмет изобретения 1 17 10 Ь 11 1 б В 9 Составитель Р. ХлудоваТекред Л. Богданова Корректор Т. Гревцова Редактор Т. Ларина Заказ 708711 Изд.2072 Тираж 826 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 3Принцип работы торцового уплотнения для гидроабразивных сред основан на том, что фильтрующее кольцо 3 пропускает к рабочей поверхности 17 уплотнения лишь очищенную воду, абразивные частицы задерживаются в порах фильтра 3 и не попадают в полость 18 между уплотнительным кольцом 10 и фильтрующим кольцом 3. На стыке 19 происходит выравнивание давления между очищенной жидкостью в полости 18 и перекачиваемой жидкостью, Это значительно уменьшает вероятность попадания абразивных частиц в полость 18 через стык 19.Вращение от фланца 7 на уплотнительное кольцо 10 и от стакана 5 на фильтрующее кольцо 3 передается с помощью резиновых уплотнительных колец 13, 14. Для компенсации износа колец торцового уплотнения фильтрующее кольцо 3 и уплотнительное кольцо 10 независимо подпружинены пружинами 4, 1 1. 4Для работь 1 в гидроабразивной среде предусмотрена возможность легкой замены фильтрующего кольца 3 при его загрязнении или износе без нарушения контакта уплотнительного кольца 10 с невращающимся кольцом 1. Кроме того, при изгоговлении уплотнительных колец вместо дорогостоящих твердосплавных материалов можно применять дешевые 10 материалы, например бронзу, сталь,15 Торцовое уплотнение с встроенным фильтрующим кольцом для защиты уплотнительной пары, отличающееся тем, что, с целью увеличения надежности и долговечности уплотнительного узла, фильтрующее кольцо под пружинено и установлено в кольцевом пазустакана, закрепленного на фланце.
