Паровой котел с использованием теплоты шлаков

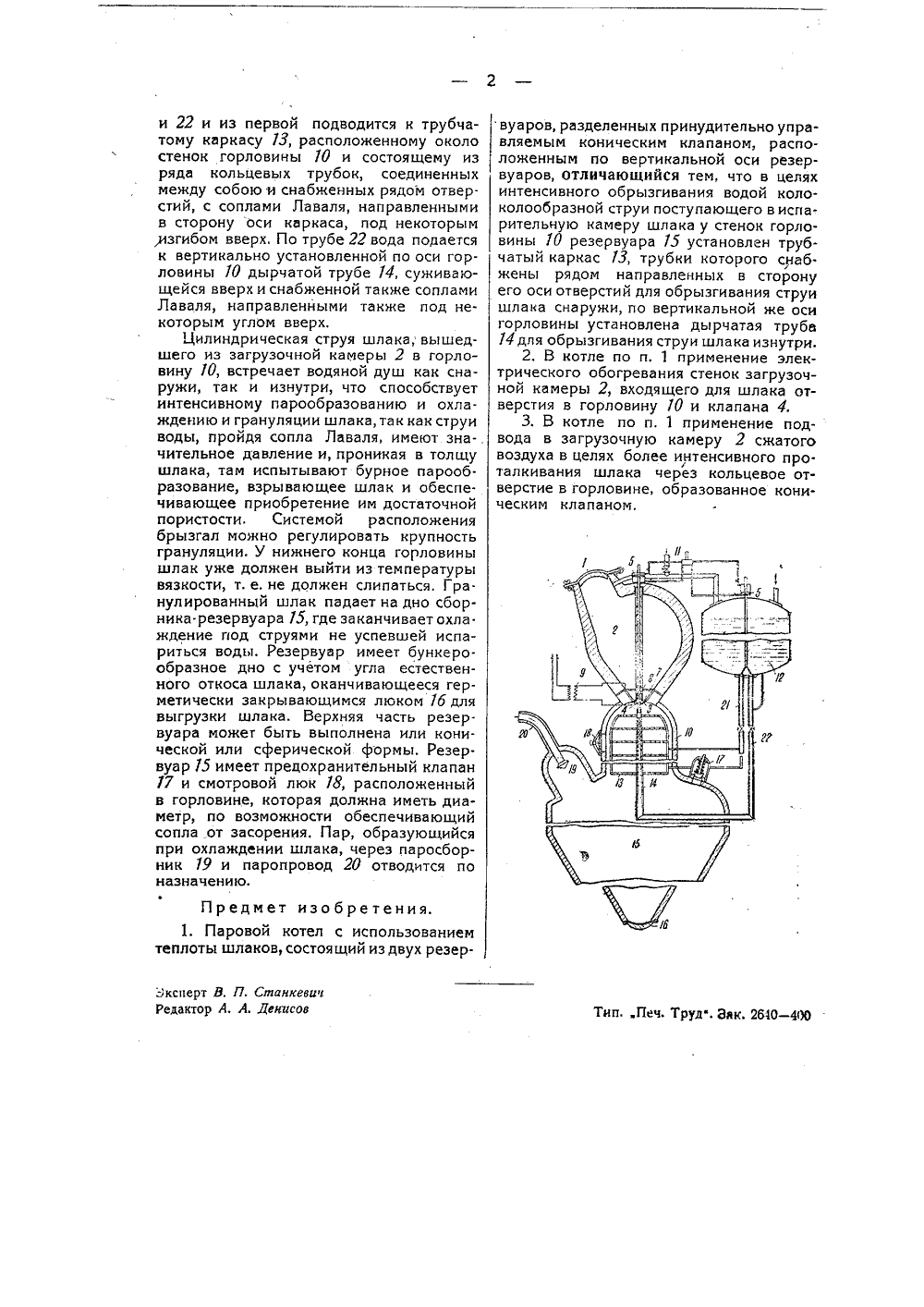

. АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ ОПИСННИЕ парового котла с использованиеи теплоты шлаков.О выдаце авторского свидетельсгва опуоликоваио 31 декабря 1 И 4 года.(298) Изобретение относится к паровым котлам с использованием теплоты шлаков и состоящим из двух резервуаров, разделенных принудительно управляемым коническим запорным клапаном, расположенным по вертикальной оси резервуаров.В предлагаемом котле в горловине испарительной камеры, в которую поступает через клапан, под давлением сжатого воздуха, шлак из загрузочной камеры, установлены у стенок ее каркас из трубок, снабженных рядом отверстий, направленных в сторону его оси, а по вертикальной оси горловины - дырчатая труба, каковое устройство служит для интенсивного обрызгивания струи шлака как снаружи, так и изнутри, в целях увеличения повышения парообразования и грануляции шлака.На схематическом чертеже изображен вертикальный разрез парового котла с использованием теплоты шлаков,Шлак из ковша через герметически закрывающуюся крышку 1 попадает в загрузочную камеру 2, футерованную изнутри. Камера 2 соединяется с грануля. тором горловиной 1 О резервуара 15 че рез отверстие 3, закрывающееся клапаном 4 в виде конуса. Управление клапаном 4 осуществляется гидравлической системой 5. Нижняя часть загрузочной камеры 2 переходит в сужающийся конус, выполненный из огнеупорного крепкого вещества с большим омическим сопротивлением и служащим для целей электрического нагрева этого места, дабы избежать настылей шлака в узкой части; подвод тока осуществляется кольцами 7 из металла. Клапан 4 может быть снабжен конусами 8 тоже дпя целей электрического нагрева, но уже со значительной металлической нижнеи частью, могущей принимать на себя работу гидравлической системы 5. Установление необходимости нагрева конуса клапана должно быть решено в процессе опытов в том случае, если настыли на нем будут нарушать нормальный ход установки, Нагрев обоих конусов осуществляется током, проходящим через трансформатор 9. Конус 8 клапана, опускаясь до положения, указанного пунктиром, является направляющим для шлака, поступающего в горловину 10. Шлак в целях более интенсивного протаскивания его через кольцевое отверстие в горловине, образованное коническим клапаном, находится под давлением сжатого воздуха, поступающего из компрессора 11, Эго давление должно превышать на две - четыре атмосферы рабочее давление котла, Под влиянием направляющего конуса 8 и давления шлак поступает в горловину 1 О полой, цилиндрической, колоколообразной струей.Вода для парообразования и грануляции шлака поступает под давлением компрессора из бака 12 по трубам 21.,Печ. Тр як. 2610 - 400 и 22 и из первой подводится к трубчатому каркасу 13, расположенному около стенок горловины 10 и состоящему из ряда кольцевых трубок, соединенных между собою и снабженных рядом отвер. стий, с соплами Лаваля, направленными в сторону оси каркаса, под некоторым ,изгибом вверх, По трубе 22 вода подается к вертикально установленной по оси горловины 1 О дырчатой трубе 14, суживающейся вверх и снабженной также соплами Лаваля, направленными также под некоторым углом вверх.Цилиндрическая струя шлака, вышедшего из загрузочной камеры 2 в горловину 10, встречает водяной душ как снаружи, так и изнутри, что способствует интенсивному парообразованию и охлаждению и грануляции шлака, так как струи воды, пройдя сопла Лаваля, имеют зна-. чительное давление и, проникая в толщу шлака, там испытывают бурное парообразование, взрывающее шлак и обеспечивающее приобретение им достаточной пористости. Системой расположения брызгал можно регулировать крупность грануляции. У нижнего конца горловины шлак уже должен выйти из температуры вязкости, т, е, не должен слипаться. Гранулированный шлак падает на дно сбор. ника резервуара 15, где заканчивает охла. ждение под струями не успевшей испариться воды, Резервуар имеет бункерообразное дно с учетом угла естественного откоса шлака, оканчивающееся герметически закрывающимся люком 1 б для выгрузки шлака. Верхняя часть резервуара может быть выполнена или конической или сферической формы. Резервуар 15 имеет предохранительный клапан 17 и смотровой люк 18, расположенный в горловине, которая должна иметь диаметр, по возможности обеспечивающий сопла от засорения. Пар, образующийся при охлаждении шлака, через паросборник 19 и паропровод 20 отводится по назначению,редмет изобретения вой котел с использованиеаков, состоящий из двух резер эксперт В. П. СтанкевичРедактор А. А. Денисов вуаров, разделенных принудительно управляемым коническим клапаном, расположенным по вертикальной оси резервуаров, отличающийся тем, что в целях интенсивного обрызгивания водой колоколообразной струи поступающего в испарительную камеру шлака у стенок горловины 1 О резервуара 15 установлен трубчатый каркас 13, трубки которого снабжены рядом направленных в сторону его оси отверстий для обрызгивания струи шлака снаружи, по вертикальной же оси горловины установлена дырчатая труба 14 для обрызгивания струи шлака изнутри.2, В котле по и, 1 применение электрического обогревания стенок загрузочной камеры 2, входящего для шлака отверстия в горловину 10 и клапана 4.3. В котле по и. 1 применение под. вода в загрузочную камеру 2 сжатого воздуха в целях более интенсивного проталкивания шлака через кольцевое отверстие в горловине, образованное коническим клапаном,
