Формирователь электрических сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 396820
Авторы: Сороко, Толмачев, Хмелевский
Текст

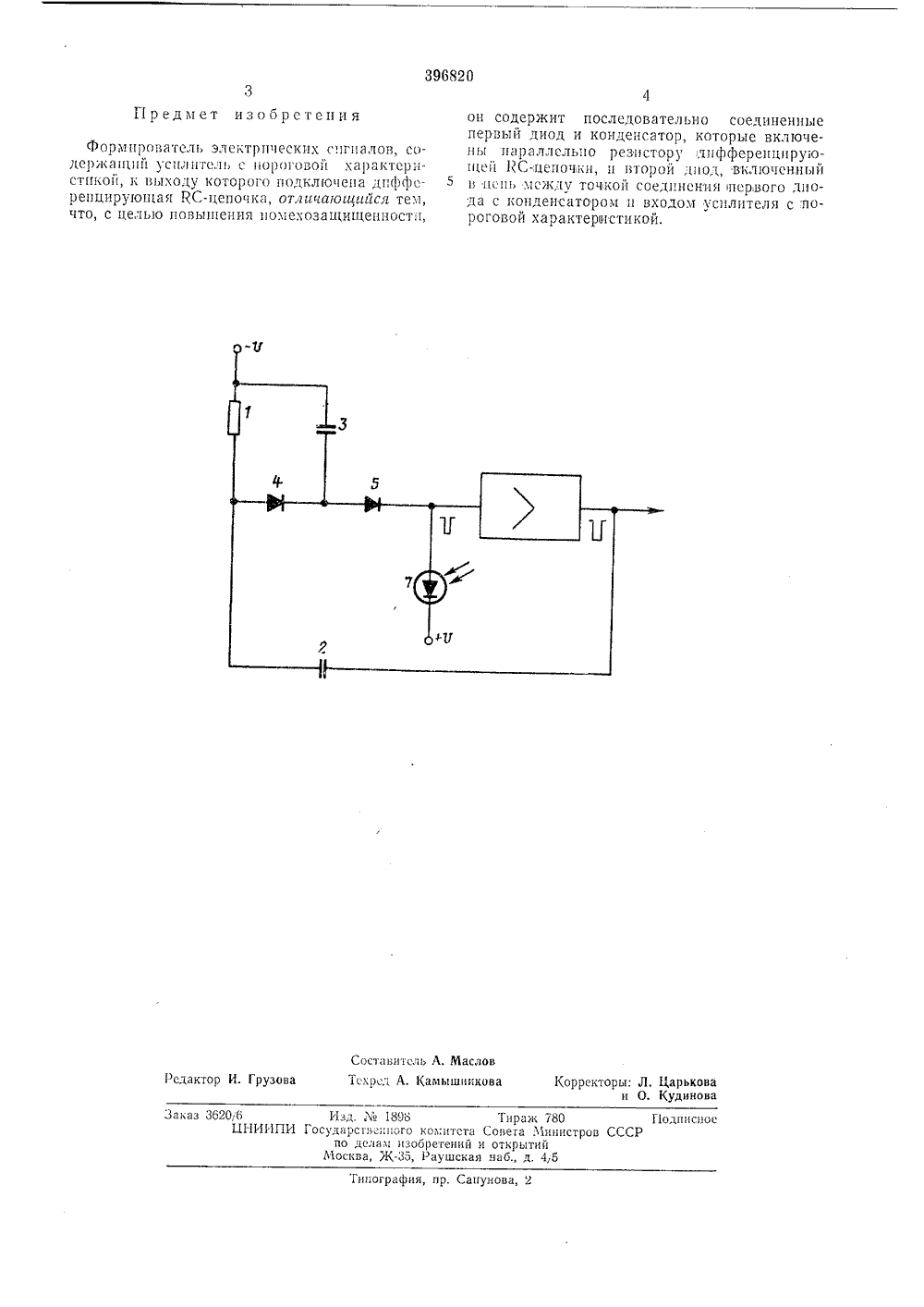

ооОГ Союз Советских.СоциалистическикРеспублик Зависимое от явт. свидетсльсгва о Кл. Н 03 с 5 18-2 Заявлено 29.1.1968 (И 1 с присоединением заявки осударственный комитетСовета Министров СССРпа делам изобретенийи открытий иорит л.н и До 3 УД 1 х 681.319,53(088,8) публнкован ата опубли БОЛЛ,И 11.19 1974 вания описания 14 Авторыизобретен олмачев, В. С. Хмелевский и Л. Г. Сорок аявите ФОРМИРОВАТЕЛЬ ЭЛЕКТРИЧЕСКИХ С ЛОВ Изобретение относится к области вычислительной техники.Известны формирователи электрических сигналов, содержащие усилитель с гороговой характеристикой, к выходу которого подключена дифференцирующая КС-цепочка.Предложенное устройство отличается тям, что содержит последовательно соединенные первый диод и конденсатор, которые включепы параллельно резистору дпфференцнрующей 1 хС-цепочки, и второй диод, включенный в цепь между точкой соединения первого диода с конденсатором и входом усилителя с пороговой характеристикой.Это позволяет повысить помехозащищенность устройства.На чертеже показана схема формирователя сигналов.Она состоит из дифференцирующей КС-цепочки на резисторе 1 и конденсаторе 2, конденсатора 8, подсоединенного через диод 4 параллельно резистору 1, и диода 5, через который конденсатор 3 подключается на вход усилителя б. Выход усилителя (совпадающпй по фазе с входом) соединен с входом дпфференцирующей цепочки.Рассмотрим работу формирователя на примере усиления сигнала, считываемого фото- диодом с перфоленты в старт-стоиком режиме.При затемнении фотодиода на выходе уснлителя появляется отрпцательнын потенциал и конденсатор 2 заряжается через резистор 1.В первоналЯл.н.1 момент при засветке фото- диода 7 схема нс окязь 1 вает влияния на вход усилителя, так кяк потенциал на его входе становится более положительным и диод 5 остается закрытым. В момент прихода ноло- ЖПТЕЛоНОГО фРОНТЯ СИГНЯЛЫ С ДнффЕРЕНЦИРУ- ющей цепочки через диод 4 заряжают конден сатор 8. После этого конденсатор 3 черсз диод5 фильтрует кратковременные отрпцательнье номеи, повышая тем самым помсхозащшцснп ость.Величина кондснсаторя 2 выбирается с та кнм расчетом, чтобы она успела разря;итьсяза время мпнизядно возможной паузы между сигналами на входное сопротивление усилителя. В этот момент диод 4 запирается и схема подготавливается и счнтываншо следу ющего сигнала. Резистор 1 подключается к нссточнику напрянсипя, уровень которого несколько ниже потенциала ня входе усилителя в исходном состоянии, благодаря чему до срабатывания формирователя диоды 4 и 5 запер ты и схех 1 Я нс Оказывает никакого вл 1 янпя нявход усилителя,Параметрь: дпффереплнрующей цепочки выбПРЯ 10 ТСЯ Тялн 11, ЧТООЫ 1 ОНДЕ 11 СЯТОР 5 З 1 РЯ- жался до потенциаля, несколько превыщяющс. ЗО го потенциал срябятывагня усилителя,(и Изд. М 18 оо Тираж 780 Ш 1 ИИГ 1 И Государсгнснпого комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4,БЗаказ 36 Типография, пр. Сапунова, 2 Г 1 редмет изоорстения Формирователь электрических сигналов, содержащий усилитель с пороговой характеристикой, к ияходу которого подкл 1 очепа дпффсрепцирующая ЯС-цепочка, отличающиссся тем, что, с целью повышения помехозащищенпостп,ои содержит последовательно соединенные первый диод и конденсатор, которые включены параллельно резистору дпфференциру 1 ощей ИС-цепочи, и второи диод, включсииый и пспь мсжду точкой соедписиия первого диода с конденсатором и входом усилителя с пороговой характеристикой.
СмотретьЗаявка
1213325
А. М. Толмачев, В. С. Хмелевский, Л. Г. Сороко
МПК / Метки
МПК: H03K 5/08
Метки: сигналов, формирователь, электрических
Опубликовано: 01.01.1973
