Уплотнение вращающегося вала

Номер патента: 396502

Авторы: Борзенко, Ниношвили

ZIP архив

Текст

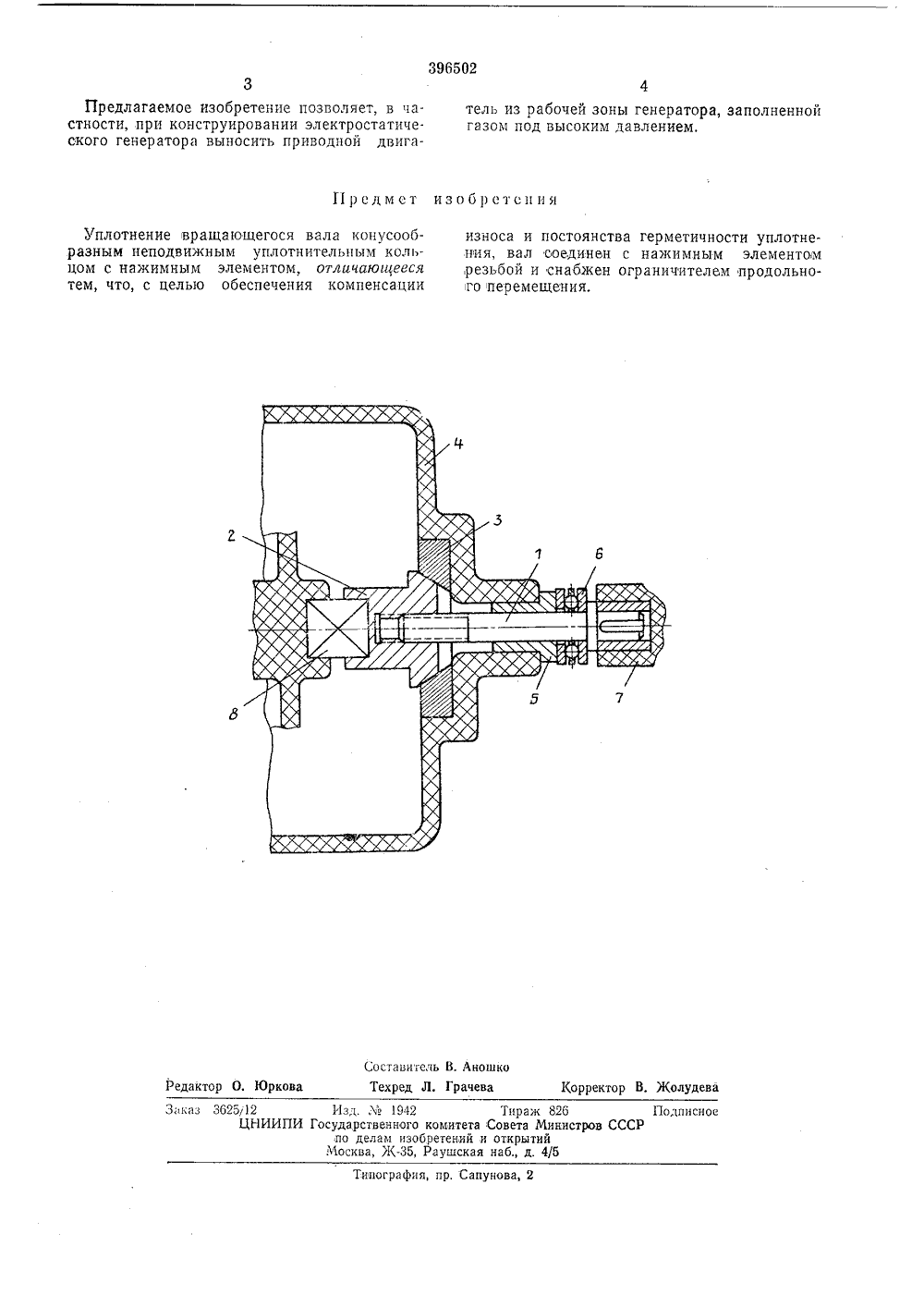

О П И С А Н И Е 396502ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоаетскилСоциалистицескииРеспублин Зависимое от авт. свидетельстваЗаявлено 29,71,1971 ( 1670561/25-8)с присоединением заявкиЧ. Кл, Г 161 13/1 Государственный комитв 1Совета Министров СССРао делам изобретенийи открытий ПриоритетОпубликовано 29.И 11,1973, Бюллетень36Дата опубликования описания 15.1.1974 УДК 62-762.6(088.8) Авторы зобретения Борзенко и Б. И. Ниношвили Заявите УПЛОТНЕНИЕ ВРАЩАЮЩЕГОСЯ ВАЛА беспечени герметич динен с нарезьбы и го перемеИзобретение относится к области электро- машиностроении и может быть использовано, например, в электростатических генераторах.Известны уплотнения вращающегося вала, содержащие корпус, конусообразное неподвижное уплотнительное кольцо, нажимной элемент и пружину, за счет нажима которой на нажимной элемент создается герметизация уплотнения.Однако при использовании этих уплотнений в электрических машинах, в особенности электростатических генераторах с высоким числом оборотов (примерно 14000 об/лия), пружина испытывает вибрационную нагрузку, вследствии чего происходит периодическое уменьшение давления на нажимной элемент, что влечет за собой нарушение герметизации уплотнения. (В таких случаях, в частности в электростатических генераторах, для предотвращения утечки газа привод и генератор помещают в одном корпусе, что ухудшает условия работы двигателя и самого генератора),Целью изобретения является компенсации износа и постоянств ности уплотнения.Это достигается тем, что вал со жимным элементом при помощи снабжен ограничителем продольн щения,Изобретение поясняется чертежом.Вал 1 соединен при помощи ленточной несамотормозящей разьбы, имеющей одинаковое направление с вращением вала, с нажимным 5 элементом 2, который сопряжен наружной конической поверхностью с уплотнительным кольцом 3, потаженным в корпус 4. Кроме того, в корпусе 4 установлен подшипник скольжения б, на торец которого опирается своей 10 плоскостью посаженный на вал 1 упорныйподшипник качения б. Вал 1 связан с приводом через муфту 7, с рабочими же органами машины через нажимной элемент 2 и упругую муфту 8, позволяющую ажимному эле менту 2 перемещаться вдоль оси.Включают привод машины; посредствоммуфты 7 вращение передается валу 1 и нажимному элементу 2, далее через упругую муфту 8 - к рабочим органам машины. На жимной элемент 2 при первых же оборотахнавинчивается на вал 1 до полного прилегания по коническим поверхностям с уплотнительным кольцом 3, что обеспечивает герметизацию узла, По мере износа трущихся частей 25 уплотнения из-за совпадения направленийрезьбы с вращением вала происходит постоянное поджатие нажимного элемента 2 к уплотнительному кольцу 3. Таким образом осуществляется самоуплотнение (герметизация) 30 вала,396502 Прсдмст изобретения Составитель В. АношкоТехред Л. Грачева Корректор В, Жолудева Редактор О. Юркова Заказ 362512 1 Лзд.1942 Тираж 826 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 3Предлагаемое изобретение позволяет, в частности, при конструировании электростатического генератора выносить приводной двигаУплотнение вращающегося вала конусообразным неподвижным уплотнительным кольцом с нажимным элементом, отличаюгггееся тем, что, с целью обеспечения компенсации тель из рабочей зоны генератора, заполненнойгазом под высоким давлением. износа и постоянства герметичности уплотнения, вал соединен с нажимным элементом ,резьбой и снабжен ограничителем продольного перемещения,

Смотреть

Заявка

1670561

А. П. Борзенко, Б. И. Ниношвили

МПК / Метки

МПК: F16J 13/12

Метки: вала, вращающегося, уплотнение

Опубликовано: 01.01.1973
