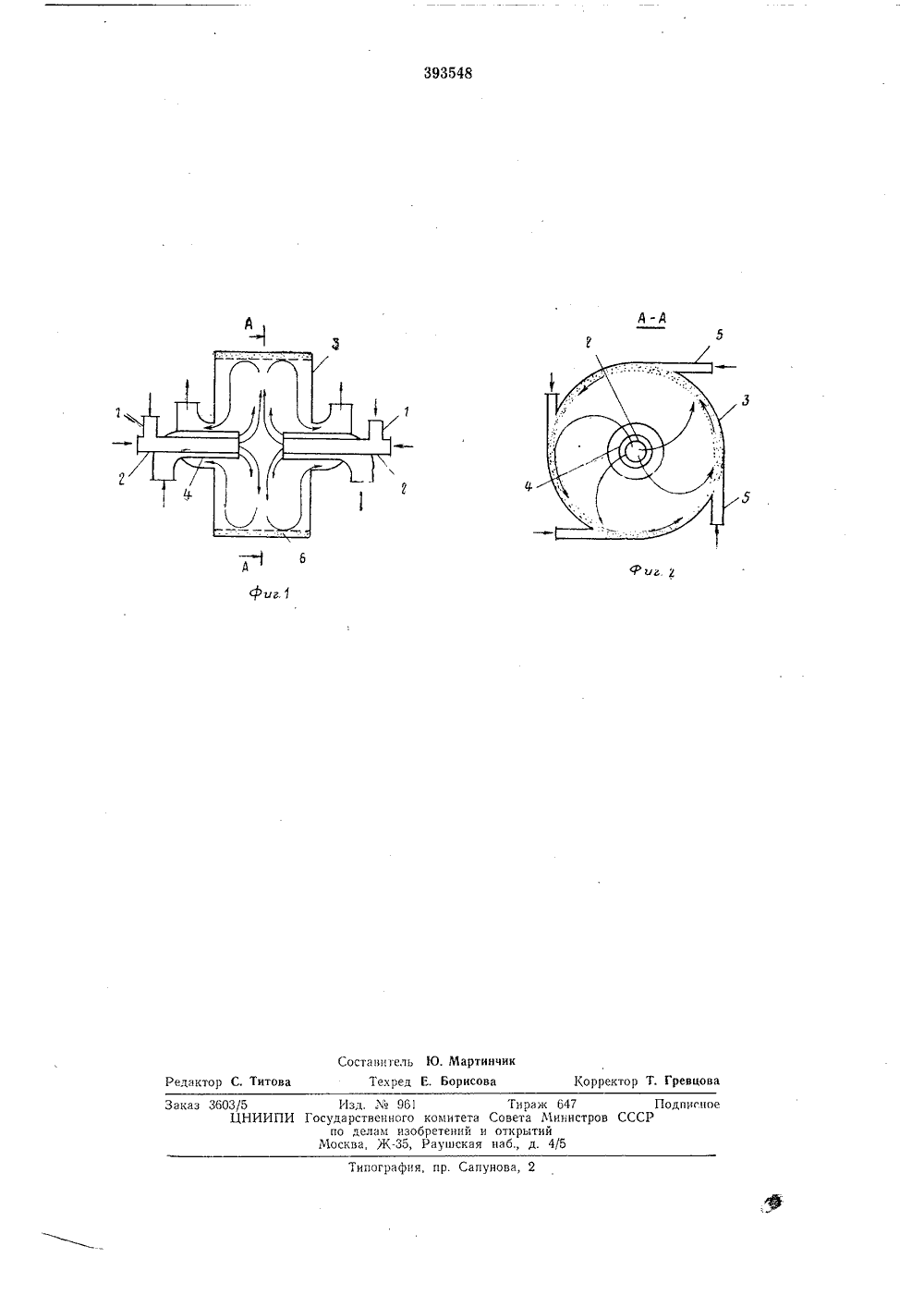

О п исжтог изобретения

Номер патента: 703143

Опубликовано: 15.12.1979

Авторы: Грабский, Гудим, Сажин, Станиславский, Фокин, Чувпило, Шабельник

МПК: B04C 9/00

Метки: аппарат, встречных, дисперсных, закрученных, потоках

...12 итруба 13 для выхода отработанного газа,Аппарат работает следующим образом,ОИсходный дисперсный материал питателем 4 подают,в трубу 2, где он подхватывается потоком газа и, пройдязавихритель 3, поступает в камеру 1в закрученном потоке газа. Поступающий15через трубу 11 газ, содержащий дисперсную Фазу взвесй, проходит завихритель 12 и образует, внешний закрученныйпоток, направлейный вниз навстречувнутреннему потоку.;Иэ внутреннего потока материал под действием центробежной силы вымывается во внешний потоки устремляется в нижнюю часть аппарата,при этом гаэ иэ внешнего закрученногопотока на путидвижения от завихрителя 12 до распределительной шайбы 9 пе)5реходит во внутренний поток и отработанный газ ухбдит Через трубу 13.Материал из...

Номер патента: 769253

Опубликовано: 07.10.1980

Авторы: Гудим, Ладыжский, Попов, Сажин, Фокин

МПК: F26B 17/10

Метки: аппарат, встречных, дисперсных, закрученных, потоках, тепловой

...вторично го потока газа, патрубков б и б для вывода высушенного материала из аппарата и отработанного газа ст отбойной шайбы 7 с регулируемым проходным сечением. Отбойная шайба 7 размещена на трубопрово.20 де 3 и выполнена в виде упругого тороида8, установленного на втулке 9 между фланцами 10 и 11.Аппарат работает следующим образом. 25 Газосмесь (влажный дисперсный мате. -риал вместе с потоком газообразного теплоносителя) через трубопровод 3 с завихрит-лсм 2 подается в сушильную камеру 1, образуя в камере внутренний закрученный эп поток.769253 фи Сверху казимеры через трубопровод 4 подается вторичный поток газа, который за кручивается в ту же сторону, что и поток газовзвеси, и образует внешний закрученный п 1 оток. Из внутреннего потока...

Номер патента: 1042813

Опубликовано: 23.09.1983

Авторы: Астахова, Ефремов

МПК: B04C 9/00

Метки: встречных, дисперсных, закрученных, потоках

...бункера-накопителя 4 с двумя выходными штуцерами 5 и 6, питателя7, средства 8 для регулировки циркулирующего потока материала, эжектора 9 и дополнительного средства10 для регулировки циркулирующегопотока материала.Средство 8 для регулировки циркулирующего потока материала выполнено в виде одного из типов регулирующей арматуры - регулируемым затвором (кран вентиль, задвижка, заслонка и др.). Дополнительное средство 10 для регулировки циркулирующего потока материала вцполнейо в видбсопла, в который подают чистый газ,расход которого регулируют, например, с помощью игольчатого вентиля.Бункер-накопитель 4 выходным. штуцером6 через эжектор 9 и средство 8 длярегулировки циркулирующего потокаматериала соединен с первичным вводом 2 аппарата со...

Номер патента: 1286297

Опубликовано: 30.01.1987

Авторы: Коленков, Петров, Фролов, Шитиков, Шургальский

МПК: B04C 3/06

Метки: аппарат, встречных, закрученных, потоках, разделения, сред

...патрубок 4 выполнен с кольцевым периферийным каналом 8, сообща О ющим полость патрубка 4 с полостью корпуса, и снабжен обтекателем 9,выполненным в виде тела вращения с двумя вершинами 10 и 11, расположенными на оси патрубка 4, и расширенной средней 25 . частью 12, расположенной на уровне кольцевого канала 8. Коническая часть 1 корпуса выполнена с отношением площадей нижнего и верхнего оснований, равным 0,5-0,9. В нижней части кор пуса установлен бункер 13.Аппарат работает следующим образом.Запыленный газ вводится через патрубок 6 и закручивается завихрителем 7. Под действием центробежнойсилы частицы пыли перемещаются кстенке корпуса, где попадают в зону вращения вторичного потока, подаваемого через патрубок 3. Во вторичный щ поток может...

Номер патента: 1200658

Опубликовано: 23.05.1992

Авторы: Голованов, Диамент, Сурков

МПК: G01N 1/24

Метки: встречного, газового, отбора, потока, пробы

...может быть выполнен в виде отдельной де" тали и жестко закреплен на корпусе 7. Защитный кожух 15, выполненный в форме стакана, дно 15 которого ориентировано навстречу потоку 6, а откры" тая цасть обхватывает кольцевой выс" туп 14 с возможностью перемещения вдоль него. Между дном 16 защитного кожуха 15 и торцовой фронтальной по-, верхностью 17 кольцевого выступа размещена сжатая спиральная пружина 18, жестко прикрепленная к дну 16 защитного кожуха 15. Упругость пружины 18 больше, цем у пружины 11. Входное отверстие 8 расположено перед торцовой поверхностью 17 выступа 14 со стороны встречного потока газа б. Расстояние, на которое входное отверстие 8 вынесено перед по" верхностью 17 обратно пропорционально отношению упругостей пружины...
