Номер патента: 391412
Автор: Брит
Текст

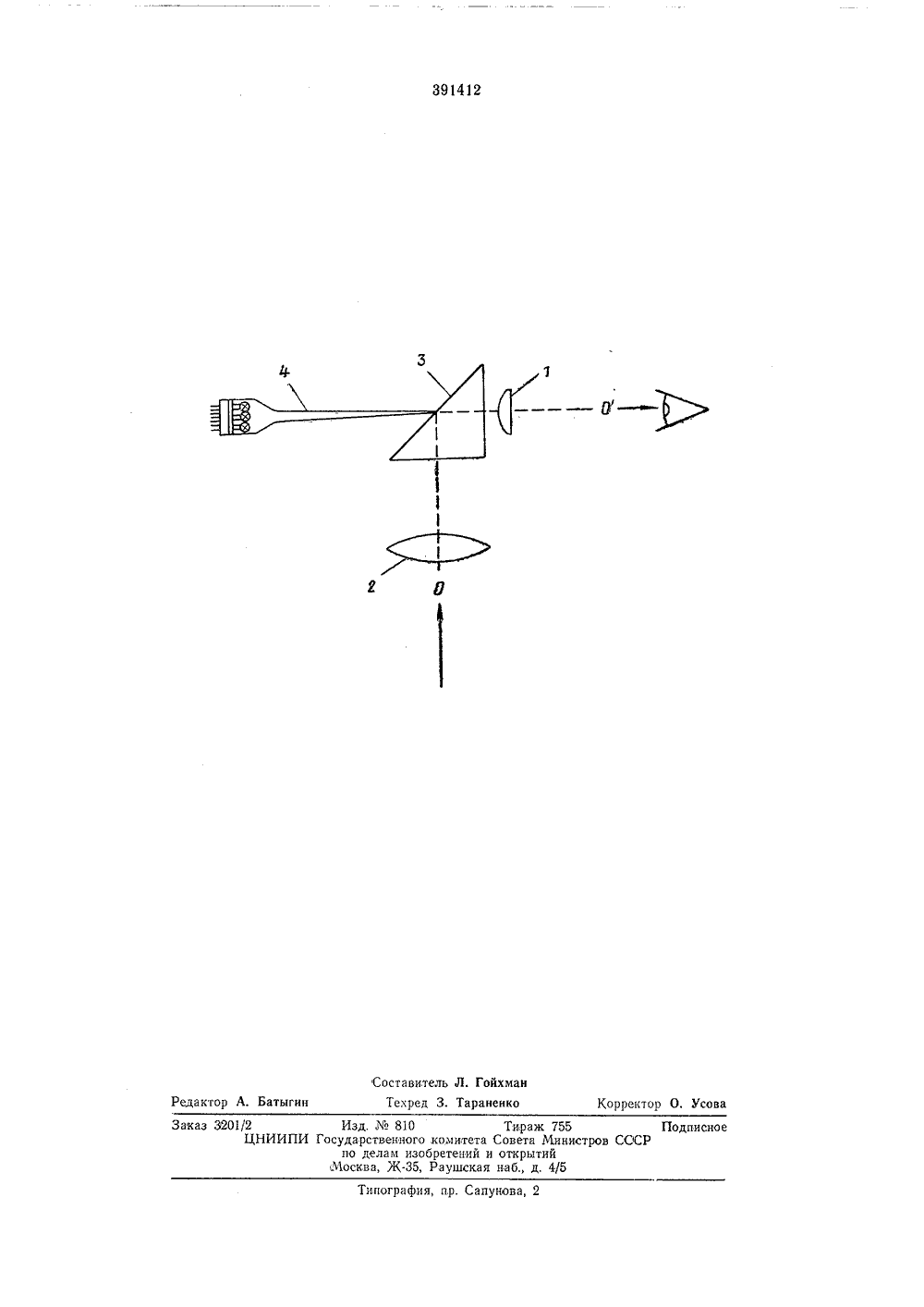

3%412 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик Зависимое от авт. свидетельстваМ. Кл. б 011 1/086 02 Ь 21/18 явлено 17.Ч 1,1969 ( 1349390/26-251627227/26-25 исоединением зая риорите асударственный камнтетСааета Министрав СССРпа делам изобретенийн аткрытий бликовано 25.Ч 11.1973. Бюллетень Ло 31 242.2 (088.8 Дата опубликования описания 6,Х 11.1 Автор зобретения лс.;.-. - :- йп3,рай Заявите ВИЗУАЛЬНЫХ МИКРОфОТОМЕТРИЧЕСКИ ИССЛЕДОВАНИЙ ИБО зой окуляра введена призма 3, отклоняющая лучи, формирующие изображение, и позволяющая путем контакта с ее гранью установить эталон 4 с направлением лучей в сторону на блюдателя. При этом выход лучей ориентирован параллельно оптической оси микроскопа О - О.Предлагаемое устройство позволяет выполнять более точные микрофотометрические и О микрофлуориметрические измерения при наличии в поле зрения оптического прибора исключительно рабочей части измерительного инструмента - огсна эталона сравнения. ствам дл уориметри иологичес 1, Прибор для визуальных микрческих исследований, содержащийокулярной системой и эталон, оттем, что, с целью повышения точрений, в окулярную систему ввелная призма, к гипотенузной граподведен эталон сравнения.2. Прибор по п. 1, отлгичаюгггиэталон сравнения выполнен в видщего элемента с торцами различра, меньший из которых примыканузной грани призмы, а большийбором источников яркости и цвета офотометрнмикрос.соп с личаюи 1 ийся носпг измена поворотни которой ися тем, чтое световедуного диаметет к гипотеснабжеи на 30 Изобретение относится к устрои я микрофотометрических и микрофлческих визуальных исследований бких объектов.Известны устройства для микрофотометрических исследований, проводимых визуальным методом сравнения цвета и яркости интересующей части объекта и эталона, включающие оптическии:прибор, например микроскоп, в поле зрения которого находится наблюдаемый объект и эталон.В известном устройстве нерабочая часть тела, видимого на фоне объекта эталона, частично закрывает исследуемый объект, и вследствие этого невозможно исследовать мелкие детали объектов неправильной формы.В предлагаемом устройстве, с целью повышения точности измерений, в окулярную систему введена поворотная призма, к гипотенузной грани которой подведен эталон сравнения; последний выполнен в виде световедущего элемента с торцами различного диаметра, меньший из которых примьпсает к гипотенузной грани призмы, а больший снабжен наоором источников яркости и света.На чертеже схематически представлен предлагаемый прибор.Устройство выключает оптический прибор, например микроскоп, в окулярную систему которого между зрачковой 1 и входной 2 линедмет изобретенияРедактор А, Батыгин Корректор О. Усова Заказ 3201/2 Изд.810 Тираж 755 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб д. 4/5
СмотретьЗаявка
1349390
И. С. Брит
МПК / Метки
МПК: G01J 1/08, G02B 21/18
Метки: йсгюоюзная
Опубликовано: 01.01.1973
