Функциональный генератор напряжения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 389520
Текст

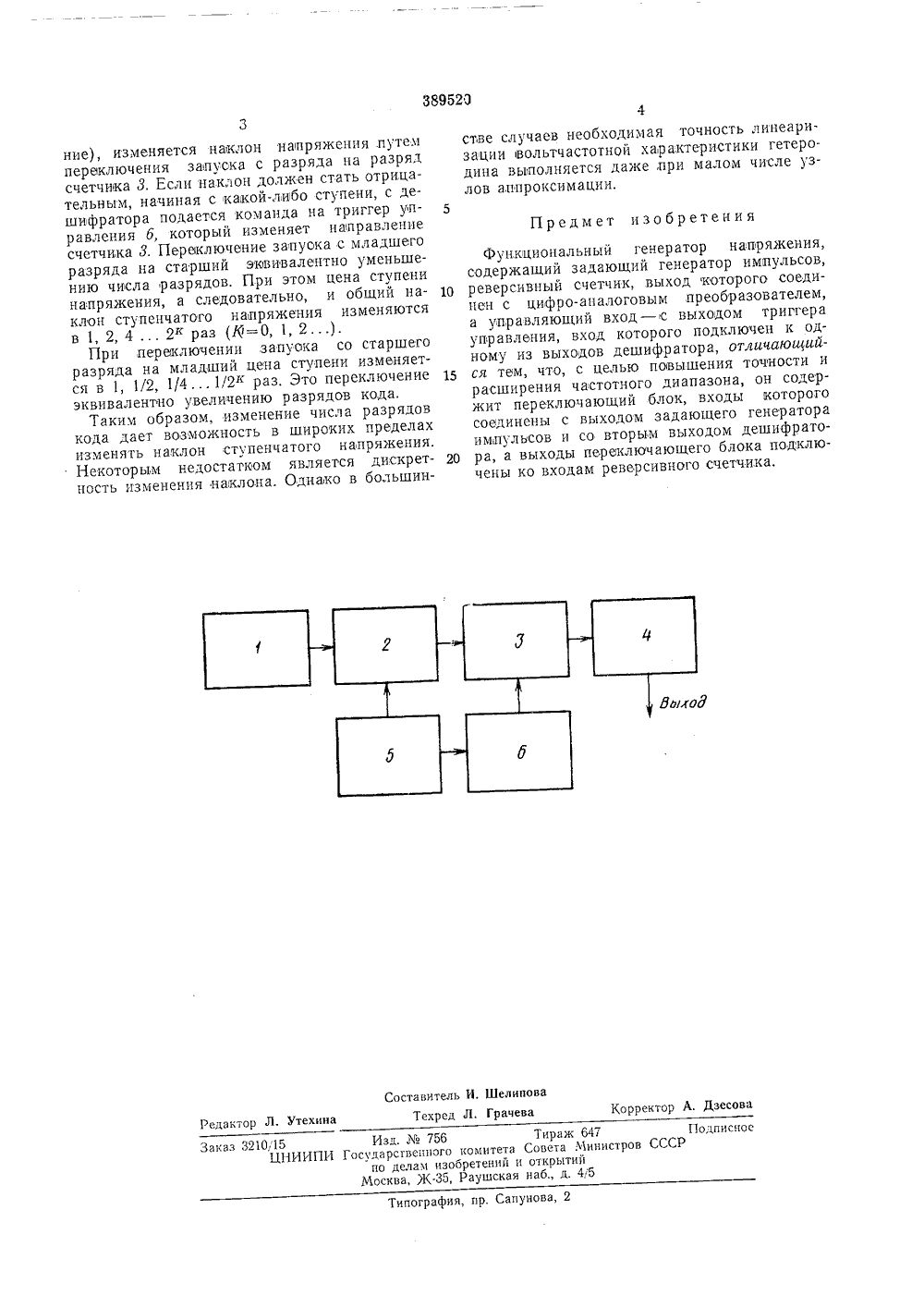

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУСоюз Советских Социалистических Республикот авт. свидетельства ЛЬ 3,1 Х.1971 ( 1697387/18 ависимо М. Кл. б 063 7/2 соединением заявк Государственный комитеСовета Министров СССРпо делам изобретенийи открытий Приоритет Бюллетень Ло 2 1,335.813 (088 бликовано 05 Х 11.19 ата опубликования описания З.Х 11.197 Авторы зобретени Сухомли алавенков, Ю. С. Голованов, О. Н. Семенов и Заявител фУНКЦ ЬНЫЛ ГЕНЕРАТОР НАПРЯЖЕНИ ключающереверсивно хема функ ратор импульреверсивныи преобразовауправления б.им образом.генератора 1 й блок 2 пака 2 и счетчибуемых углов частках кусочкривой (так ения на раз 1, 2, 4,К -2=4), двоичныи код щегопрео атора, ройств ения з е двс т танда и разря бразовауправом (в а ложен оичного екущим на пер дав по тель 4. чяем ого астном а всакода,то генек, входы щего ге- выходом люч Предлагаемый функциональный генератор напуяжения относится к вычислительным блокам автоматических устройств и, в частности, может быть использован для автоматичеокой электронной перестройки гетеродинов широкодиапазонных панорамных приемников.Известны функциональные генераторы ступенчатого .напряжения, содержащие задающий геператор импульсов, реверсивный счетчик, выход которого соединен с цифро-аналоговым преобразователем, а управляющий вход - с выходом триггера управления, вход которого подключен к одному из выходов дешифратора.Функциональное преобразование ступенчатого напряжения в известном генераторе производится путем функционального преобразования частоты следования импульсов запуска делителем частоты по командам с дешифратора.Известные генераторы не позволяют с высокой точностью осуществлять перестройку гетеродинов приемничков в широком частотном диапазоне.Целью изобретения является устранение этого недостатка.Указанная цель достигается тем, ч ратор содержит переключающий блокоторого соединены с выходом задаюнератора имлульсов и со вторым дешифратора, а выходы пе блока подключены ко входам счетчика. На чертеже представлена бло цпональпого генератора. Он содержит задающий гене сов 1, переключающий блок 2,счетчик 3, цифр о-аналоговый тель 4, дешифратор б и триггер Генератор работает следующ Запускающие импульсы от поступают через переключающи счетчик 3. Число К связей бло ка 3 определяется числом тре наклона напряжепия па всех у но-линейно-аппроксимированной например, если наклон напряжичпых участках соотносит выхода счетчика 3, имею и связям поступает на 25 По командам с дешифрвнешним командным уст случае программа измен мом дешифраторе в вид при сравнении которого 30 счетчика 3 выдается ко389520 Предмет изобретения Составитель И. Шелипова Техред Л. Грачева Корректор А Дзесова Редактор Л. Утехина Заказ 3210,15 Изд,756 Тираж 647 Подписнос ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 7 К, Раушская наб., д. 415Типография, пр. Сапунова, 2 ние), изменяется наклон напряжения путем переключения запуска с разряда на разряд счетчика 3. Если наклон должен стать отрицательным, начиная с какой-либо ступени, с дешифратора подается команда на триггер управления б, который изменяет направление счетчика 3. Переключение запуска с младшего разряда на старший эквивалентно уменьшению числа разрядов. При этом цена ступени напряжения, а следовательно, и общий наклон ступенчатого напряжения изменяются в 1, 2, 42" раз (К=0, 1, 2).При переключении запуска со старшего разряда на младший цена ступени изменяется в 1, 1/2, 1/4 1/2 г раз. Это переключение эквивалентно увеличению разрядов кода.Таким образом, изменение числа разрядов кода дает возможность в широких пределах изменять наклон ступенчатого напряжения. Некоторым недостатком является дискретность изменения наклона. Однако в большинстве случаев необходимая точность линеаризации вольтчастотной характеристики гетеро- дина выполняется даже,при малом числе узлов аппроксимации.5 Функциональный генератор напряжения,содержащий задающий генератор имнульсов, 10 реверсивный счетчик, выход которого соедиыен с цифро-аналоговым преобразователем, а управляющий вход - с выходом триггера управления, вход которого подключен к одному из выходов дешифр атор а, отличающий ся тем, что, с целью повышения точности ирасширения частотного диапазона, он содержит переключающий блок, входы которого соединены с выходом задающего генератора импульсов и со вторым выходом дешифрато ра, а выходы переключающего блока подключены ко входам реверсивного счетчика,
СмотретьЗаявка
1697387
МПК / Метки
МПК: G06G 7/26
Метки: генератор, функциональный
Опубликовано: 01.01.1973
