Устройство для уплотнения грунта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 383769
Текст

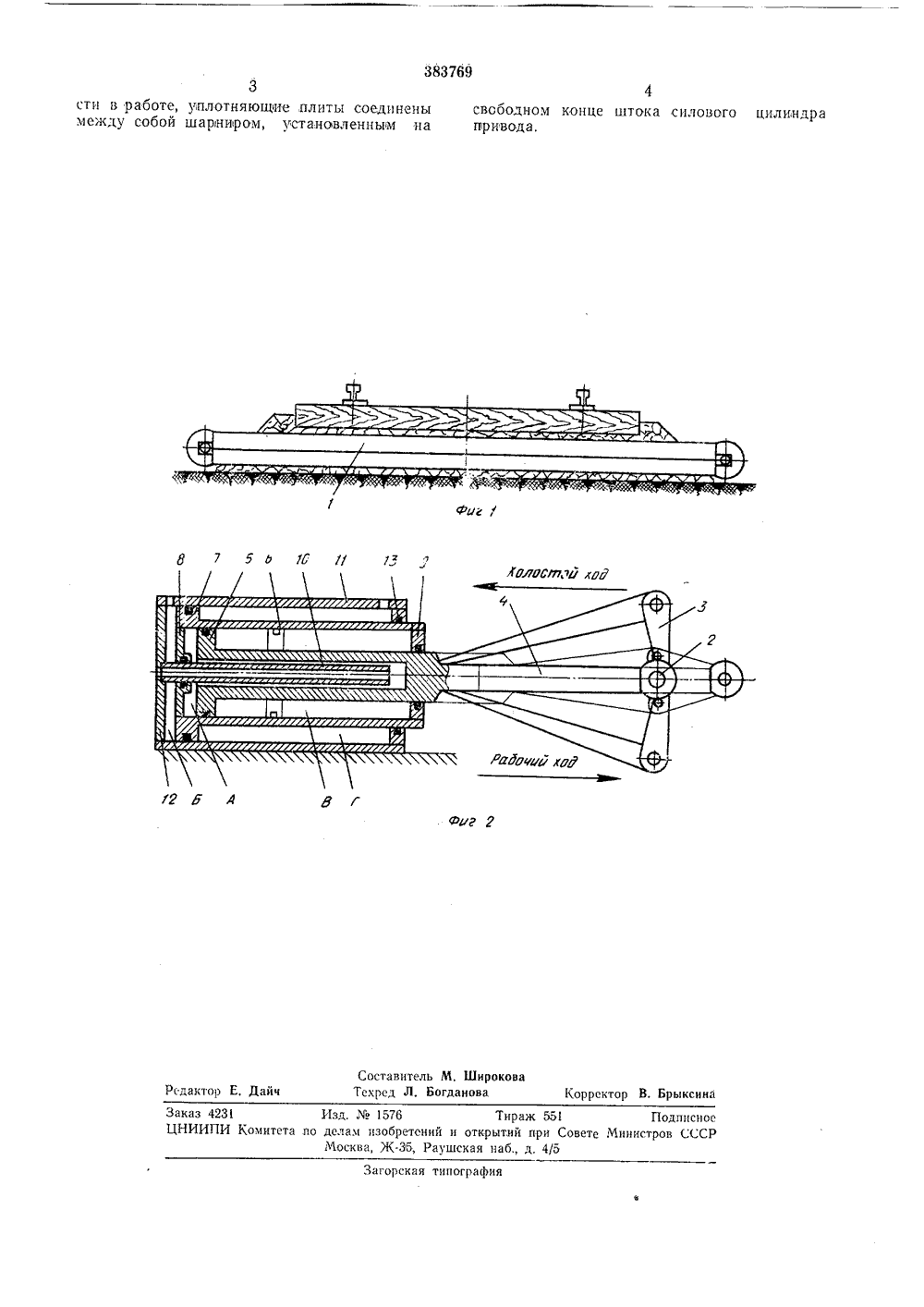

О П И С А Н И Е 383769ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик Зависимое от авт. нилегсльства М - Заявлено 15,Л.197 ( 1674445/29-14.Ч.1 хл. Е 01 с 19/3 присоединением заявки Лз Комитет по делам изобретений и открыт при Совете Министра СССР.Ч. 973 публнковано ата опублико ния описания 11.1 Х.1973 Авторыизобретени. М. Калин Заявитель ТРОЙСТВО ПЛОТН ЕН ИЯ ГРУНТА Изобретение относится к технике уплотнения балластной призмы железнодорожныкпутей и используется на выправочно-подбивочнык машинах для ремонта, реконструкциии сгроггтельства железнодорожны путей.Известно устройство для уплотнения,включающее шарнирный рабочий орган суплотняющими плитами, силовые цилиндрыи привод.Высота известного устройства при егоскладывании уменьшается незначительно, таккак шарнир уплотняющей плиты входитвнутрь рабочего органа, а между складывающимися плитами в момент складывания попадает уплотняемый материал,Цель изобретения - повысить надежно.тьуст 1 ройства в работе.Достигается это тем, что уплотняющиеплиты соединены между собой шарниром,установленггым на свободном конце штока силового цилиндра привода,На фиг. 1 схематически изображено описываемое устровство, поперечный разрез; нафиг. 2 - то же, разрез по силовому цилиндру.Устройгство состоит из шарниргго-складывающегося рабочего органа 1, шарнира 2,соединяющего уплогняющие плиты 8, и устансвленного на свободном конце штока 4 силового цилиндра, имеющего поршень 5, которые перемещаются в полых плунжерах 6, снабженных поршнями 7 и закрывающихся крышками 8 и 9. Через крышки 8 по трубопроводом 10 палается рабочая жидкость в поршневые пслостгг А. Плунжер 6 перемеща ется в корпусе 11 сгилсвого цгглггндра с крышками 12 .г 13. В полости Б, В и 1 рабочая жнлкс,.ть попаласт через корпус 11 и плунжер 6.Работает устройство следующим образом.О Прн склалывании рабочего органа рабочую жнлкость подают через крышку 12 в полссть 4. При этом поршень 5 со штоком 4 перемещается вправошарнир 2 занимает крайнее правое положение и высота его ста новится минимальной. Когда рабочую жидкость подают в полость 1, плунжер 6 с поршнем 7 перемещается и занимает крайнее левое псложенис. Рабочий орган 1 совершаетхолостой ход.20 При полаче рабочей жилкости в полостьВ рабочий орган складывается. После этого раоочую жидкость подают в полость Б и рабочий орган совершает рабочий код. Затем цикл повторяется.25 Предмет изобретенияУстройство для уплотнения грунта под железнодорожными путями, включающее шарнирный рабочий орган с уплотняющими плитами, силовые цилиндры и привод, отличаюзо гг 1 ееся тем, что, с целью повышения надежно383769 фиг,7 5 д й О 75 В Составитель М, ШироковаТехрсд Л. Богданова Корректор В. Брыксина Редактор Е, Дайч Заказ 4231 Изд,1576 Тираж 551 ПодписноеЦНИИПИ Когиитста по делам изобретений и открытий при Совете Министров СССРМосква, Ж.35, Раушская наб., д. 4/5 Загорская типография 3сти в работе, уплотняющие,плиты соединенымежду собой шарниром, установленным на свободном конце штока силового цилиндрапривода.
СмотретьЗаявка
1674445
МПК / Метки
МПК: E01C 19/35
Метки: грунта, уплотнения
Опубликовано: 01.01.1973
Код ссылки
