Коммутатор сигналов считывания для запоминающего устройства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

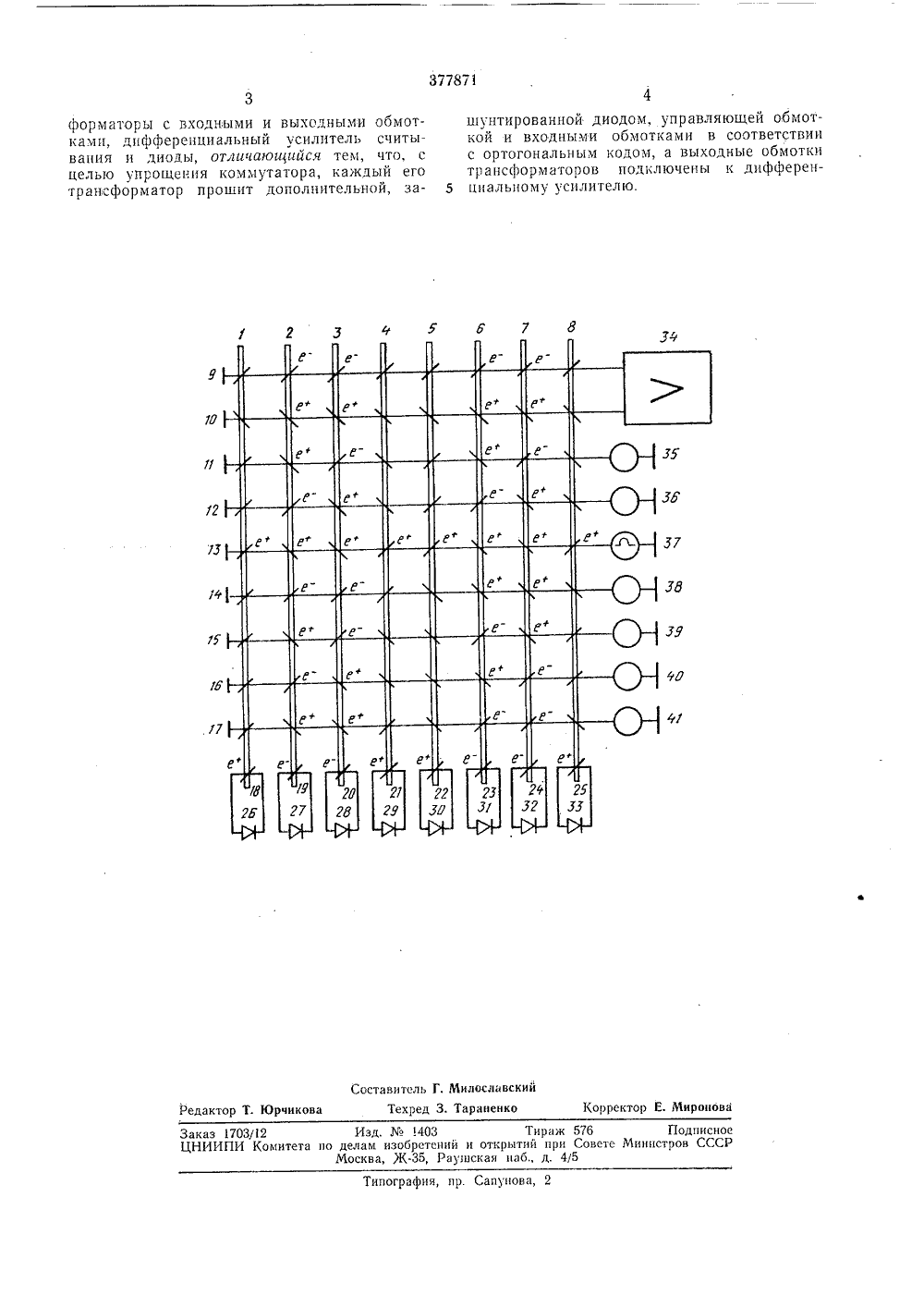

П И С А Н И Е 377871 ИЗОБРЕТЕНИЯ 6 оюз Советских Социалистических РеспубликК АВТОРСКОМУ СВйдЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 17.11.1971 ( 1622113/18 с присоединением заявкиМ. Кл. 6 11 с 7( риоритетпубликовано 17, Ч,1973, Бюллетень18ата опубликования описания 13.И,1973 комитет по делам изобретений и открытий при Совете Министров СССРУДК 681.327.66(088,8 Авторыизобретения В. В. Шаповалов и И, М, Рыбин ститут электронных управляющих машиаявитель ОММУТАТОР СИГНАЛОВ СЧИТЫВАНИ ДЛЯ ЗАПОМИНАЮЩЕГО УСТРОЙСТВ едмет изоб ния Коммутатор си гналопоминающего устройст чцтывания для засодержащий трансИзобретение относится к области вь 1 чйслительной техники.Известны коммутаторы сигналов считыва. ния для запоминающего устройства, содержащие трансформаторы с входными и выходными обмотками, дифференциальный усилитель считывания и диоды, Такие коммутаторы сложны.В целях упрощения в предлагаемом коммутаторе каждый трансформатор прошит дополнительной, зашуцтированной диодом, управляющей обмоткой и входными обмотками в соответствии с ортогональным кодом, а выходные обмотки трансформаторов подключены к дифференциальному усилителю.На чертеже изображена принципиальная схема коммутатора сигналов считывания,Коммутатор содержит ферритовые сердечники 1 - 8, выходные 9 и 10, входные 11 - 17 и управляющие 18 - 25 обмотки, диоды 2 б - 33, усилитель 34 и источники 35 - 41 сигналов.Наклонными линиями в местах пересечения обмоток и сердечников показано направление намотки,Коммутируемый сигнаал положительной полярности поступает на одну из входных обмоток, например, с источника 37. При этом э.д.с., индуцируемые на других обмотках матрицы, имеют направления, обозначенные на схеме знакаМи в+ и е - , Диоды 26, 29, Зд и 33 открываются. Вследствие малого сопротивления диодов суммарный магнитный поток и, следовательно, напряжения на всех обмотках сердечников 1, 4, 5 и 8 близки к нулю. Соотношение числа витков входных н управляющих обмоток выбирается таким, что открытые диоды выводятся напряжениями е+ в область малого прямого сопротивле ния. На выходных обмотках, т. е. на входеусилителя, сумма э.д.с. равна 4 е - и 4 с+, а на входных обмотках 11, 12, 14, 15, 1 б и 17 сумма э.д.с, равна нулю.Прн орицательной полярности входногосигнала с источником 37 цаправлевия э.д.с.противоположны, открываются диоды 27, 28, 31 и 32 и суммарная э.д.с. ца выходных обмотках равна 4 е+ и 4 е-.В случае необходимости рабочая точкадиодов может бы ть смещена подачей прямого напряжения на все диоды од 1 ховременно. Разброс характеристик диодов существенного значения цс имеет, так как комму- татор осуществляет усреднение такого раз броса тем успешнее, чем выше порядокиспользуемого ортогонального кода.377871 Составитель Г. МилославскийРедактор Т. Юрчикова Техред 3. Тараненко Корректор Е. Миронова аказ 1703/12 Изд.1403 Тираж 576ЦНИИПИ Комитета по делам изобретений и открытий при СовеМосква, Ж, Раугпская наб., д. 4/5 Подп испо Министров СССография, пр. Сапунова форматоры с входными и выходными обмотками, дифференциальный усилитель считывания и диоды, отгичаюигийся тем, что, с целью упрощения коммутатора, каждый его трансформатор прошит дополнительной, зашунтированной диодом, управляющей обмоткой и входными обмотками в соответствии с ортогональным кодом, а выходные обмотки трансформаторов подключены к дифферен циальному усилителю.
СмотретьЗаявка
1622113
В. Шаповалов, И. М. Рыбин Институт электронных управл ющих машин
МПК / Метки
МПК: G11C 7/10
Метки: запоминающего, коммутатор, сигналов, считывания, устройства
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-377871-kommutator-signalov-schityvaniya-dlya-zapominayushhego-ustrojjstva.html" target="_blank" rel="follow" title="База патентов СССР">Коммутатор сигналов считывания для запоминающего устройства</a>
Многоканальный коммутатор сигналов считывания для магнитных запоминающих устройств
Номер патента: 942134
Опубликовано: 07.07.1982
Автор: Романов
МПК: G11C 7/00
Метки: запоминающих, коммутатор, магнитных, многоканальный, сигналов, считывания, устройств
...соответственно объединены и являются выходами коммутатора.На чертеже изображена принципиальная схема предложенного коммутатора.Многоканальный .коммутатор сигналов считывания для магнитных запоминающих устройств содержит в каждомканале трансформатор 1, резистор 2,подключенный к управляющему входукоммутатора 3, и два транзистора 4и 5 р-и-р типа проводимости.Коммутатор работает следующим образом. 25На входы 6, которыми являются .эмиттеры транзисторов 4 и 5 каждогоканала, поступает сигнал, считанныйс соответствующей линии считываниязапоминающего устройства. Управляющийток через резистор 2 с управляющеговхода 3 подается на первичную обмотку трансформатора 1 и отпирает транзисторы 4 или 5 выбранного канала.Выходной сигнал снимается...
Формирователь сигналов синхронизации для устройства считывания информации
Номер патента: 999072
Опубликовано: 23.02.1983
Автор: Волошин
МПК: G06K 11/00
Метки: информации, сигналов, синхронизации, считывания, устройства, формирователь
...первое реле 2 времени, включается второй ключ 4, включается второе реле 6 времени, сигналы на выходах элементов НЕ 3 и 5 переходят из состояния н 1" в состояние "0", на выходе первого ключа 1 сигнал "1" на выходе первого реле 2 времени сигнал "1", на выходе второго ключа 4 сигнал "1", на выходе второго реле б 5 О времени сигнал "1". На первом входе элемента И 7 сигнал "1", на втором и третьем его входах сигналы "0". На выходе элемента И 7 сигнал "0", т.е. на выходе устройства отсутствует им. 55 пульс синхронизации.После прекращения действия перво" го сигнала пакета импульсов в интервале между соседними импульсами пакета импульсов первый ключ 1 выключается, на его выходе сигнал "0".Первое реле 2 времени остается во включенном...
Формирователь сигналов синхронизации для устройства считывания информации
Номер патента: 1089597
Опубликовано: 30.04.1984
Автор: Волошин
МПК: G06K 11/00
Метки: информации, сигналов, синхронизации, считывания, устройства, формирователь
...выхоп е - сигнал1 5 О . Первый элемент 2 задержки оста- .ется во включенном состоянии навремя , на которое он настроен , наего выходе - сигнал " 1 " . Второй клЬч4 остается включенным., на его выхо"20 де - сигнал "1", элементы 6 и 8 задержки остаются во включенном состоянии на время, на которое онинастроены, на их выходах - сигнал1 . На выходе элемента НЕ 3 сигнал . 25 переходит из состояния "О" в состояние 1 . На выходе элемента НЕ 5сигнал не изменяется , т . е , "0 " , таккак элемент 2 задержки находитсяво включенном состоянии . На первомЗ 0 и третьем входах элемента И 7 - сигнал 1 , на втором ег о входе - сигкнал О , на е го выходе - сигнал "О " .На выходе элемента НЕ 9 - сигнал "0" ,так как элемент задержки 8 остаетсяво включенном...
Входной каскад усилителя считывания
Номер патента: 481936
Опубликовано: 25.08.1975
Автор: Сенаторов
МПК: G11C 7/02
Метки: входной, каскад, считывания, усилителя
..., первичная обмотка кок источнику входного На чертеже представлена схема входного каскада усилителя считывания,Устройство работает следуюшим образомНа вход трансформатора 1 подастся прямоугольный импульсный сигнална крышке которого расположен узкий слабый сигнал, На нагрузке 7 возникает сигнал, идуций со вторичной обмотки 3 трансформатора 1, и длится до тех пор, пока не появится сигнаг поступающий в нагрузку 7 через линию задержки 5 с обмотки 4, После этого на нагрузке 7 сигнал исчезает из м взаимной компенсации двух сигналов, идущих с обмоток 4 и 8. Однако полная компенсация сиг481936 ыкод Составитель В.НазароваРеда"ОР О Степина ТехРед Корректор Еп.Хаиеева Е.Хмелева Заказ 30 б 5" Изд. М 9 Я Тираж 6 811 одннсноеЦНИИ 11 И 1...
Многоканальный коммутатор сигналов считывания для магнитных запоминающих устройств
Номер патента: 1251173
Опубликовано: 15.08.1986
Автор: Романов
МПК: G11C 11/14, G11C 7/00
Метки: запоминающих, коммутатор, магнитных, многоканальный, сигналов, считывания, устройств
...выбранного канала.В предлагаемом коммутаторе до 16 каналов) влияние информационной помехи практически полностью устраняется ,схема по фиг. 1) или находится в допустимых 11 ределах (схема по фиг. 2) при использовании пары диодов ца каждые 24 канала. Формула зобретения Многоканальный коммутатор сигналов считывания для магнитных запоминающих устройств по авт. св. Ьо 94234, отличагощийея тем, что, с целью ювышеция помехозащищенности многоканального коммутатора, оц содержит в каждом канале ключевые элементы в виде диодов, причем аноды диодов подключены к одним выводам соОтв(тствующих вторичных обмоток трансформатора, а катоды диодов к коллекторам соответствукппих грацзисторов. иг 1( оставитель 1 Сь 1 ехред И, Верее 1 и раж 543ВНИИПИ...
