Сигнализатор уровня сыпучих и жидких сред в

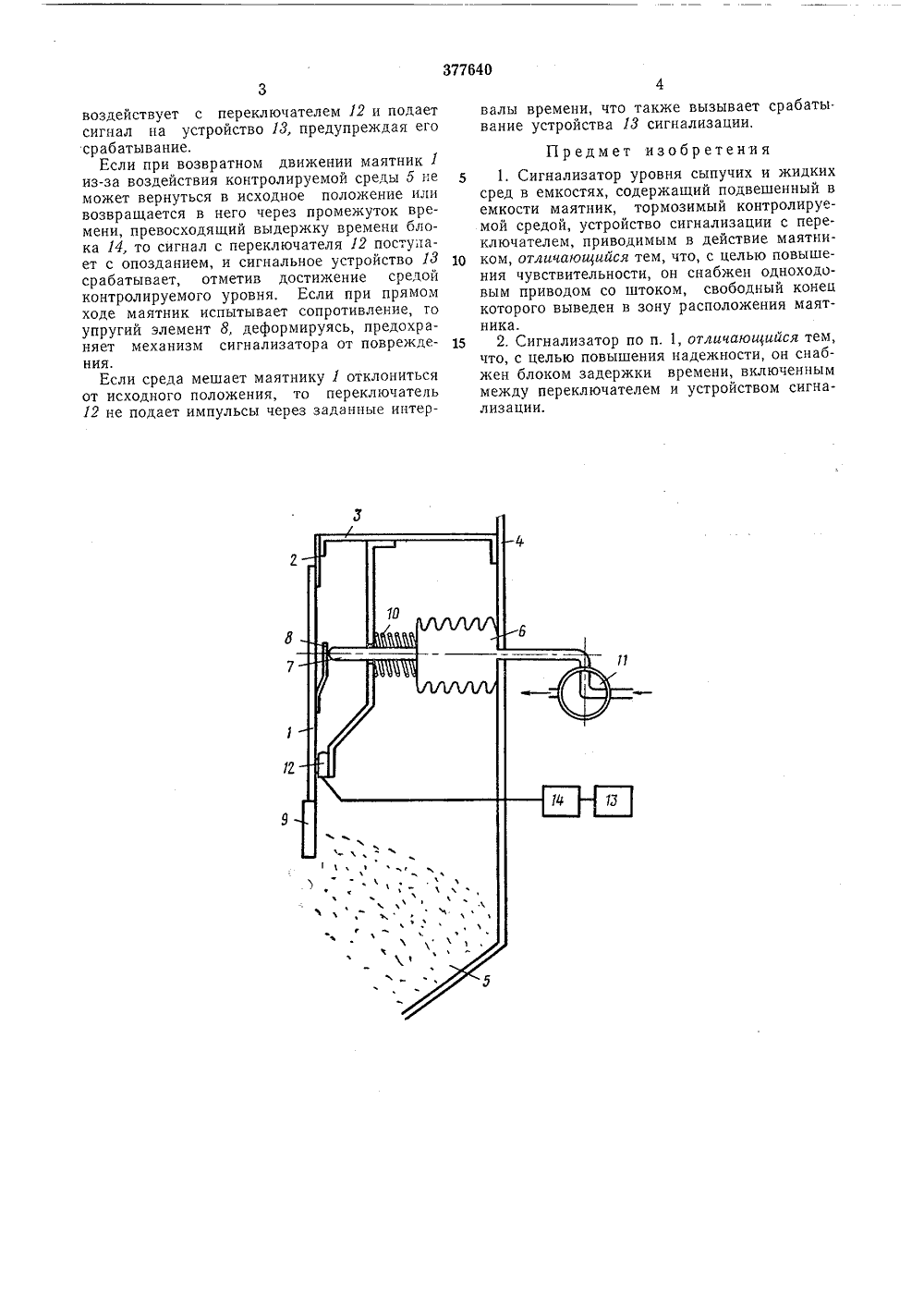

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ 377640 Союз Ссеетскиз Социалистииескиз РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-Заявлено 15,тт.1970 ( 1436673/18.10)с присоединением заявки-ПриоритетОпубликовано 17,1 т 1.1973. Бюллетень18Дата опубликования описания 26,Ч 1.1973 М. Кл, б 011 23/00 комитет по аелам иэобретениЯ и открытиЯ ори Совете Министров СССРЗаявитель СИГНАЛИЗАТОР УРОВНЯ СЫПУЧИХ И ЖИДКИХ СРЕД ВЕМКОСТЯХ Изобретение относится к области измерительной техники.Известные сигнализаторы уровня сыпучих и жидких сред в емкостях, содержащие подвешенный в емкости маятник, тормозимый контролируемой средой, устройство сигнализации с переключателем, приводимым в действие маятником, недостаточно чувствительны и надежны.Предлагаемый сигнализатор для повышения чувствительности снабжен одноходовым приводом со штоком, свободный конец которого выведен в зону расположения маятника.Для повышения надежности сигнализатор снабжен блоком задержки времени, включенным между переключателем и устройством сигнализации.На чертеже схематически представлен вариант описываемого сигнализатора уровня.Щуп-маятник 1 подвешен на упругом шарнире 2 к кронштейну 8, установленному внутри емкости 4, заполненной средой б, уровень которой контролируют.Маятник 1 приводится в действие посредством сильфона б, который одновременно служит уплотняющим вводом в емкость. При расширении сильфона шток 7, воздействуя через упругий элемент 8 на маятник 1, вызывает его отклонение. Упругий шарнир 2 и груз 9 на конце маятника 1 служат устройством для создания противодействующего момента, стремящегося возвратить маятник в вертикальное положение, когда сильфон 6 сжимается под действием упругости стенок и 5 возвратной пружины 10. Переменное давление в сильфоне б, вызывающее его растяжение и сжатие, создают переключением вентиля 11, попеременно связывающего сильфон 6 с источником избыточного давления воздуха 10 и с атмосферой, Шток 7 и упругий элемент 8образуют звено, размыкающее цепь передачи при возвратном движении сильфона б. Маятник 1 взаимодействует с дискретным датчиком - переключателем 12, подающим сигнал в 15 цепь устройства 18 сигнализации через блок14 временной задержки, например мультивибратор.Сигнализатор работает следующим образом.20 При подаче в сильфон б избыточного давления воздуха шток 7, перемещаясь, отклоняет маятник 1, и переключатель 12 размыкает цепь устройства 18 сигнализации, которое однако сохраняет свое состояние благодаря 25 действию блока 14 задержки времени, Припереключении вентиля 11 сильфон 6 под действием упругости своих стенок и пружины 10 сжимается, позволяя маятнику 1 вернуться в исходное положение под действием упругого 30 шарнира 2 и груза 9. При этом маятник 13воздействует с переключателем 12 и подает сигнал на устройство 13, предупреждая его срабатывание.Если при возвратном движении маятник 1 из-за воздействия контролируемой среды 5 пе может вернуться в исходное положение или возвращается в него через промежуток времени, превосходящий выдержку времени блока 14, то сигнал с переключателя 12 поступает с опозданием, и сигнальное устройство 13 срабатывает, отметив достижение средой контролируемого уровня. Если при прямом ходе маятник испытывает сопротивление, то упругий элемент 8, деформируясь, предохраняет механизм сигнализатора от повреждения,Если среда мешает маятнику 1 отклониться от исходного положения, то переключатель 12 не подает импульсы через заданные интер 3776404валы времени, что также вызывает срабаты.вание устройства 13 сигнализации.Предмет изобретения 5 1. Сигнализатор уровня сыпучих и жидкихсред в емкостях, содержащий подвешенный в емкости маятник, тормозимый контролируемой средой, устройство сигнализации с переключателем, приводимым в действие маятни ком, отличающийся тем, что, с целью повышения чувствительности, он снабжен одноходовым приводом со штоком, свободный конец которого выведен в зону расположения маятника.15 2. Сигнализатор по п. 1, отличающийся тем,что, с целью повышения надежности, он снабжен блоком задержки времени, включенным между переключателем и устройством сигнализации.
