Сигнализатор уровня вязких электропроводных сред
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

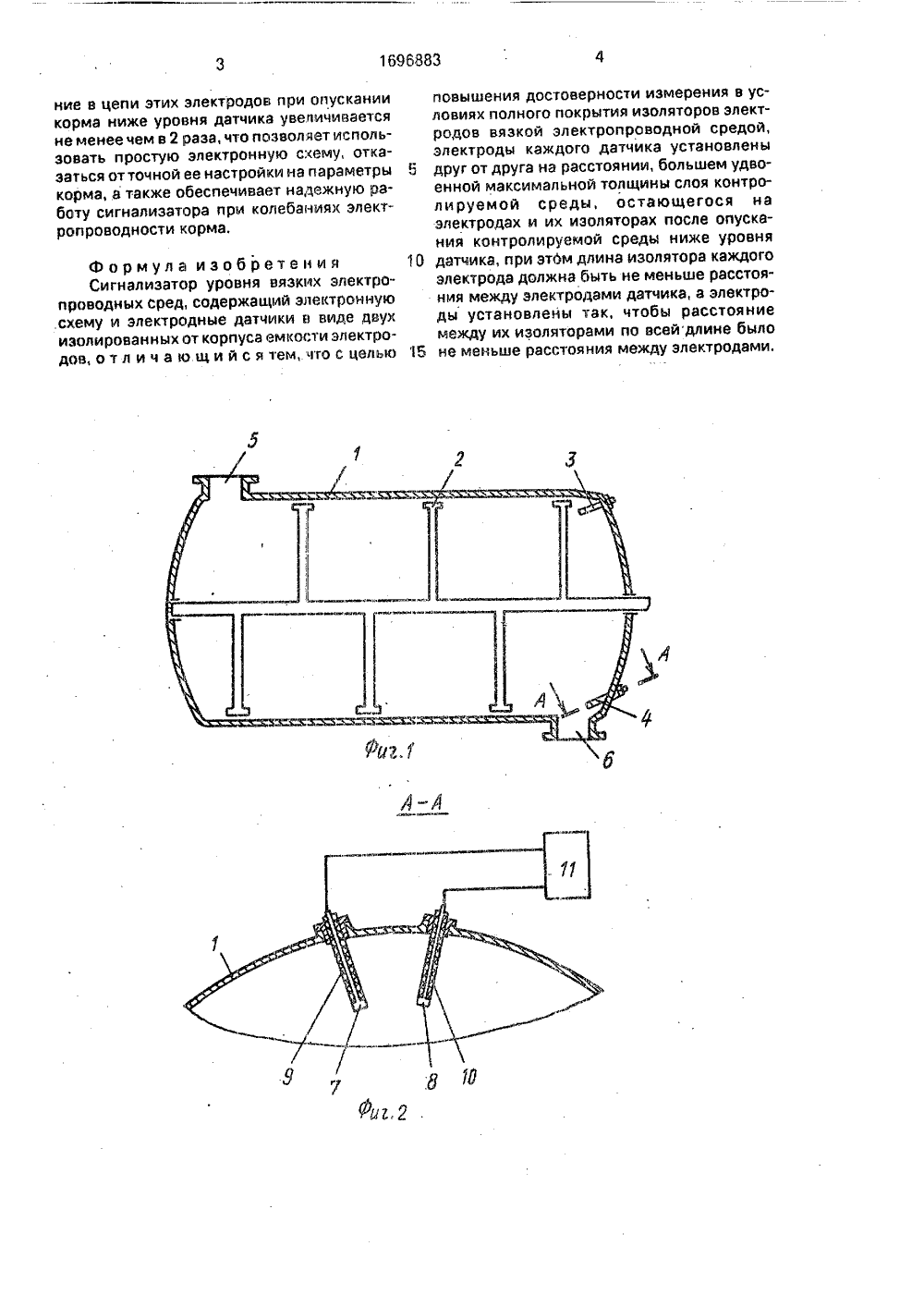

союз советскихСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 83 А 1 19) П 1) 1 Е 2322л)Б) З11 В этики им, ХХ иник е прибоистемы.ЭЗ).ВЯЗКИХ ическ ьныетор РУ ВНЯЕД ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР САНИЕ ИЗОБРСКОМУ СВИДЕТЕЛЬСТВУ(71) Киевский институт автосьезда КПСС(54) СИГНАЛИЗАТОР УРОЭЛЕКТРОПРОВОДНЫХ СР Изобретение относится к автопредназначено для сигнализации ижания в заданных пределах уровнэлектропроводн ых жидкостей,Целью изобретения является повышение достоверности измерения в условияхполного покрытия изоляторов электродоввязкой электропроводной средой.На фиг.1 изображен смеситель кормов сдатчиками верхнего и нижнего уровней корма в смесителе, разрез; на фиг. 2 - сечениеА-А на фиг.1 (датчик нижнего уровня и электронная схема).В корпусе смесителя 1 кормов установлены мешалка 2, датчик 3 верхнего уровня,датчик 4 нижнего уровня. На фиг,1 показанытакже загрузочные горловины 5 и 6 смесителя кормов. Каждый датчик уровня состоит издвух электродов 7 и 8, их изоЛяторов 9 и 10,смонтированных в корпусе 1, Электродыпроводами соединены с электронной схемой 11, аналогичной схеме прототипа.Для обеспечения минимальных размеров датчика электроды 7 и 8 устанавливаютна минимальном расстоянии друг от друга.(57) Изобретение относится к автоматике и предназначено для сигнализации уровня вязких электропроводных сред, Целью изобретения является повышение достоверности измерения. Каждый датчик уровня выполнен в виде двух электродов 7 и 8, установленных в корпусе емкости 1 на изоляторах 9 и 10 так, чтобы расстояние между изоляторами 9 и 10 по всей их длине было не меньше расстояния между электродами 7 и 8, а длина каждого изолятора была не меньшей расстояния между электродами 7 и 8,2 ил. Однако это расстояние должно быть большим, чем толщина слоя корма, который остается на электродах и изоляторах 9, 10. иначе слой корма, оставшийся на электроде 7 или изоляторе 9, срастается со слоем, оставшимся на электроде 8 или изоляторе 10, и сигнализатор показывает наличие корма в пустом смесителе. Проведенные эксперименты показали, что в зависимости от вида корма электроды датчика сигнализатора уровня следует устанавливать на расстоянии 50 - 200 мм друг от друга, чтобы частицы корма не застревали между электродами и их изоляторами.При правильном выборе расстояния между электродами и длины изоляторов электродов после опускания корма ниже уровня датчика между электродами 7, 8 и их изоляторами 9, 10 образуется зазор, На электродах, изоляторах и стенках корпуса 1 остается электропроводный слой корма, который замыкает электрическую цепь между электродами 7 и 8, но если длина изоляторов 9 и 10 не меньше расстояния между электродами 7 и 8, то электрическое сопротивле1696883 1,2 ние в цепи этих электродов при опускании корма ниже уровня датчика увеличивается не менее чем в 2 раза, что позволяет использовать простую электронную схему, отказаться от точной ее настройки на параметры корма, а также обеспечивает надежную работу сигнализатора при колебаниях элект ропроводности корма,формула изобретенияСигнализатор уровня вязких электро- проводных сред, содержащий электронную схему и электродные датчики в виде двух изолированных от корпуса емкости электродов, о т л и ч а ю щ и й с я тем, что с целью повышения достоверности измерения в условиях полного покрытия изоляторов электродов вязкой электропроводной средой, электроды каждого датчика установлены 5 друг от друга на расстоянии, большем удвоенной максимальной толщины слоя контролируемой среды, остающегося на электродах и их изоляторах после опускания контролируемой среды ниже уровня 1 О датчика, при этом длина изолятора каждогоэлектрода должна быть не меньше расстояния между электродами датчика, а электроды установлены так, чтобы расстояние между их изоляторами по всей длине было 15 не меньше расстояния между электродами.
