Устройство защиты информации от ошибок

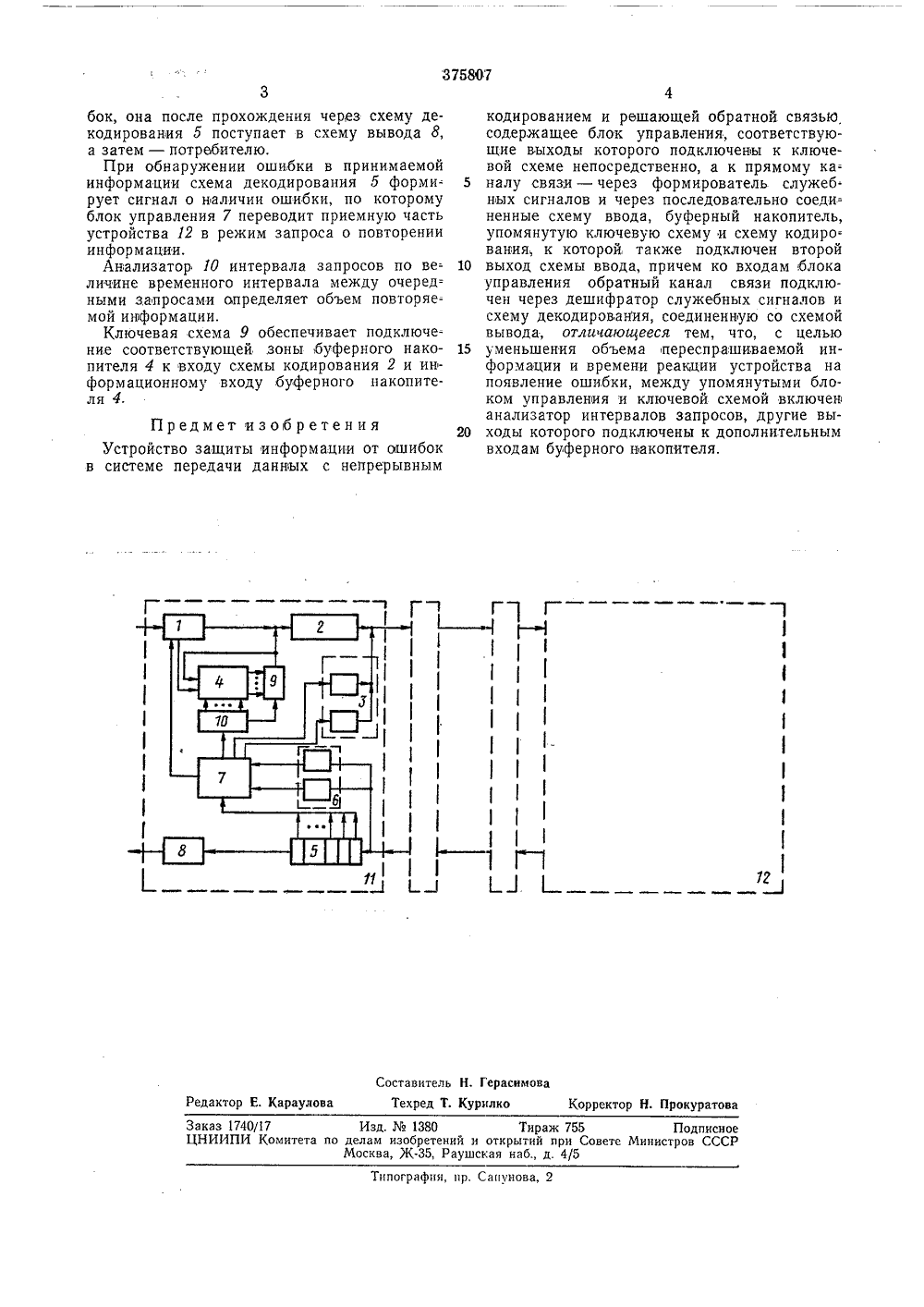

375807 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистически РеспубликЗависимое от авт. свидетельстваявлено 20.Ч 11,1971 ( 1688830/26-9) Комитет по делам изобретений и открытий ари Совете Министров СССРПриоритетОпубликовано 23.111.1973. Бюллетень16Дата опубликования описания 28 Х 1.1973 УДК 621,394.4(088.8 вторы обретения ианов и С. И. Жегалов явител ИИ ОТ ОШИБО с присоединением заявкиТРОЙСТВО ЗАЩИТЫ ИНФ 1Изобретение относится к области телеграфной связи и может быть использовано в системе передачи даннных с непрерывным кодированием и решающей обратной связью,Известно устройство защиты информации от ошибок, содержащее блок управления, соответствующие выходы которого подключены к ключевой схеме непосредственно, а к прямому каналу связи - через формирователь служебных сигналов и через последовательно соединенные схему ввода, буферный накопи= тель, ключевую схему и схему кодирования. К схеме кодирования также подключен второй выход схемы ввода, причем к входам блока управления обратимый канал связи подключен через дешифратор служебных сигналов и схему декодирования, соединенную со схемой вывода.Цель изобретения - уменьшение объема пе= респрашиваемой информации и времени ре= акции устройства на появление ошибки.Это достигается тем, что между блоком управления и ключевой схемой включен анализатор интервалов запросов, другие выходы которого подключены к дополнительным входам буферного накопителя.На чертеже приведена блок-схема устройства.Устройство содержит схему ввода 1, схему кодирования 2, формирователь 3 служебных сигналов, буферный накопитель 4, схему декодирования 5, дешифратор б служебных сигналов, блок управления 7, схему вывода 8, ключевую схему 9 и анализатор 10 интервалов запросов,Устройство работает следующим образом.Передача информации между устройствами защиты иноформации от ошибок осуществляется по прямым каналам связи. Обратный канал связи служит только для передачи сигналов решения.При включении устройств 11 и 12 защиты информации от ошибок в канал передачи данных работа начинается с выдачи в прямой канал связи с формирователя 3 служебных сигиалов сигнала фазирования. Этот сигнал выделяется в приемной части устройства 12 при помощи дешифратора б служебных сигналов, После приема сигнала фазирования с формирователя служебных сигналов в канал обратной связи передается сигнал подтверждения, Получение подтверждения дешифратора служебных сигналов служит сигналом для начала выдачи информации из устройства 11 в устройство 12 по прямому каналу связи.Информация, закодированная непрерывным кодом в схеме кодирования 2 устройства 11 через канал связи поступает в устройство 12 В случае, если информация не содержит оши3758 О 7 Г 1 Г11Л 1 Герасимова Составител Редак Техред Т, Курилко Корректор Н. Прокурато17 Изд Комитета по делам Москв1380 Тираж 755 бретений и открытий при Совет Ж, Раушская наб., д. 4/5 Подписноеинистров СССР Типография, пр. Сапунова бок, она после прохождения через схему декодирования 5 поступает в схему вывода 8, а затем - потребителю.При обнаружении ошибки в принимаемой информации схема декодирования б формирует сигнал о наличии ошибки, по которому блок управления 7 переводит приемную часть устройства 12 в режим запроса о повторении информации.Анализатор 10 интервала запросов по ве= личине временного интервала между очеред= ными запросами определяет объем повторяемой иноформации.Ключевая схема 9 обеспечивает подключе= ние соответствующей зоны буферного накопителя 4 к входу схемы кодирования 2 и информационному входу буферного накопителя 4. Предмет изобретения Устройство защиты информации от ошибокв системе передачи данных с непрерывным кодированием и решающей обратной связью содержащее блок управления, соответствующие выходы которого подключены к ключевой схеме непосредственно, а к прямому ка= 5 налу связи - через формирователь служебных сигналов и через последовательно соеди= ненные схему ввода, буферный накопитель, упомянутую ключевую схему и схему кодиро= вания, к которой также подключен второй 10 выход схемы ввода, причем ко входам блокауправления обратный канал связи подключен через дешифратор служебных сигналов и схему декодирования, соединенную со схемой вывода, отличающееся тем, что, с целью 15 уменьшения объема переспрашиваемой информации и времени реакции устройства на появление ошибки, между упомянутыми блоком управления и ключевой схемой включен анализатор интервалов запросов, другие вы ходы которого подключены к дополнительнымвходам буферного накопителя.
