Коммутатор аналоговых сигналов

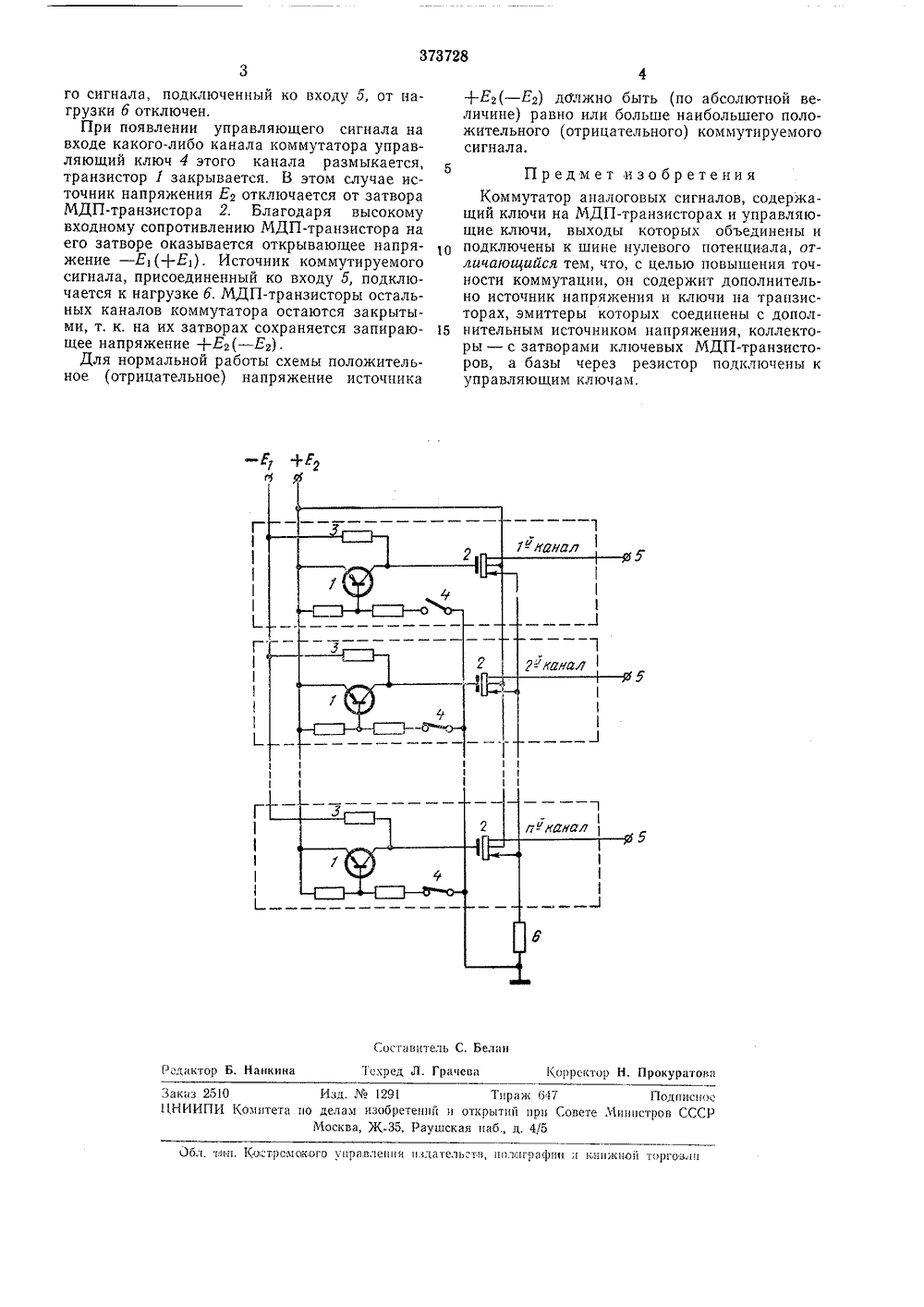

Сова Соеетскик Социалистическик РесптбликОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства-Заявлено 09.11,1971 ( 1628756/18-24) М.Кл. б 06 д 7/06 Н 031 с 1/02с присоединением заявки-Иомитет ло делам иаоаретеиий и открытий при Сосете й 1 ииистрое СССРПриоритет -Опубликовано 12 131,1973, Бюллетень14Дата опубликования описания 13 Х.1973 УДК 681.326:621.382 (088.8) Авторизобретения Б. А, Лохматов Заявитель Ленинградский ордена Ленина электротехнический институт им, В. И. Ульянова (Ленина) Г1.)И 1" ДЙ(.т,:; 1 й КОММУТАТОР АНАЛОГОВЫХ СИГНАЛОВ Изобретение относится к аналоговым переключающим устройствам и может быть применено в устройствах автоматики, измерительной и вычислительной техники,Известны коммутаторы аналоговых сигналов (как положительных, так и отрицательных) на транзисторах со структурой металл - диэлек. трик-полупроводник (МДП-транзисторах) .Однако известные коммутаторы обладают тем недостатком, что в них при использовании в качестве аналоговых ключей МДП-транзисторов с индуцированным каналом типа р (типа гг) за счет действия сильной отрицательной обратной связи положительный (отрицательный) коммутируемый сигнал подключенного к общей нагрузке канала приоткрывает ключи не подключенных к нагрузке каналов, уменьшая тем самым точность коммутатора.Цель предлагаемого изобретения заключается в устранении этого недостатка.Для достижения цели описываемый коммутатор содержит дополнительно источник напряжения и ключи на транзисторах, эмиттеры которых соединены с дополнительным источником напряжения, коллекторы - с затворами ключевых МДП-транзисторов, а базы через резистор подключены к управляющим ключам.На чертеже приведена схема предлагаемого устройства. Каждый из гг каналов коммутатора состоитиз переключающего транзистора 1 типа р-и-р (п-р-п), который коллектором соединен с затвором ключевого МДП-транзистора 2 с индуцированным каналом типа р (типа и), служащего аналоговым ключом, и с отрицательным (положительным) напряжением источника питания - Е, (+Е 1) через сопротивление 3, эмиттером - с дополнительным источником напряжения положительной (отрицательной) полярности +Ег( - Ег), базой - с делителем напряжения, в цепи которого стоит управляющий ключ 4. Ключ 4 является входом коммутатора по управляющему сигналу, Он коммутирует 15 базу транзистора 1 на землю, ПодложкаМДП-транзисторов соединена с источником напряжения Ег. Источник коммутируемого сигнала подключается ко входу 5, которым является сток МДП-транзистора соответствующего 20 канала коммутатора. Истоки всех МДП-транзисторов соединяются в общую точку, к которой подключается нагрузка б,Схема работает следующим образом.При отсутствии управляющего сигнала 25 ключ 4 замкнут, и транзистор 1 открыт. В этомслучае почти все напряжение - Е,(+Ег) падает на сопротивлении 3, и напряжение +Е,( - Ег) попадает на затвор транзистора 2.МДП-транзистор 2, который является аналого- ЗО вым ключом, закрыт. Источник коммутируемо373728 тель С, Белан Грачева оста сдяктор Б. Нанкин Тскред ррсктор Н. Прокуратов: Заказ 2510 1 НИИПИ Комите Изд.1291 Тираж 647 по делам изобретешш и открытий при С Москва, Ж.35, Раушская няб., д. 4/5Подписное ете Министров СССРч. тВГ 1. Костров)с 1 кОГО уп р я Влип и я и злятсл ьст В, и Олс 1 Гр яф)н 1 1 ки п)к поЙ торГОВ,111 го сигнала, подключенный ко входу 5, от нагрузки 6 отключен.При появлении управляющего сигнала на входе какого-либо канала коммутатора управляющий ключ 4 этого канала размыкается, транзистор 1 закрывается. В этом случае источник напряжения Е 2 отключается от затвора МДП-транзистора 2. Благодаря высокому входному сопротивлению МДП-транзистора на его затворе оказывается открывающее напряжение - Е 1 (+Е) ) . Источник коммутируемого сигнала, присоединенный ко входу 5, подключается к нагрузке б. МДП-транзисторы остальных каналов коммутатора остаются закрытыми, т. к. на их затворах сохраняется запирающее напряжение +Е 2( - Е 2),Для нормальной работы схемы положительное (отрицательное) напряжение источника 4+Е 2( - Е 2) должно быть (по абсолютной величине) равно или больше наибольшего положительного (отрицательного) коммутируемого сигнала. Предмет изобретенияКоммутатор аналоговых сигналов, содержащий ключи на МДП-транзисторах и управляющие ключи, выходы которых объединены и подключены к шине нулевого потенциала, отличаюиийся тем, что, с целью повышения точности коммутации, он содержит дополнительно источник напряжения и ключи на транзисторах, эмиттеры которых соединены с допол нительным источником напряжения, коллекторы - с затворами ключевых МДП-транзисторов, а базы через резистор подключены к управляющим ключам,
