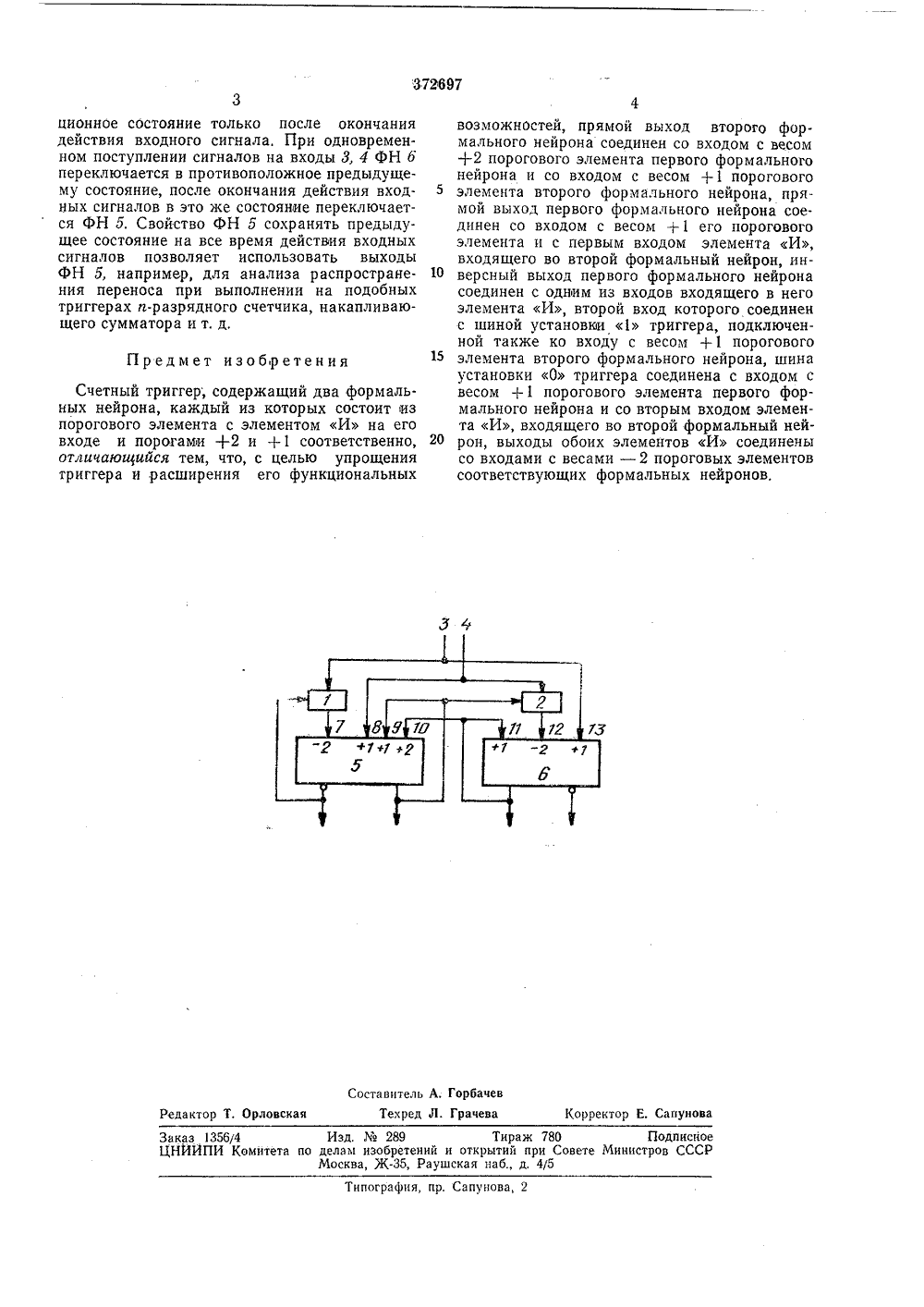

372697 ОПИСАНИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕПЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 12, Ч.1971 ( 1646375/26-9) с присоединением заявки1, Кл. Н 031 с 21/О рпоритет митет ао де эобретениЯ и открытпри Совете МинистреСССР УДК 621.374.3(О Опубликовано 01.1973. БюллетеньДата опубликования описания 19 Х.1973 Авторизобретения В. Н, Газ вител ЗСЕССРт 3 У .;13 дТ 10 ЦЛ 11;" ЬИБд .-гР,ЕТНЫЙ ТРИГ На чертеже пр р о триггера.Триггер содержит логические элементы И 1, 2, на которые поступают сигналы по входам 3, 4. Входы 3, 4 и выходы формальных нейронов (ФН) 5, б соединены с входами 7 - 13 пороговых элементов ФН следующим образом: прямой выход ФН б - с входом 11 порогового элемента ФН б с весом +1 и с входом 10 порогового элемента ФН 5 с весом +2; прямой выход ФН 5 - с входом 9 порогового элемента ФН 5 с весом +1 и с одним из входов элемента2; инверсный выход ФН 5 - с входом элемента И 1; вход 3 счетного триггера - с друпим входом элемента И 1 и входом 13 порогового элемента ФН б с весом +1; вход 4 счетного триггера - с другим входом элемента И 2 и входом 8 порогового элемента ФН 5 с весом +1. Выход элемента И 1 соединен с входом 7 порогового элемента ФН 5 с весом - 2, а выход элемента И 2 - с входом 12 порогового элемента ФН б с весом - 2. За логическую 1 принят высокий уровень потенциала, за логический О - низкий уровень.Триггер работает следующим образом, Прп поступлении положительного сигнала с входа 3 (4) ФН б принимает состояние 1 (О), в то время как ФН 5 сохраняет предыдущее состояние и переключается в новое информаИзобретение относится к автоматике и вычислительной технике.Известен счетный триггер, содержащий два формальных нейрона, каждый из которых состоит из порогового элемента с элементом И 5 на его входе и порогами +2 и +1.С целью упрощения триггера и расширения его функциональных возможностей прямой выход второго формального нейрона соединен со входом с весом +2 порогового элемента. 10 первого формального нейрона и со входом с весом +1 порогового элемента второго формального нейрона, прямой выход первого формального нейрона соединен со входом с весом +1 его поротового элемента и с первым 15 входом элемента И, входящего во второй формальный нейрон. Инверсный выход первого формального нейрона соединен с одним из входов входящего в него элемента И, второй вход которого соединен с шиной установки 20 1 триггера, подключенной также ко входу с весом +1 порогового элемента второго формального нейрона, шина установки О триггера соединена со входом с весом +1 порогового элемента первого формального нейрона и 25 со вторым входом элемента И, входящего во второй формальный нейрон, выходы обоих элементов И соединены со входами с весами - 2 пороговых элементов соответствующих формальных нейронов,30 иведена схема п едлагаемог372697 Предмет изобретения Составитель А. Горбачев Текред Л. Грачева Корректор Е. Сапунова Редактор Т. Орловская Заказ 1356/4 Изд, М 289 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 пионное состояние только после окончания действия входного сигнала. При одновременном поступлении сигналов на входы 3, 4 ФН б переключается в противоположное предыдущему состояние, после окончания действия входных сигналов в это же состояние переключается ФН 5. Свойство ФН 5 сохранять предыдущее состояние на все время действия входных сигналов позволяет использовать выходы ФН 5, например, для анализа распространения переноса при выполнении на подобных триггерах и-разрядного счетчика, накапливающего сумматора и т. д. Счетный триггер; содержащий два формальных нейрона, каждый из которых состоит из порогового элемента с элементом И на его входе и порогами +2 и +1 соответственно, отличающийся тем, что, с целью упрощения триггера и,расширения его функциональных 4возможностей, прямой выход второго формального нейрона соединен со входом с весом +2 порогового элемента первого формального нейрона и со входом с весом +1 порогового 5 элемента второго формального нейрона, прямой выход первого формального нейрона соединен со входом с весом + 1 его порогового элемента и с первым входом элемента И, входящего во второй формальный нейрон, ин версный выход первого формального нейронасоединен с одним из входов входящего в него элемента И, второй вход которого соединен с шиной установии 1 триггера, подключенной также ко входу с весом +1 порогового 15 элемента второго формального нейрона, шинаустановки 0 триггера соединена с входом с весом +1 порогового элемента первого формального нейрона и со вторым входом элемента И, входящего во второй формальный ней рон, выходы обоих элементов И соединенысо входами с весами - 2 пороговых элементов соответствующих формальных нейронов,
