Многомостовой инверторbcioei»o3h: ai: гмйci in-v-jj. »»:

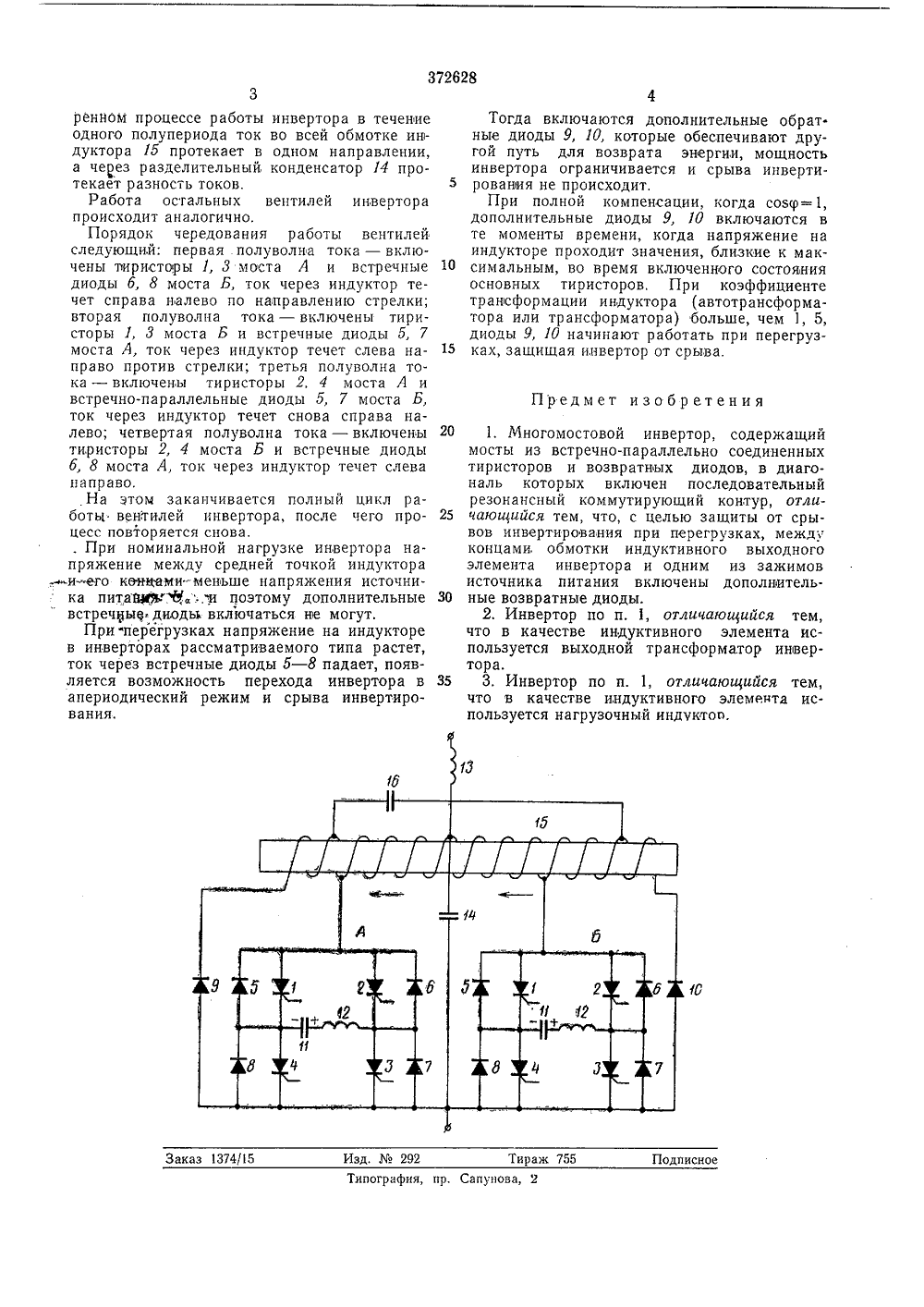

372628 ОПИСАНИЕ ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветвниаСоциалистическими Республин видимое от авт. свидетельстваявлено 08.Ч 1,1970 ( 1450344/24-7) М. Кл. Н 02 пт 7/52 присоединени явки Комитет по делам изобретений и открмти при Совете Министров СССРриюрит ДК 621.314.58 (088.8 Опубликован Л 1,1973. Бюллетень а опубликования описан 19 Л.19 Авторыизобретен С, М, Кацнельсон и Л. И, Гутин фимский авиационный институт им. Серго Орджоникидзаявител МОСТОВОЙ ИНВЕРТОР Изобретение относится к области преобразовательной техники и может применяться в установках индукционного нагрева и других устройствах питания повышенной частоты.Известны инверторы, содержащие несколько мостовых схем на встречно-параллельно включенных тиристорах и диодах, в диагональ которых включен последовательный резонансный коммутирующий 1.с-контур.При перегрузках таких инверторов возможен срыв инвертирования из-за перехода мостовой схемы в апериодическнй режим работы и невключения указанного диода.Предлагается многомостовой тиристорный инвертор, у которого исключен срыв инвертирования при перегрузках.Это обеспечивается включением дополнительных обратных диодов между концами обмотки выходного индуктивного элемента инвертора и одним из зажимов источника питания,На чертеже изображена принципиальная схема предлагаемого инвертора, состоящего из двух мостов А, Б, каждый из которых содержит тиристоры 1 - 4, неуправляемые диоды 5 - 8, дополнительные неуправляемые диоды 9, 10, коммутирующий конденсатор 11, коммутирующий дроссель 12. Кроме того, в инвертор входит дроссель фильтра 13, разделительный конденсатор 14, нагрузочный индуктор (автотрансформатор) 15 и компенсирующий конденсатор 1 б. Нагрузка можетбыть включена через выходной трансформатор инвертора.5 Пусть в некоторый момент временикоммутирующий конденсатор 11 моста А заряжен до напряжения У,ь меньшего напряжения Уисточника питания, а конденсатор11 моста Б заряжен до напряжения У,.О большего У,Полярность конденсаторов в изначальный момент времени 11, с которого рассматриваетсяпроцесс, указана на чертеже.В момент времени, 1 т включаются тиристо 5 ры 1 и 3 моста А и выключаются тиристоры2 и 4 моста Б. Тогда происходит колебательный переразряд конденсатора 11 моста А иразряд конденсатора 11 моста Б.Переразряд конденсатора 11 моста А проО исходит по замкнутому контуру через тиристоры 1, 3, дроссель 12, конденсатор 14, через левую половину индуктора 15. Ток, текущий при этом через обмотку и индуктор,протекает справа налево, как показано5 стрелкой.Разряд конденсатора 11 моста Б происходит по замкнутому контуру через встречныедиоды б, 8, дроссель 12, через правую половину обмотки индуктора 15 и конденсаторО 14, проходя тоже справа налево, В рассмот372628 Тираж 755 Подписное Изд.292 Заказ 1374/15 Типография, пр. Сапунова, 2 ренном процессе работы инвертора в течение одного полупериода ток во всей обмотке инь дуктора 15 протекает в одном направлении, а через разделительный, конденсатор 14 протекает разность токов,Работа остальных вентилей инвертора происходит аналогично.Порядок чередования работы вентилей следующий: первая полуволна тока - включены тиристоры 1, 3 моста А и встречные диоды б, 8 моста Б, ток через индуктор течет справа налево по направлению стрелки; вторая полуволна тока - включены тиристоры 1, 3 моста Б и встречные диоды 5, 7 моста А, ток через индуктор течет слева направо против стрелки; третья полуволна тока - включены тиристоры 2, 4 моста А и встречно-параллельные диоды 5, 7 моста Б, ток через индуктор течет снова справа налево; четвертая полуволна тока - включены тиристоры 2, 4 моста Б и встречные диоды б, 8 моста А, ток через индуктор течет слева направо.На этом заканчивается полный цикл работы вентилей ннвертора, после чего процесс повторяется снова,, При номинальной нагрузке инвертора напряжение между средней точкой индуктора и-его кентами" меньше напряжения источника питаев. ;и поэтому дополнительные встречные.диоды включаться ве могут.При "перегрузках напряжение на индукторе в инверторах рассматриваемого типа растет, ток через встречные диоды 5 - 8 падает, появляется возможность перехода инвертора в апериодический режим и срыва инвертирования. Тогда включаются дополнительные обрат.ные диоды 9, 10, которые обеспечивают другой путь для возврата энергии, мощностьинвертора ограничивается и срыва инверти 5 рования не происходит.При полной компенсации, когда совр= 1,дополнительные диоды 9, 10 включаются вте моменты времени, когда напряжение наиндукторе проходит значения, близкие к мак 10 симальным, во время включенного состоянияосновных тир исторов, При коэффициентетрансформации индуктора (автотрансформатора или трансформатора) больше, чем 1, 5,диоды 9, 10 начинают работать при перегруз 15 ках, защищая инвертор от срыва,Предмет изобретения 20 1. Многомостовой инвертор, содержащиймосты из встречно-параллельно соединенныхтиристоров и возвратных диодов, в диагональ которых включен последовательныйрезонансный коммутирующий контур, отли 25 чающийся тем, что, с целью защиты от срывов инвертирования при перегрузках, междуконцами, обмотки индуктивного выходногоэлемента инвертора и одним из зажимовисточника питания включены дополнитель 30 ные возвратные диоды.2. Инвертор по п. 1, отличающийся тем,что в качестве индуктивного элемента используется выходной трансформатор инвертора.35 3. Инвертор по п. 1, отличающийся тем,что в качестве индуктивного элемента используется нагрузочный индчктоо,
