Способ управления тиристорами автономного инвертора напряжения

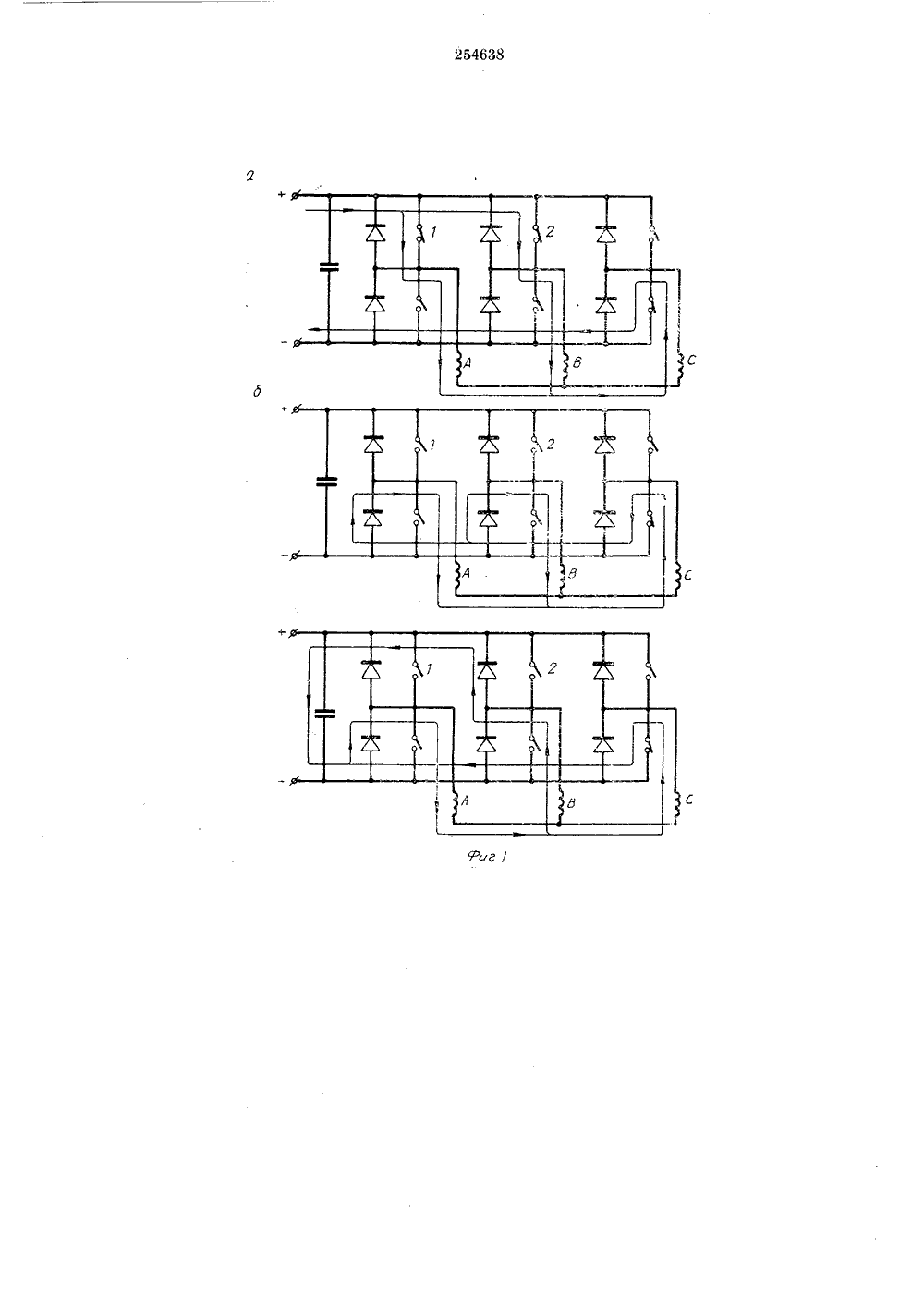

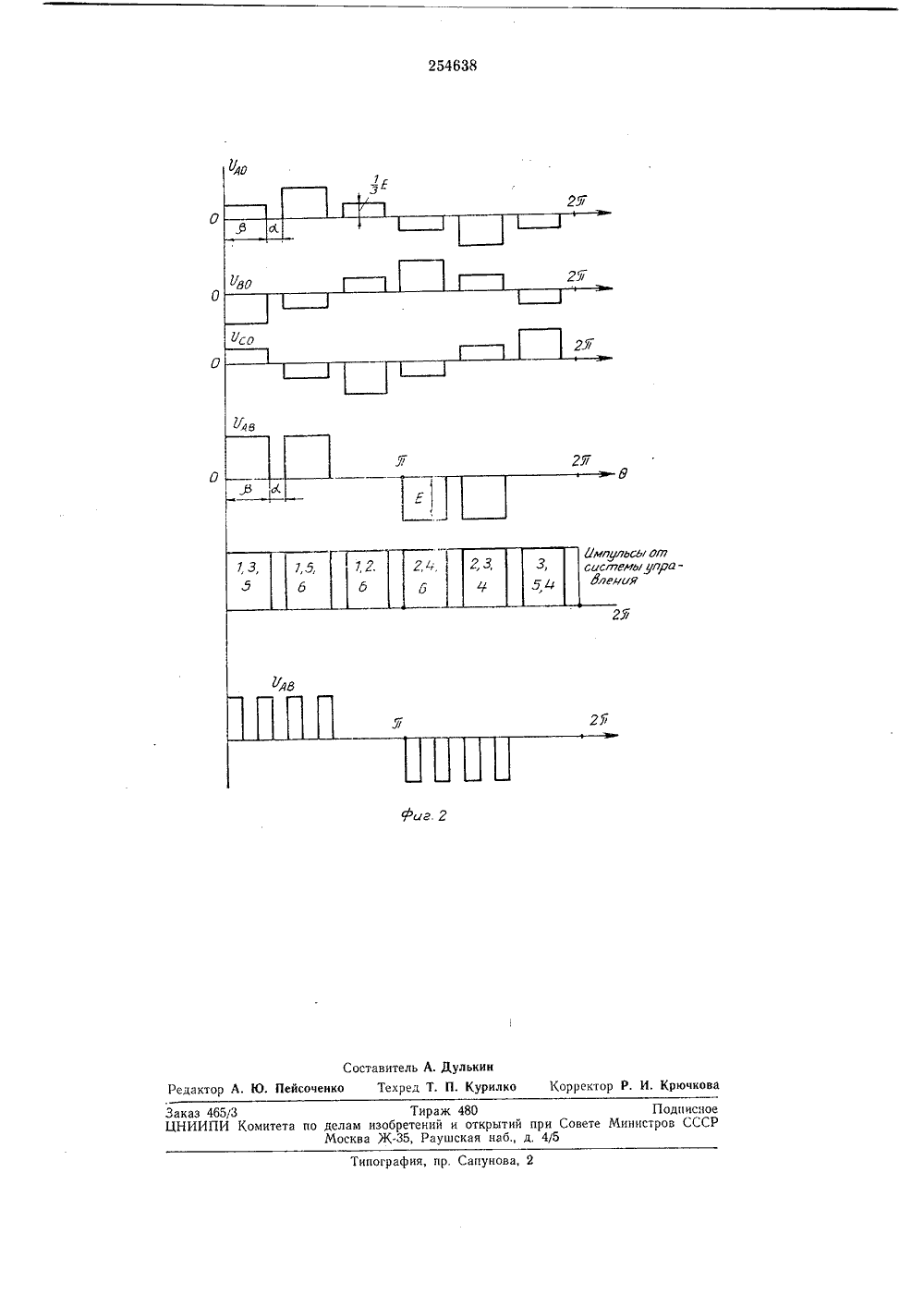

ОП ИСАНИ ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 254638 боюз Советскик оциалистическиз РеспубликЗависимое от авт, сви тельства Х Кл. 210-, 14/О явлено 21.Ч 1.1968 ( 1251441/24-7) с присоединением заявкиМПК Н 02 птУДК 621.314,26(08 ПриоритетОпубликовано 17.Х.1969. Бюллетень3 Комитет по делам зобретений и открытий при Совете Министров СССРписания 12.П 1.197 та опубликования Авторыизобретецт и В. П. Смирнов В, А. Лабунцов, С. Г. Об Московский орде гетический инсти явител енина ОСОБ УПРАВЛЕНИЯ ТИРИСТОРАМИ АВТОНОМН ИНВЕРТОРА НАПРЯЖЕНИЯ(фиг. 2) произвести од тиристоров 1 и 2, пр группе, то при активн в питании нагрузки включения следующей сторов. Расчеты ц эк что аналогичная пауза танин активцо-индукт метры которой находят1 ) сов р новременно выключение инадлежащих к одной ой нагрузке инвертора образуется пауза а до тройки силовых тирисперимент показывают, имеет место и цри пивной нагрузки, парасл в предела.,( 0,53. 0,53 п отсутгруппо аетсл ривой выходнооскольку после ции часть тока точник питания а кции, возникаПри созр)го напряженияосуществлениянагрузки замыл0 под децствием ауза в твует, ком мут ерез и са моинс Известен способ управления тиристорами автономного инвертора напряжения, состоящего из двух трехфазных групп тиристоров, путем создания при помощи широтно-импульсной модуляции в течение одного периода шести одина:ковых прямоугольных им пуль"ов, длительность которых равна длительности импульсов управления тиристорами.Предложенный способ отличается от известного тем, что с целью регулирования амплитуды и обеспечения синусоидальной формы кривой выходного напряжения импульсы управления подают одновременно на тиристоры двух фаз одной группы и тиристор третьей фазы другой группы, а по окончании импульса управления производят выключение тиристоров двух фаз одной группы,На фиг. 1 (а, б и в) представлена схема автономного инвертора напряжения ца этапе формирования импульса, реализующая предложенный способ; на фиг. 2 - диаграммы напряжения на нагрузке.Если импульсы управления поданы одновременно на три тиристора (на фиг. 1 тиристоры изображены условно в виде ключей), то па двух фазах А и В амплитуда импульса напря 1жения имеет величину - Е, а на третьей фа 32зе - Е. Если в некоторый момент О=р3 В этом случае мгновенные значения токовфаз после коммутации таковы, что замыкание токов в паузе происходит через два обратных 15 диода и третий проводивший ток тиристор. Врезультате на интервале паузы а, имеющей место в подаче импульсов управления на силовые тиристоры, появляется пауза в кривой выходного напряжения ицвертора, Регулиро ванне выходного напряжения в этих условияхосуществляется изменением коэффициентамодуляции20 Способ управления тиристорами автономного инвертора напряжения, состоящего из двух трехфазных групп тиристоров, путем создания при помощи широтно-импульсной модуляции в течение одного периода шести оди иаковых прямоугольных импульсов, длительность которых равна длительности импульсов управления тиристорами, отличаощийся тем, что, с целью регулирования амплитуды и обеспечения синусоидальной формы кривой 30 выходного напряжения, импульсы управления подают одновременно на тиристоры двух фаз одной группы и тиристор третьей фазы другой группы, а по окончании импульса управления производят выключение тиристоров дв х фаз35 одной группы,ющей на зажимах нагрузки (фиг. 1,в). При этом на интервале а часть энергии, запасенной нагрузкой на интервале Д, возвращается в источник питания. В результате форма выходного напряжения соответствует а=О вплоть до появления режима прерывистых токов нагрузки. Изменение у при созср( 0,53 приводит к регулированию тока и мощности нагрузки за счет изменения длительности интервала а, на котором часть энергии индуктивности нагрузки возвращается в источник питания.Поскольку параметры нагрузки и моменгы перехода тока фазы с обратного диода на соответствующий силовой тиристор заранее неизвестны, необходимо подавать на включение очередной тройки тиристоров полные импульсы управления длительностью р (или пакета высокочастотных импульсов на тех же интервалах).Описываемый способ регулирования применим в том случае, если число и импульсов в кривой выходного напряжения за полупериод выходной частоты кратно тремп = Зй (й = 1, 2,целое число).Разбив полупериод на а равных интервалов, подавая одновременно на три тиристора моста импульсы управления длительностью равной желаемой длительности импульсов в кривой выходного напряжения, и выключая в паузе а два тиристора (принадлежащих к одной группе) из трех так, что а + р -л можно получить эффект регулирования напряжения при соз р) 0,53 (на фиг. 2 приведена кривая линейного напряжения при п=б).Практически наиболее удобно использовать 5 схемы с общими узлами коммутации при и== 3, так как в этом случае описываемый способ управления требует поочередного включения коммутаторов катодных и анодных групп, что соответствует экономичному режиму рабо ты тиристорных узлов двухступенчатой коммутации и приводит к упрощению функциональной блок-схемы системы управления инвертором. Для любых п=ЗЙ могут применяться устройства фазной коммутации, хотя при 15 этом экономичность работы устройств снижается. Предмет изобретения/5 ипография, пр. Сапунова Заказ 465/3 ЦНИИПИ Комитета по делам Моск
