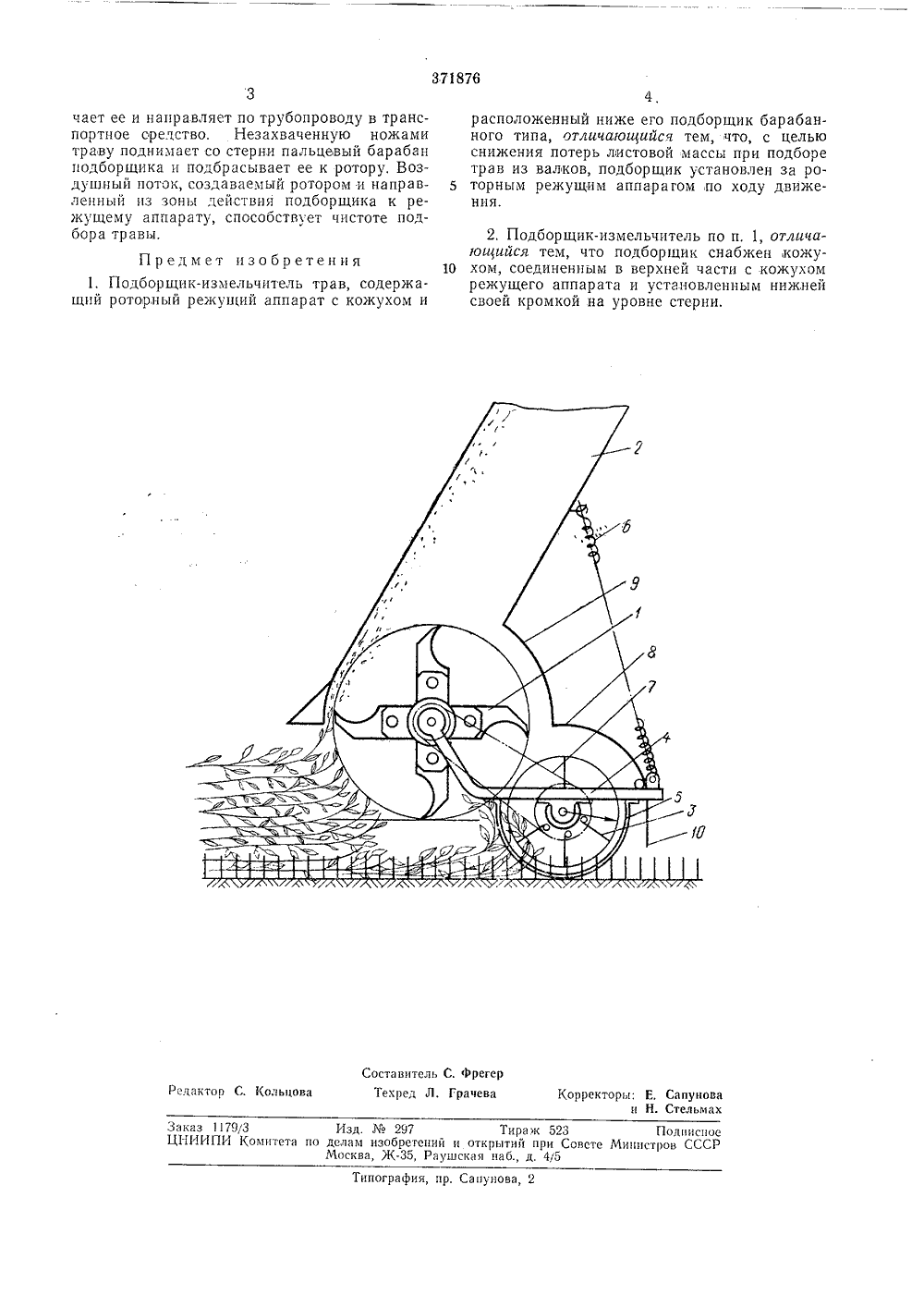

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУСоюз Соевтскил Социалистическил РесотблииЗависимое от авт. свидетельства11.1971 ( 1636744/30-1 1. Кл, А 01 т 1 3 Заявлен Приоритет йомитет ео делам иаовретений и открытий ори Совете Министров СССРДК 631.1352.4 (08 Опубликовано 01.111.1973. Бюллетень1Дата опубликования описания 10.Ъ.1973 Авторыизобретения М, Мансуро Эм, В. Т, Ермошин, А. Ю. Абдумута К. П, Юшин и Г. И. Грише зиатский ордена Трудового Красного ий институт механизации и электрификлов, П.иковЗнаменации се Заявитель Средне вательснаучно-исследо- ского хозяйства ффОЮЭНАЯйлтнт,:фбиблчотекв. т.ЬОРЩИК-ИЗМЕЛЬЧИТЕЛЬ ТРАВ редлагаес присоединением заявкиИзобретение относится к подборщикамчизмельчителям трав.Известны подборщики-измельчители трав, содержащие роторный режущий аппарат с кожухом и расположенный ниже его подборщик барабанного типа.Работа известных подборщиков неизбежно сопровождается сильным ворошением валка, в результате чего листочками отбиваются от стеблей, осыпаются на землю и теряются, Кроме того, так как ротор снизу и сзади закрыт кожухом, воздух, засасываемый с торца ц сзади ротора и направляемый в основном в транспортирующую трубу, частично выдувается навстречу поступающей массе. Это приводит к выдувацию листовой массы и к частым забоям рабочих органов.В предлагаемом подборщике-измельчителе с целью снижения потерь лцстовой массы при подборе трав из валков подборщцк установлен за роторным режущим аппаратом по ходу др 1 ж г 1111 у чПодборщик может быть снабжен кожухом, соединенным в верхней части с кожухом роторного режущего аппарата и установленным нижней своей кромкой на уровне стерни,В предлагаемом подборщике к роторному режущему аппарату поступает це разрыхленный, а хорошо слежавшийся валок, основная часть которого подбирается и измельчается ножами ротора, а пальцевый подборщик поднимает со стерни оставшуюся часть и подбрасывает ее к режущему аппарату.Предлагаемая машина слагодаря заднему расположению подборщика может быть использована как косилка-измельчитель, Для этого достаточно перевести подбор щик в транспортное положение,На чертеже схематично показан тмый подборщик-цзмельчитель,Оц состоит из роторного режущего аппарата 1, трубопровода 2, подборщцка 3 барабанного типа, установленного на раме 4, которая соедонена шарнирно с осью ротора и опирается на опорцые полозки 5, Для уменьшения давления опорных полозков ц пальцев барабана на почву рама подвешена на разгружающие,пружины 6. Привод 7 подборщцка осуществляется от ротора. Для направления интенсивного потока воздуха к ротору из зоны действия подборщика последний закрыт кожухом 8, соединенным в верхней части с кожухом 9 ротора и установленым нижней кромкой 10 на упоре стерни. Для предотвращения поломок при наезде на неровности почвы кожух подборщика выполнен из эластичного материала, например из прорезиненной ткани.При движении предлагаемого подборщикацзмельчителя по полю роторцый режущий аппарат подхватывает траву из валка, измельЗаказ 1179/3 Изд. Р:"а 297 Тирани 523 ПодписноеЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 чает ее и направляет по трубопроводу в транспортное средство. Незахваченную ножами траву поднимает со стерни пальцевый барабан подборщика и подбрасывает ее к ротору, Воздушный поток, создаваемый ротором и направленный из зоны действия подборщика к режущему аппарату, способствует чистоте подбора травы. Предмет изобретения1. Подборщик-измельчитель трав, содержащий роторный режущий аппарат с кожухом и расположенный ниже его подборщик барабанного типа, отличающийся тем, что, с целью снижения потерь листовой массы при подборе трав из валков, подборщик установлен за ро торным режущим аппарагом по ходу движения. 2, Подборщик-измельчитель по п, 1, отличиющийся тем, что подборщик снабжен кожу хом, соединенным в верхней части с кожухомрежущего аппарата и установленным нижней своей кромкой на уровне стерни.
СмотретьЗаявка
1636744
Среднеазиатский ордена Трудового Красного Знамени научно исследовательский институт механизации, электрификации сельского хоз йства
А. Д. Эм, В. Т. Ермошин, А. Ю. Абдумуталов, П. М. Мансуров, К. П. Юшин, Г. И. Гришенков
МПК / Метки
МПК: A01D 34/42, A01D 34/49, A01D 89/00, A01F 29/00
Метки: l-(+, библиотека, всвсоюэнаясатитг, г—д, мбд
Опубликовано: 01.01.1973
