Способ определения динамического сопротивления металлов деформированию
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 370499
Текст

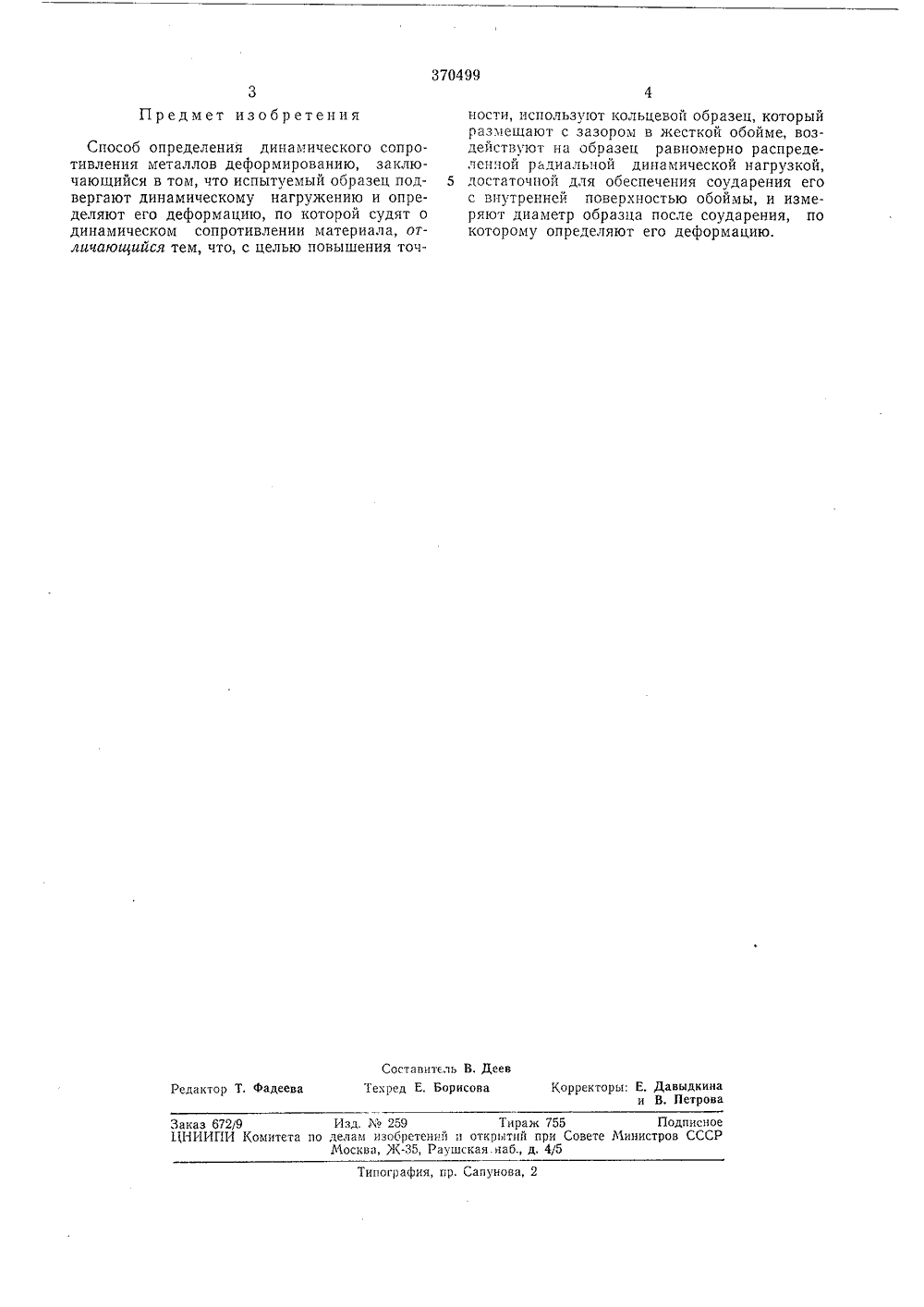

Союз Советскик Социапистицеских Респубпикавт. свидетельства Ме Зависимо Заявлено 11.1,1971 ( 1612455/25-28)с присоединением заявки ЮеПриоритетОпубликовано 15 Л.193. Бюллетень МеДата опубликования описания 5,1 Ч.193. Кл. б 01 п 3/00 Комитет по делам аобретеиий и открытий при Совете Миииотров СССРаявител ПОСОБ ОПРЕДЕЛЕНИЯ ДИНАМИЧЕСКОГО СОПРОТИВЛЕН МЕТАЛЛОВ ДЕфОРМИРОВАНИЮИзобретение относится к области механических испытаний металлов.Известны способы определения динамического сопротивления металлов деформированию, заключающиеся в том, что испытуемый образец подвергают динамическому нагружению и определяют его деформацию, по которой судят о динамическом сопротивлении материала.Недостатком известных способов является низкая точность определения динамического сопротивления металлов деформированию при повышении скорости нагружения. Предлагаемый способ отличается тем, что для повышения точности используют кольцевой образец, который размещают с зазором в жесткой обойме, воздействуют на образец равномерно распределенной радиальной динамической нагрузкой, достаточной для обеспечения соударения его с внутренней поверхностью обоймы, и измеряют диаметр образца после соударения, по которому определяют его деформацию.Кольцевую заготовку определенного диаметра под действием равномерно распределенного по ее поверхности импульса давления деформируют в кольцевую обойму. После удара об обойму заготовка изменяет свой диаметр на величину ЬР=Цор й(1), где 1 упр, -относительная величина пружинения, 4, -внутренний диаметр обоймы.На основании закона Гука для одноосногонапряженного состояния 1 тпр,= - , (2), гдео, - истинное сопротивление деформированию, Е - модуль упругости первого рода,Замеряя ЬО и вычисляя по формуле (1)101 Р по формуле (2) вычисляется о;.Изменяя степень деформации заготовки ивычисляя величину ее упругой деформациипосле удара об обойму, можно определитьдля каждой степени деформации ат и по 15 стРоить диагРаммУ 0; - 1 тпр. длЯ заданной скорости соударения заготовки и обоймы. Равномерно распределенный импульс давления может быть создан высоковольтным электрогидравлическим разрядом с помощью шнурового20 заряда взрывчатого вещества и другими способами.Степень деформации изменяется за счет изменения внутреннего диаметра обоймы.Величину нагрузки выбирают такой, чтобы25 эффект калибровки при соударении заготовкис обоймой был минимален.Скорость деформирования регулируется величиной импульса давления и регистрируется,например, с помощью скоростного фотореги 30 стратора СфРМ,370499 Предмет изобретения Составитель В. ДеевТекред Е. Борисова Корректоры: Е, Давыдкинаи В. Петрова Редактор Т. фадеева Заказ 672/9 Изд. М 259 Тираж 755 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, )К-З 5, Раушская.наб., д, 4/5 Типография, пр, Сапунова, 2 Способ определения динамического сопротивления металлов деформированию, заключающийся в том, что испытуемый образец подвергают динамическому нагружению и определяют его деформацию, по которой судят о динамическом сопротивлении материала, отличаюиийся тем, что, с целью повышения точности, используют кольцевой образец, который размещают с зазором в жесткой обойме, воздействуют на образец равномерно распределенной радиальной динамической нагрузкой, 5 достаточной для обеспечения соударения егос внутренней поверхностью обоймы, и измеряют диаметр образца после соударения, по которому определяют его деформацию.
СмотретьЗаявка
1612455
МПК / Метки
МПК: G01N 3/00
Метки: деформированию, динамического, металлов, сопротивления
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-370499-sposob-opredeleniya-dinamicheskogo-soprotivleniya-metallov-deformirovaniyu.html" target="_blank" rel="follow" title="База патентов СССР">Способ определения динамического сопротивления металлов деформированию</a>
Способ определения сопротивления пластической деформации материала
Номер патента: 978009
Опубликовано: 30.11.1982
МПК: G01N 3/42
Метки: деформации, пластической, сопротивления
...судят по размерам отпечатка, используют материал, приведенный в сверхпластичное состояние, вес индентора выбирают в диапазоне 0,01 - 2,0 кг и внедряют индентор под действием собственного веса.Способ осуществляется следующим образом.В материал, приведенный в сверхпластичное состояние, внедряют индентор под действием собственного веса, который выбирают в диапазоне 0,0,1-2,0 кг, определяемый необходимыми деформационноскоростными условиями проявлении эффекта сверкпластнчности и не вызывающий вдавливания наконечника в материалы тоИсточники информации,принятые во внимание при экспертизе1. Сб. "Испытания металлов. М.,фМеталлургия" 1967, с. 31.2. Бочвар А.А., Дриц М,Е, Канадер Э, С,.Влияние пограничных зон, содержащих легкоплавкие...
Образец для исследования напряженно-деформированного состояния при винтовой прокатке
Номер патента: 868320
Опубликовано: 30.09.1981
Авторы: Вавилкин, Потапов, Юсупов
МПК: G01B 5/30
Метки: винтовой, исследования, напряженно-деформированного, образец, прокатке, состояния
...что делает невозможнымего использование для исследованияпроцесса винтовой прокатки.цель изобретения - повышение точности измерений.1 О Укаэанная цель достигается тем,что пазы выполнены по винтовой линиина образующей поверхности цилиндраи расположены под углом 90 друг кодругу, а расстояние между пластинат 5 ми в центре сечения образца равношагу координатной сетки.На фиг. 1 показан образец с расположением пазов, общий вид; на фиг.2 -внд А на Фиг. 1.20 . Образец для исследования напряженно-деформированного состояния привинтовой прокатке методом координат"ных сеток выполнен в виде цилиндра 1с двумя продольными пазами 2 н 3 по 25 всей длине, выполненными по винтовойлинии на образующей поверхности цилиндра, и расположенных под углом...
Образец для исследования напряженно-деформированного состояния
Номер патента: 946707
Опубликовано: 30.07.1982
Авторы: Александрович, Ахмедшин, Деревяшкин, Жучин, Зимин, Потапов, Харитонов
МПК: B21B 19/00
Метки: исследования, напряженно-деформированного, образец, состояния
...с шагом, равным шагу осевойподачи заднего недеформированногоконца образца за один оборот призаданных условиях прокатки.Координатная сетка, выполненнаяв виде проволочек, расположенных ловинтовой линии с определенным шагомв объеме образца, позволяет определить направление скорости каждой точки металла. Известно, что вектор скорости направлен по касательной к линиям тока металла в процессе деформации. При поперечно-винтовой про катке линии тока металла располагаются по винтовой линии с шагом, равным шагу винтового перемещения зад. него недеформированнного конца образца за один оборот. Координатная сет ка, расположенная в объеме образца по винтовой линии с шагом, соответствующим линиям тока, будет совпадать с линиями тока металла,...
Образец для исследования напряженно-деформированного состояния при винтовой прокатке
Номер патента: 986522
Опубликовано: 07.01.1983
Авторы: Вавилкин, Потапов, Юсупов
МПК: B21B 19/00
Метки: винтовой, исследования, напряженно-деформированного, образец, прокатке, состояния
...5При центральном угле 90 можно оп-ределить деформированное состояниеза четверть оборота образца в очагедеформации. Дальнейшее увеличениецентрального угла нецелесообразно, 40так как процесс деформации более чемза четверть оборота образца в очагедеформации нельзя считать монотонным.Выбор длины вкладыша от 0,25 до0,3 определяется тем, что, с одной 45стороны, необходимо создать условия,соответствующие реальным при прокатке сплошной заготовки, т.е. необходимо иметь "жесткие" концы на выходеи входе, равные по крайней мере длине очага деформации. С другой стороны, увеличение доли жестких концовболее 0,75 от обцей длины приводитк неоправданному расходу материала итем самым к увеличению стоимости образца.Наличие вкладыша и паза под...
Образец для испытания корда на сопротивление усталости
Номер патента: 1043516
Опубликовано: 23.09.1983
МПК: G01N 3/32
Метки: испытания, корда, образец, сопротивление, усталости
...вращается и образец, в результате чего нити слоев 13 корда подвергаются циклическим импульсным деформациям растяжения-сжатия. Величина растяжения нитей регулиру-,ется изменением внутреннего, давленияв каркасе, а величина сжатия - изменением силы прижатия образца,к барабану.В таблице отражены результаты исследования деформации нитей полиамидного корда на образцах с двумя и тремяслоями хорда при различных углах наклона%нитей корда и различном порядке чередовавслоев. При использовании предлагаемого образца увеличивается как статическая, так и динамическая составляющие деформации,Использование изобретения позволяетдостоверно определить характеристики :сопротивления усталости высокопрочных нитей корда. 1 104351Изобретение относится к...
