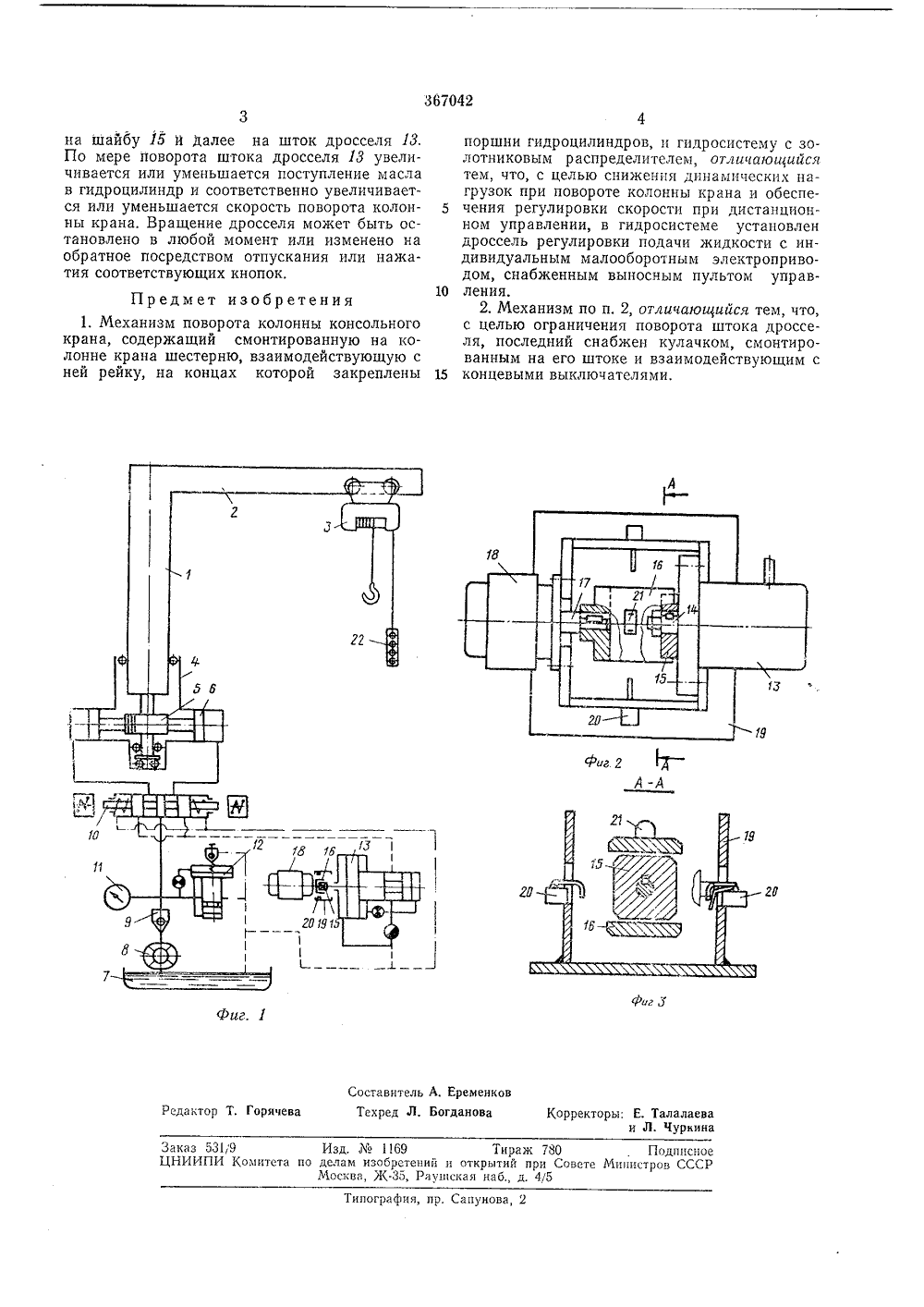

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соввтскид Социалистическид РеспубликЗависимое от авт. свидетельстваМ. Кл. В 66 с 23/86 Заявлено 13.Х.1969 ( 1377304/27-11)с присоединением заявкиПриоритетОпубликовано 231973. Бюллетень8Дата опубликования описания 15.111.1973 Кааитет по делам изобретений и открытий при Совете Министров СССРАвторыизобретенияЗаявитель Л. А. Волков, П. Д. Кузмичев и В. Ф, Короькин Всесоюзный государственный проектный институт по строительному машиностроению для сборного железобетонаМЕХАНИЗМ ПОВОРОТА КОЛОННЪ КОНСОЛЬНОГО КРАНА Изобретение относится к механизмам поворота кранов, имеющих поворотную колонну и стрелу.Известны механизмы поворота колонны консольного крана, содержащие смонтированную на колонне крана шестерню, взаимодействующую с ней рейку, на концах которой закреплены поршни гидроцилиндров, и гидросистему с золотниковым распределителем.Целью изобретения является снижение динамических нагрузок при повороте колонны крана и обеспечение регулировки скорости при дистанционном управлении. Для этого в гидросистеме предлагаемого механизма установлен дроссель регулировки подачи жидкости с индивидуальным малооборотным электроприводом, снабженным выносным пультом управления.Для ограничения поворота штока дросселя последний снабжен кулачком, смонтированным на его штоке и взаимодействующим с концевыми выключателями.На фиг. 1 изображена гидрокинематическая схема описываемого устройства; на фиг. 2 соединение дросселя с электроприводом; на фиг. 3 - разрез по А - А на фиг. 2.Поворотная колонна 1 консольного крана со стрелой 2 и подвешенной на ней электроталью 8 установлена на подшипниках качения в неподвижной стойке 4. На нижней части поворотной колонны закреплена шестерня 5, находящаяся в зацеплении с рейкой, имеющей на концах поршни 6, Масло в цилиндры к поршням подается из бака 7 насосом 8 через об 5 ратный клапан 9 и золотник 10 управления.Манометр 11 контролирует давление масла в гидросистеме. Предохранительный клапан 12 предохраняет гидросистему от перегрузки и сброса излишков масла. Для регулирования10 скорости вращения поворотной колонны в гидр о системе установлен др оссель 13, н а выходном штоке 14 которого закреплена шайба 15, Последняя входит в зацепление с вилкой 16, находящейся на валу 17 тихоходного электро привода 18, например электродвигателя - редуктора, Дроссель и электропривод закреплены на кронштейне 19, Ограничение поворота штока дросселя на угол +-90, препятствующее разносу колонны, осуществляется двумя 20 микропереключателями 20, на которые в соответствующих положениях воздействует кулачок 21, закрепленный на внешней поверхности вилки 16, Управление краном осуществляется с кнопочной станции 22, подвешенной к элек тротали.Устройство работает следующим образом.При необходимости изменения скорости поворота колонны на станции 22 включается соответствующая кнопка на вращение электропрп- ЗО вода 18. Через вилку 16 вращение передаетсяРедактор Т. Горячев Подписногистров ССС Изд,1169делам изобретециМосква, Ж.35, Ра аказ 531,9НИИПИ Комите Тираж 780открытий при Советская наб., д. 4/5 Типография пунова,3на шайбу 15 й далее на шток дросселя И. По мере поворота штока дросселя И увеличивается или уменьшается поступление масла в гидроцилиндр и соответственно увеличивается или уменьшается скорость поворота колонны крана. Вращение дросселя может быть остановлено в любой момент или изменено на обратное посредством отпускания или нажатия соответствующих кнопок. Предмет изобретения1, Механизм поворота колонны консольного крана, содержащий смонтированную на колонне крана шестерню, взаимодействующую с ней рейку, на концах которой закреплены поршни гидроцилиндров, и гидросистему с золотниковым распределителем, отличающийся тем, что, с целью снижения динамических нагрузок при повороте колонны крана и обеспе чения регулировки скорости при дистанционном управлении, в гидросистеме установлен дроссель регулировки подачи жидкости с индивидуальным малооборотным электроприводом, снабженным выносным пультом управ лен ия.2. Механизм по п. 2, отличающийся тем, что,с целью ограничения поворота штока дросселя, последний снабжен кулачком, смонтированным на его штоке и взаимодействующим с 15 концевыми выключателями.
