Устройство для исправления ошибок при итеративном кодировании
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

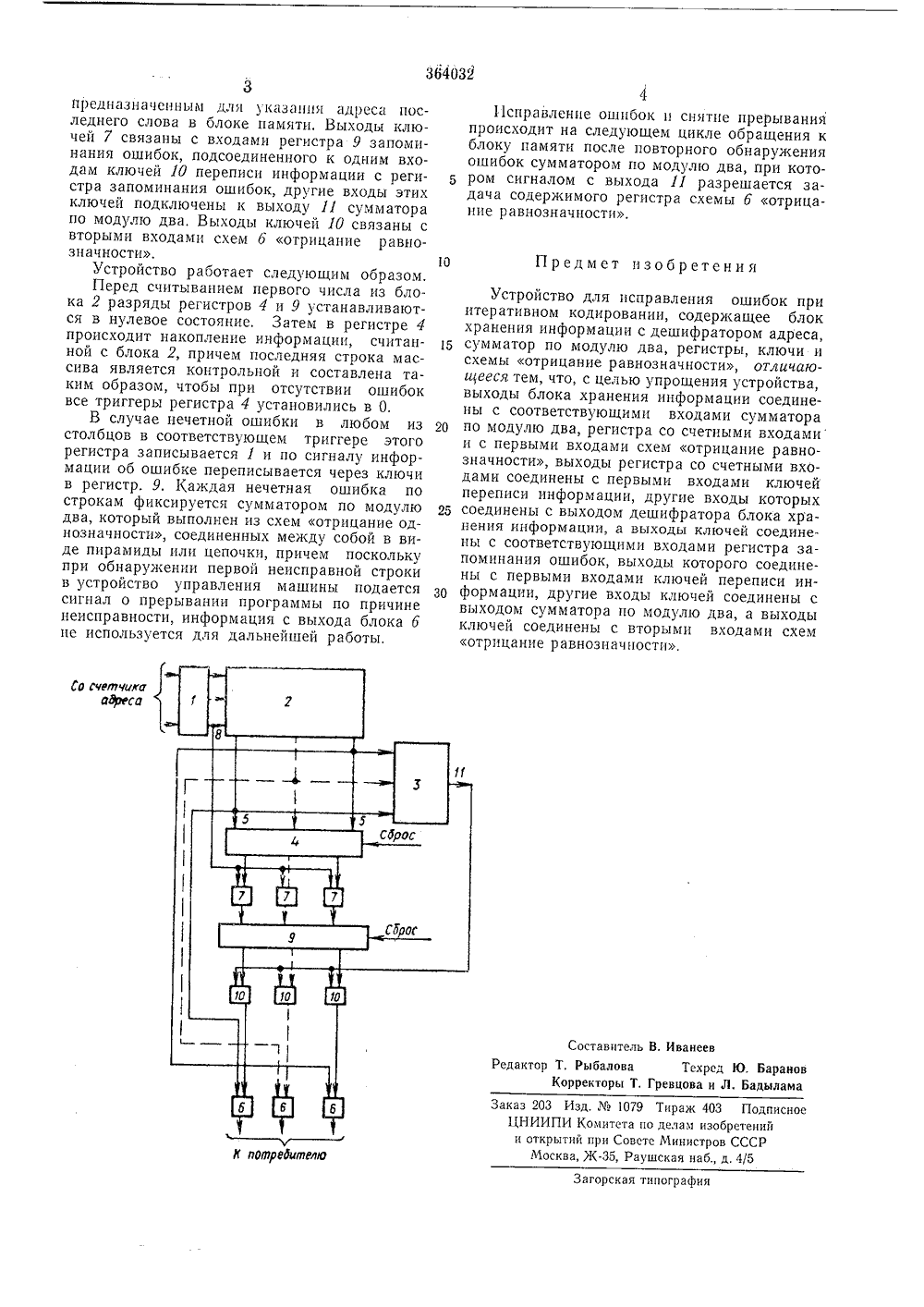

аказ 203 Изд.10 ЦНИИПИ Комитета и открытий при Со Москва, Ж, Р9 Тираж 403 Подписнопо делам изобретенийсте Министров СССРушская наб., д. 4/5 л попреацгп Загорская типография предназначенным для указашгя адреса последнего слова в блоке памяти. Выходы ключей 7 связаны с входами регистра 9 запоминания ошибок, подсоединенного к одним входам ключей 10 переписи информации с регистра запоминания ошибок, другие входы этих ключей подключены к выходу 11 сумматора по модулю два. Выходы ключей 10 связаны с вторыми входами схем 6 отрицание равнозначности.Устройство работает следующим образом.Перед считыванием первого числа из блока 2 разряды регистров 4 и 9 устанавливаются в нулевое состояние, Затем в регистре 4 происходит накопление информации, считанной с блока 2, причем последняя строка массива является контрольной и составлена таким образом, чтобы при отсутствии ошибок все триггеры регистра 4 установились в О.В случае нечетной ошибки в любом из столбцов в соответствующем триггере этого регистра записывается 1 и по сигналу информации об ошибке переписывается через ключи в регистр. 9, Каждая нечетная ошибка по строкам фиксируется сумматором по модулю два, который выполнен из схем отрицание однозначности, соединенных между собой в виде пирамиды или цепочки, причем поскольку при обнаружении первой неисправной строки в устройство управления машины подается сигнал о прерывании программы по причине неисправности, информация с выхода блока 6 не используется для дальнейшей работы,Исправление ошибок и снятие прерывания происходит на следующем цикле обращения к блоку памяти после повторного обнаружения ошибок сумматором по модулю два, при котором сигналом с выхода 11 разрешается задача содержимого регистра схемы 6 отрицание равнозначности. Предмет изобретения Устройство для исправления ошибок приитеративном кодировании, содержащее блокхранения информации с дешифратором адреса,15 сумматор по модулю два, регистры, ключи исхемы отрицание равнозначности, отличаюиееся тем, что, с целью упрощения устройства,выходы блока хранения информации соединены с соответствующими входами сумматора20 по модулю два, регистра со счетными входамии с первыми входами схем отрицание равнозначности, выходы регистра со счетными входами соединены с первыми входами ключейпереписи информации, другие входы которых25 соединены с выходом дешифратора блока хранения информации, а выходы ключей соединены с соответствующими входами регистра запоминания ошибок, выходы которого соединены с первыми входами ключей переписи ин 30 формации, другие входы ключей соединены свыходом сумматора по модулю два, а выходыключей соединены с вторыми входами схемотрицание равнозначности,Составитель В, ИванеевРедактор Т. Рыбалова Техред Ю. Бара Корректоры Т. Гревцова и Л. Бадыла
СмотретьЗаявка
1616781
Ю. Н. Бутин, Б. Е. Бычков, О. Л. Маковеев
МПК / Метки
МПК: G11C 29/00
Метки: исправления, итеративном, кодировании, ошибок
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-364032-ustrojjstvo-dlya-ispravleniya-oshibok-pri-iterativnom-kodirovanii.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для исправления ошибок при итеративном кодировании</a>
