Номер патента: 362913
Авторы: Авторы, Горной, Гудков, Дабаг, Званский, Комплексов, Подземного, Проектно, Яковлев
Текст

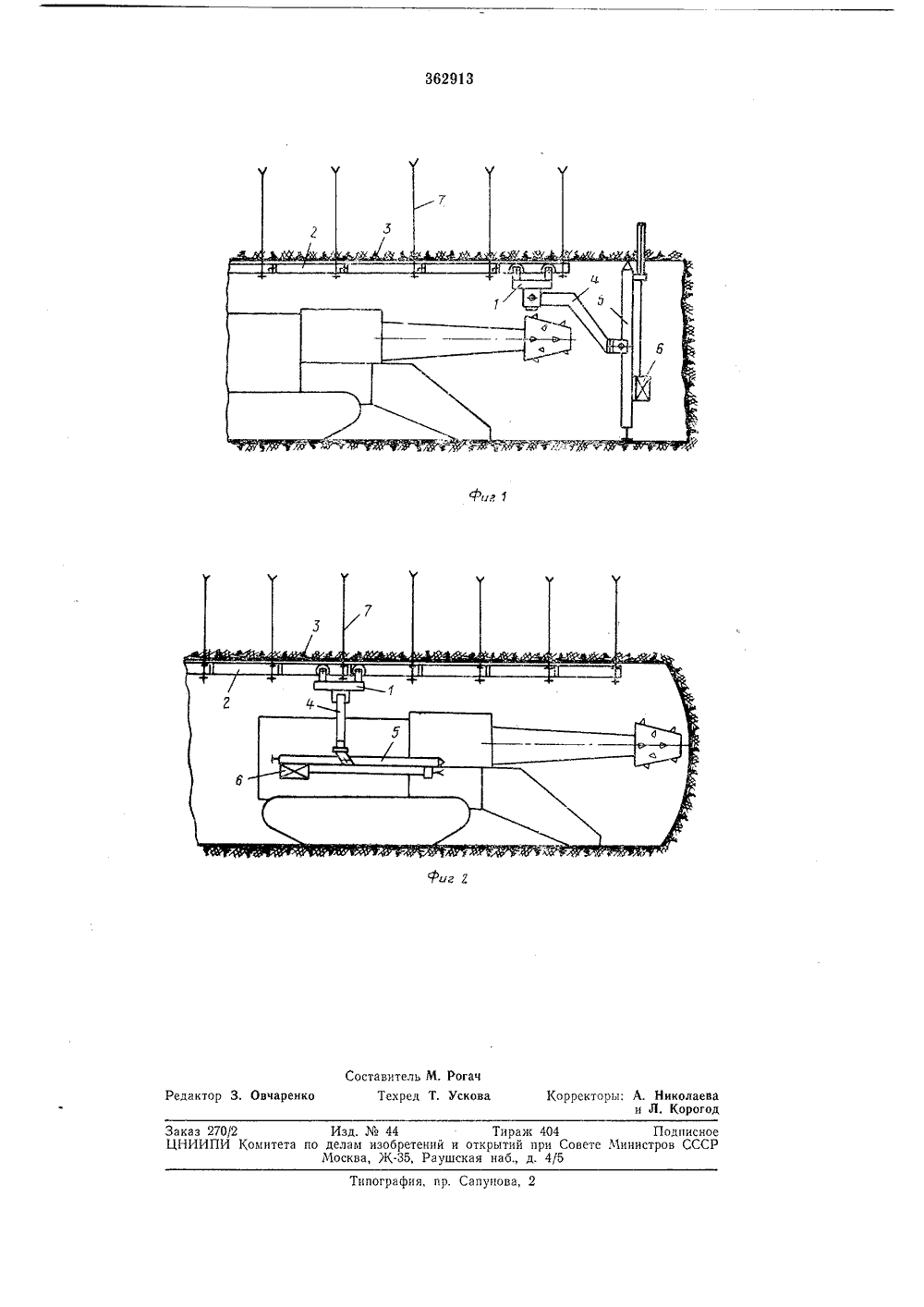

362913 ОП ИСА НИ Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства .Заявлено 28.Н 1,1971 ( 1684624/22-3)с присоединением заявкиПриоритет М, Кл. Е 21 с 11/02 Комитет по делам изобретений и открытий при Совете Министров СССРУДК 622,233,055.3: Опубликовано 20.Х 1.1972. Бюллетень3 за 1973 Дата опубликования описания 22,П.1973Авторыизобретения Л. Б, файнер, Г. Е. Званский, Т. А, Дабагян, А. М, Гасан-Джададов,А. Б, Яковлев и Г. Д. Гудков Заявитель Центральный научно-исследовательский и проектно-конструкторский институт проходческих машин и комплексов для угольной, горной промышленности и подземного строительстваУСТРОЙСТВО ДЛЯ БУРЕНИЯ ШПУРОВ Предмет изобретения Известно устройство для бурения шпуров, в частности под анкерную крель в подземных горных выработках, содержащее каретку, перемещающуюся по направляющей, закрепленной у кровли выработки. Каретка посредством гибких элементов связана с распорной рамой, несущей бурильную машину.Предлагаемое устройство отличается тем, что каретка соединена с распорной рамой манипулятором, который шарнирно прикреплен к каретке и раме.Это повышает удобство эксплуатации устройства. На фиг. 1 показано предлагаемое устройство в горизонтальной горной выработке в положении при бурении шпура; на фиг. 2 - то же, в транспортном положении.Описываемое устройство содержит каретку 1, перемещаемую по направляющей 2 в виде монорельса, которая прикреплена к кровле 3 выработки. Каретка 1 манипулятором 4 соединена с распорной рамой 5, несущей бурильную машину б. Рама 5 представляет собой телескопически раздвигаемую стойку с направляющими для перемещения бурильной машины б. 2После окончания отбойки и уборки породы, например, проходческим комбайном устройство в транспортном положении передвигается по направляющей 2 в призаоойное пространство выработки, где устанавливается в раоочее положение для ооуривания шнуров в кровле д выраоотки,11 осле окончания обуривания шнуров иустановки анкерного крепления 7 устроиство 10 складывается в транспортное положение и понаправляющей 2 отводится на треОуемое расстояние от забоя выработки. При этом устройство не мешает движению по выработке другого оборудования.15 Устройство для бурения шпуров, в частности под анкерную крепь в подземных гор 20 ных выработках, содержащее каретку, которая перемещается по направляющей, закрепленной у кровли выработки, и связана с распорной рамой, несущей бурильную машину,отличающееся тем, что, с целью удобства его25 эксплуатации, каретка соединена с распорнойрамой манипулятором, шарнирно прикрепленным к каретке и к раме,362913фцл 1Составитель М. Рогач Редактор 3. Овчаренко Техред Т. Ускова Корректоры: А, Николаеваи Л. Корогод Заказ 270/2 Изд.44 Тирахс 404 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2
СмотретьЗаявка
1684624
Авторы изобретени Л. Б. Файнер, Г. Е. Званский, Т. А. ДабагА. М. Гасан Джададов, А. Б. Яковлев, Г. Д. Гудков витель Центральный научно исследовательский, проектно конструкторский институт проходческих машин, комплексов угольной, горной промышленности, подземного строительства
МПК / Метки
МПК: E21D 20/00
Метки: i-vij, iu-ii-aiiii, iu-j, г7лиотен7г, есоюзи-gt
Опубликовано: 01.01.1973
Код ссылки
<a href="https://patents.su/2-362913-esoyuzi-gt-amp-t-t-i-vij-u-ic-i-iu-ii-aiiii-iu-j-ji-g7lioten7g.html" target="_blank" rel="follow" title="База патентов СССР">-есоюзи-gt; amp; . -, -т; , т -i-vij;: • u. ic: ; i. iu-ii-aiiii iu-j. ji: ; г7лиотен7г</a>
Прибор для перемещения замочной каретки плосковязальной перчаточной машины
Номер патента: 108543
Опубликовано: 01.01.1957
Авторы: Бармаш, Любарский, Минковский, Ройтман, Щербаков
МПК: D04B 15/16, D04B 15/96
Метки: замочной, каретки, перемещения, перчаточной, плосковязальной, прибор
...БВ на фиг. 3; на фцг. б - рязвер рабочего желобка кулачка.Г 1 рцвод плосковязальной перца- точной машины, снабженной цгольнццей 1 с язычковымц иглами (фцг. 1 и 2) ц поступательно перемещаемой замочной кареткой 2, перемещаемой по направляющим 3, выполнен в виде электродвигателя 4 и врагцаемого цм посредством передачи пространственного кулачка 5 для перемещения зямочноц каретки.Передача от электродвигателя к пространственному кулачку состоит из фрнкционной муфты сцепления, шестерен 7 ц 8, шкива 9, клинового ремня 10 и шкива 11, закрепленного на осц пространственного кулачка. Пространственный кулачокжен замкнутым пазом 12,действующим с роликом 1314 замочной каретки.На оси пространственного ка 5 становлен крцвош:водяший в движение храповое...
Каретка бытовой вязальной машины
Номер патента: 1511297
Опубликовано: 30.09.1989
Авторы: Иорш, Незнамова, Штерн
МПК: D04B 7/08
Метки: бытовой, вязальной, каретка
...и повышаеткачество вырабатываемого. товара,Формула изобретения 1, Каретка бытовой вязальной машины, содержащая жестко закрепленные на корпусе переднюю и заднюю направ-. ляющие с рабочими поверхностями, о тл и ч а ю щ а я с я тем, что, с целью повышения надежности работы и обеспечения обслуживания машины,31511 297 4Изобретение предназначено для применения на бытовых вязальных машинах,используемых для вязания трикотажныхизделий в домашних условиях.Цель изобретения - повышение на 5дежности работы каретки бытовойвязальной машины,На Фиг.1 изображена каретка, видснизу; на фиг,2 - сечение А-А наФиг,1 (повернуто) на фигЗ " сечение Б-Б на Фиг,1 (повернуто).На корпусе 1 (фиг.1 и 2) кареткизакреплены клиновая система, служащая для перемещения...
Каретка бытовой вязальной машины
Номер патента: 1723219
Опубликовано: 30.03.1992
Авторы: Иорш, Солодянникова, Штерн
МПК: D04B 7/08
Метки: бытовой, вязальной, каретка
...40, закрепленного. на игольнице 35.Машина, оснащенная предлагаемой кареткой, работает следующим образом.При движении каретки справа налево ее направляющая 31 перемещается внутри отверстия 34 игольницы 35, а иглы, занимающие рабочее положение (РП), поднимаются сначала левым клином-яЗычком 7, а затем левым клином 11. После этого под действием левого клина 13 и клина 15 иглы опускаются и их пятки, поворачивая клин-язычок 16, попадают под действие клиньев, расположенных вправой части каретки. Вэаимо.действуя с клиньями 28, 29 и кулирным клином 5, иглы опускаются и получают нить из внутреннего нитевода (не показан). Затем под действием усилия оттяжки иглы приподнимаются, поворачивая правый клин-язычок 7 против часовой стрелки. Траектория...
Каретка бытовой вязальной машины
Номер патента: 1638227
Опубликовано: 30.03.1991
Авторы: Вавжиковский, Иорш, Незнамова, Шитиков, Штерн
МПК: D04B 15/36, D04B 7/08
Метки: бытовой, вязальной, каретка
...с целью изменения длины нити вырабатываемого трикотажа производится регулятором 46 плотности. Для управления клиньями 30, 34 служат кноп ки 47, 48. Клинья 12, 13 переключаются рукоятками 49, 50. В задней части каретки закреплена горка 51 счетчика. Перемещение каретки осуществляется при помощи ручки 52. Сверху каретка 45 закрыта крышкой 53.Машина, оснащенная описываемой кареткой, может работать в двух режимах: с автоматической прокладкой нити при помощи нитевода и с ручной прокладкой нити. Рассмотрим вязание трикотажа с автоматической прокпадкой нити. В этом случае клинья 12, 13 занимают положение, показанное на фиг. 1 сплошной линией. При перемещении каретки55 слева направо (фиг. 1) пятки нгл, за - нимающих рабочее положение...
Автоматическое выравнивающее устройство для поддержания рам сельскохозяйственных машин
Номер патента: 121615
Опубликовано: 01.01.1959
Авторы: Жигунов, Николаев, Тесновский
МПК: A01D 67/00, A01D 75/28, B60G 21/00
Метки: автоматическое, выравнивающее, машин, поддержания, рам, сельскохозяйственных
...устанавливаются дроссели, с помощью которых регулируется скорость подъема и опускания рамы привыравнивании.Разгрузочный клапан предназначен для снятия давления с гидросистемы на то время, когда машина сохраняет горизонтальное или другое заданное положение, и создания давления в системе в то время, когда для выравнивания машины необходим ее подъем. Клапан дифференциального типа, направленного действия, работает только при одномнаправлении потока масла. Работа клапана контролируется гидравлической цепью управления, включающей шариковый клапан 23 и цепь перепускных каналов в гнезде шарика 24, корпус иглы 25 и корпус клапана 2 б.При протекании тока по обмотке электромагнита якорь 27 сжимаетпружину 28, освобождая иглу 29, и пружина 30...
