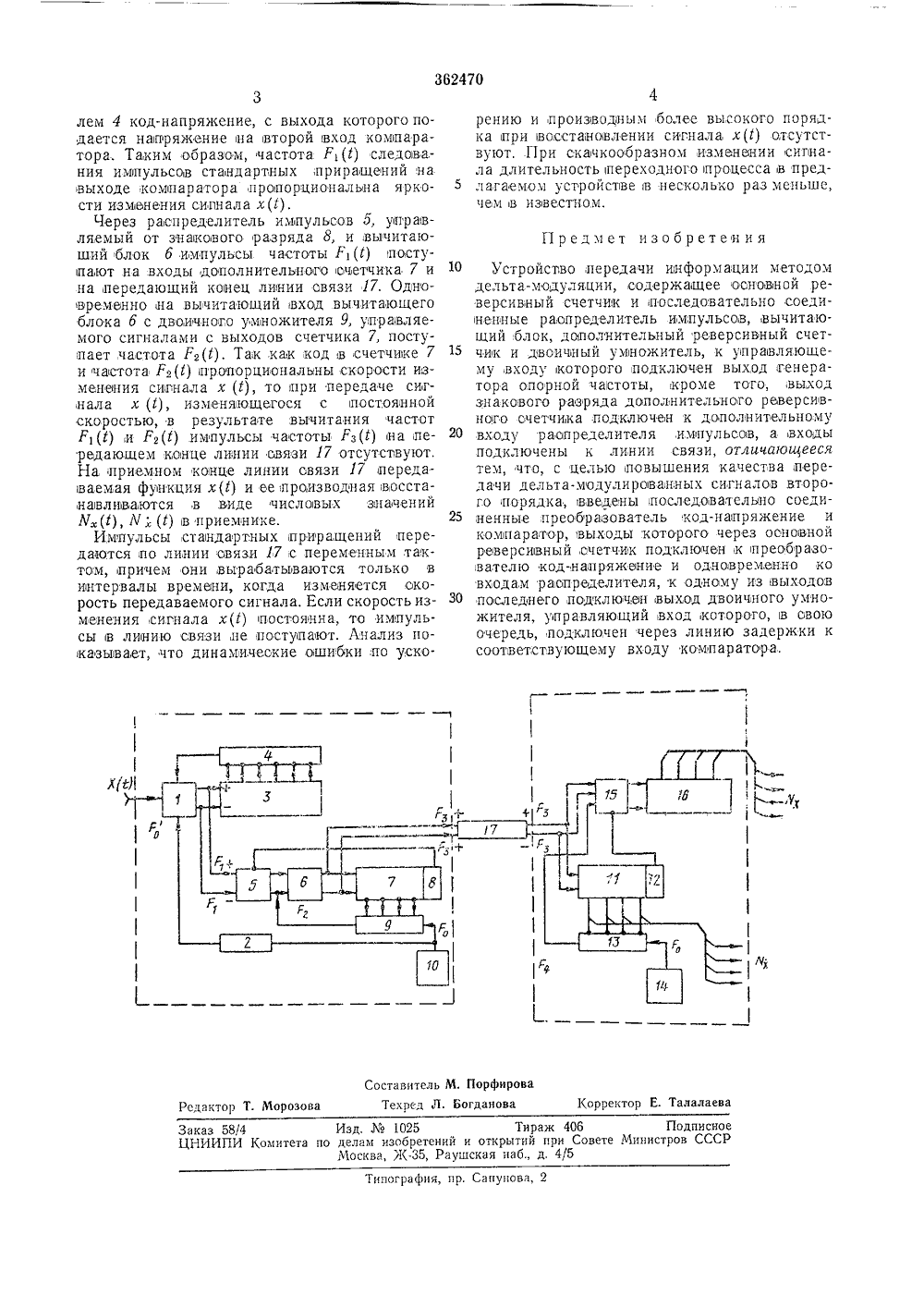

Союз Советских Соиизлистичесиии РеспубликЗависимое от авт. свидетельства-явлено 1 ЭХ.1971 ( 1657434/26-9) Н 031 с 1 М. с присоединПриоритет ем заявк митет по дела изобретении и открытии при Совете Министров СССРпубликовано 13.Х 11.197 ата опубликования оп УДК 621,376.56(088.8) Бюллетень2 за 1973 ния 24.1.1973. И. Холкин Заявитель анский радиотехнический инстит УСТРОЙСТВО ПЕРЕДАЧИ ИНФОРМАЦИИ МЕТОДО ДЕЛ ЬТА-МОДУЛЯ ЦИ Ий сигнал х,в виде на вход комларатора о образуются импуль ащений, которые сух соединенным с прео напряже, на высы стаями руются разовате Непрерывныния по,ступает ходах которог дартных прчр счетчиком 3,Изобретение относится к технике телеметрии и связи и может оыть использовано для передачи непрерывных сипналов.Известно устройство для передачи информации методом дельта-модуляции второго порядка, содержащее источник сипналов, генераторы опорных частот, основной и дополнительный реверсивные счетчики, двоичные умножители и распределители импульсов. Изтпульсы стандартных приращений в таком устройспве передаются по линии связи с переменным тактом, причем,они вырабатываются только в интервалывремени, когда изменяется скорость передаваемого сипнала.Однако при работе известного устройства имеются ошибки,:пропорциональные ускорению передаваемой функции и ее производным более высокого порядка. Кроме того, известное устройствовследствие использования э нем дифференцирующе-сглаживающего,преобразователя имеет сравнительно длительный пер еходны й и р оцесс.С целью,повышения качества передачи дельта-модулированных сигналов второго порядка в предлагаемое устройство введвны последовательно соединенные преобразователь кодинапряжение и компаратор, выходы которого через основпой реверсивный счетчик подключены к преобразователю код-напряжение и одновременно ко входам распределителя, к одному из выходов последнего подключен выход двоичного умножителя, управляющийвход которого, в свою очередь, подключен через линию задержки к соответспвующему жхо 5 ду компаратора,На чертеже изображена схема предлагаемого устройстваУстройство состоит из компаратова 1, линии задержки 2, основного реверсовного счет 0 чика 8, преобразэвателя 4 код.напряжение,раопределителя импульсов 5, вычитающегоблока б, дополнительного реверсивного счетчика 7 с цепью обратной связи от знаковогоразряда 8, двоичного умножителя 9 и генера 5 тора 10 опорной частоты. Приемное успройство (восстановитель сигнала) состоит из дополнительного реверсивното счетчика 11 сцепью обратной связи от знакового разряда12, двоичного умножителя 13, генератора 140 опорной частоты, равной частоте генератора10, распределителя импульсов 15 и основногореверсивного счетчика 1 б. Линия задержки 2предназначена для раздвигания импульсовчастоты Ро относительно импульсов Ро,5Изд.1025 Тираж 406 Подписнмитета по делам изобретений и открытий при Совете Министров ССС Москва, )К, Раушская наб., д. 4/5 аказ 5ЦИИИП ипография, пр. Сапунова лем 4 код-напряжение, с выхода которого подается напряжение на второй вход компаратора. Таким образом, частота Р 1 следования импульсов стандартных приращений на выходе компаратора пропорциональна яркости изменения сипнала х(1).Через распределитель импульсов 5, управляемый от знакового разряда 8, и вычитаюший блок б импульсы частоты Р,поступают на входы дополнительного счетчика 7 и на передающий конец линии связи 17. Одновременно на вычитающий вход вычитающего блока 6 с двоичного умножителя 9, управляемого сигналами с выходов счетчика 7, посту- пает частота Р 2. Так как код в счетчике 7 и частота Р 2 пропорциональны скорости изменения сигнала х (Е), то при передаче сигнала х (1), изменяющегося с постояиной скоростью, в результате вычитания частот Р 1 И Р,(1) ИМПУЛЬСЫ ЧаСтОтЫ Рз На ПЕ- редающем конце линии связи 17 отсутствуют, На приемном конце линии связи 17 передаваемаяя функция х (1) и ее 1 производн ая восста,навливаются,в виде числовых значений У(1), У;в приемнике.Импульсы стандартных приращений передаются по линии связи 17 с переменным,тактом, причем они вырабатываются только в интервалы времени, когда изменяется скорость передаваемого сигнала. Если скорость изменения сигнала х(1) постоянна, то импульсы в ливонию связи не поступаяют. Анализ показывает, что динамические ошибки,по ускорению и производным более высокого порядка при восстановлении сигнала х(1) отсутствуют. При скачкообразном изменении сипнала длительностыпереходного процесса в пред лагаемом устройстве в несколько раз меньше,чем в известном. Устройство передачи информации методомдельта-модуляции, содержашее оонов 1 ной реверсивный счетчик и последовательно соединенные распределитель импульсов, вычитающий блок, дополнительный реверсивный счетчик и двоичный умножитель, к узправляюшему входу которого подключен выход генератора опорной частоты, кроме того, выход знакового разряда дополнительного реверсивного счетчика подключен к дополнительному 20 входу распределителя,импульсов, а входыподключены к линии связи, отличающееся тем, что, с целью повышения качества передачи дельта-модулированных сигналов второго порядка, введены последователыно соеди ненные преобразователь код-напряжение икомпаратор, выходы которого через основной реверсивный,счетчик подключен к преобразователю код-напряжение и одновременно ко входам распределителя, к одному из выходов 50 последнего подключен выход двоичного умножителя, управляющий,вход которого, в свою очередь, подключен через линию задержки к соответствующему входу компаратора.
